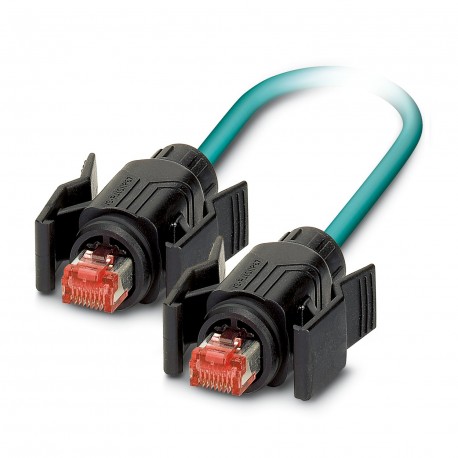

VS-IP67/B-IP67/B-93E-LI/5,0 1406289 PHOENIX CONTACT Cavo di rete
VS-IP67/B-IP67/B-93E-LI/5,0
1406289
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Cavo di rete
Cavo Ethernet già pronto, CAT5e, schermato, 2 coppie, flessibile AWG 26 (7 fili), RAL 5021 (blu acqua), connettore RJ45/IP67 maschio, nero, a RJ45/IP67 connettore maschio, nero, Linea, lunghezza 5 m
Cavo Ethernet confezionato, CAT5e, schermato, 2 coppie, AWG 26 flessibile (7 fili), RAL 5021 (azzurro mare), connettore maschio RJ45/IP67, nero, su connettore maschio RJ45/IP67, nero, Line, lunghezza 5 m
sensori > Cavo sensore-attuatore confezionato
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo dati confezionato |
| Tipo sensore | Ethernet |
| Numero di poli | 4 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Uscita cavo | diritto |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Caratteristiche di isolamento | |
| Grado d'inquinamento | 2 |
| Mezzo trasmissivo | Rame |
| Caratteristiche di trasmissione (categoria) | CAT5 (IEC 11801:2002) |
| Velocità di trasmissione | 100 MBit/s |
| Dati meccanici | |
| Cicli di manovra | ≥ 750 |
| Colore | nero |
| Classe di combustibilità a norma UL 94 | V2 |
| Guaina esterna, materiale | PUR |
| Materiale conduttore | Filo Cu nudo |
| Connessione 1 | |
| Tipo | Maschio diritto RJ45 |
| Colore impugnature | nero |
| Grado di protezione | IP67 |
| Connessione 2 | |
| Tipo | Maschio diritto RJ45 |
| Colore impugnature | nero |
| Grado di protezione | IP67 |
| Lunghezza cavo | 5,00 m |
| Ethernet flessibile CAT5, a 2 coppie [93E] | |
| Disegno quotato |  |
| Schermato | sì |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Peso della linea | 42 kg/km |
| Tipo di cavo | Ethernet flessibile CAT5, a 2 coppie |
| Sigla | 02YS(ST)C11Y |
| Tipo cavo (sigla) | 93E |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Struttura dei cavi | 2x2xAWG26/7, SF/UTP |
| Diametro esterno conduttore | 6,40 mm ±0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Guaina esterna spessore parete | 1,20 mm |
| Materiale conduttore | Filo Cu nudo |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Linea segnale AWG | 26 |
| Sezione del conduttore | 2x 2x 0,14 mm² |
| Materiale isolamento fili | PE espanso |
| Diametro filo con guaina isolante | 0,98 mm |
| Conduttore singolo, colore | bianco/arancione-arancione, bianco/verde-verde |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 2 paisa con 2 riempitori verso l’anima |
| Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 70 % |
| Carico di corrente ammesso del cavo | 2,00 A (secondo DIN VDE 0891-1) |
| Tensione nominale cavo | ≤ 100 V (Valore di punta, non per correnti forti) |
| Tensione di prova filo/filo | 700 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 700,00 V (50 Hz, 1 min.) |
| Resistenza di isolamento linea | ≥ 500 MΩ*km |
| Resistenza accoppiamento | ≤ 100,00 mΩ/m (con 10 MHz) |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Resistenza del doppino | ≤ 290,00 Ω/km |
| Capacità linea | ca. 45 nF/km (a 1 kHz) |
| Runtime | 5,3 ns/m |
| Resistenza alla trazione | ≤ 80 N |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 8 x D |
| Attenuazione paradiafonica (NEXT) | 65,3 dB (con 1 MHz) |
| 56,3 dB (con 4 MHz) | |
| 50,3 dB (con 10 MHz) | |
| 47,2 dB (con 16 MHz) | |
| 45,8 dB (con 20 MHz) | |
| 42,9 dB (con 31,25 MHz) | |
| 38,4 dB (con 62,5 MHz) | |
| 35,3 dB (con 100 MHz) | |
| Attenuazione di paradiafonia a somma di potenza (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (con 4 MHz) | |
| 47,3 dB (con 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (con 20 MHz) | |
| 39,9 dB (con 31,25 MHz) | |
| 35,4 dB (con 62,5 MHz) | |
| 32,3 dB (con 100 MHz) | |
| Attenuazione di ritorno (RL) | 23 dB (con 4 MHz) |
| 24,1 dB (con 8 MHz) | |
| 25 dB (con 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (con 20 MHz) | |
| 23,6 dB (con 31,25 MHz) | |
| 21,5 dB (con 62,5 MHz) | |
| 20,1 dB (con 100 MHz) | |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza all'olio | secondo EN 60811-2-1 |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| secondo UL VW1 | |
| a norma UN ECE-R 118.03 | |
| Temperatura ambiente (esercizio) | -20 °C ... 80 °C (Cavi, posa mobile) |
| -40 °C ... 80 °C (cavi, posa fissa) | |
| Condizioni ambientali | |
| Grado di protezione | IP67 |
| IP67 | |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| tipo di contatto a innesto, lato scatola (EF008386) | maschio (connettore) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 5 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | No |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -20 °C |
| grado di protezione (IP) (EF005474) | IP67 |
