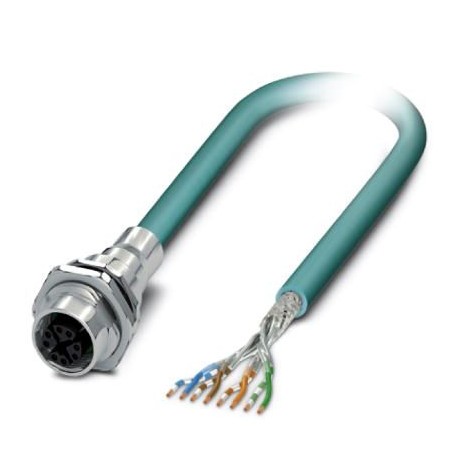

VS-FSBPXS-OE-94F/0,5 1424135 PHOENIX CONTACT Cavo di rete
VS-FSBPXS-OE-94F/0,5
1424135
PHOENIX_CONTACT
Cavo di rete
Conect. spina. essere apar. parete per poster, CAT6A Ethernet (10 GBit/s) CAT6A, 8 poli, PUR, blu acqua RAL5021, schermato, montaggio incorporato femmina, diritto, M12-SPEEDCON, codifica: X, estremità cavo libera, montaggio posteriore, M16 x 1,5, linea bus, lunghezza cavo: 0,5 m, Ethernet 10 GBit, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0,1%) codice articolo: 1237433
connettori ad innesto > connettore circolare, da incasso (con cavo)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1424135 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABQCED - |
| Pagina catalogo | Pagina 407 (C_2_2017) |
| GTIN | 4046356692618 |
| Peso per pezzo (confezione esclusa) | 47,800 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Dati meccanici
| N. poli | 8 |
|---|---|
| Numero degli slot | 1 |
| Cicli di manovra | ≥ 100 |
| Uscita cavo | diritto |
| Lungh. cavo | 0,5 m |
| Resistenza di isolamento | ≥ 100 MΩ |
| Grado di protezione | IP67 |
| IP67, nello stato bloccato | |
| Numero uscite cavi | 1 |
| Tipo di nota | Nota per il funzionamento |
| Nota | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
|---|---|
| -40 °C ... 90 °C (senza azionamento meccanico) | |
| Grado di protezione | IP65 |
| IP67 |
Dati materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale inserto portacontatti | PPA |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Au |
| Materiale viti | Pressogetto di zinco, nichelato |
| Materiale guarnizione | FKM |
Dati elettrici
| Tensione impulsiva di dimensionamento | 0,8 kV |
|---|---|
| Resistenza di isolamento | ≥ 100 MΩ |
| Caratteristiche di trasmissione (categoria) | CAT6A |
Valori caratteristici cavo
| Tipo cavo | Ethernet 10 GBit |
|---|---|
| Abbreviazione cavi | 02YSC11Y |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Struttura cavo | 4x2xAWG26/7; S/FTP |
| Sezione conduttore | 4x 2x 0,14 mm² |
| Linea segnale AWG | 26 |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Diametro cavo incluso isolamento | 1,04 mm |
| Diametro esterno cavo | 6,4 mm ±0,2 mm |
| Colori filo | bianco/blu-blu, bianco/arancione-arancione, bianco/verde-verde, bianco/marrone-marrone |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Mezzo trasmissivo | Rame |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Attenuazione paradiafonica (NEXT) | 75,3 dB (con 1 MHz) |
| 66,3 dB (con 4 MHz) | |
| 61,8 dB (con 8 MHz) | |
| 60,3 dB (con 10 MHz) | |
| 57,2 dB (con 16 MHz) | |
| 55,8 dB (con 20 MHz) | |
| 54,3 dB (con 25 MHz) | |
| 52,8 dB (con 31,25 MHz) | |
| 48,4 dB (con 62,5 MHz) | |
| 45,3 dB (con 100 MHz) | |
| 40,8 dB (con 200 MHz) | |
| 39,3 dB (con 250 MHz) | |
| 38,1 dB (con 300 MHz) | |
| 36,3 dB (con 400 MHz) | |
| 34,8 dB (con 500 MHz) | |
| Attenuazione dell'onda | 3,1 dB (con 1 MHz) |
| 5,7 dB (con 4 MHz) | |
| 8 dB (con 8 MHz) | |
| 8,9 dB (con 10 MHz) | |
| 11,2 dB (con 16 MHz) | |
| 12,6 dB (con 20 MHz) | |
| 14,1 dB (con 25 MHz) | |
| 15,8 dB (con 31,25 MHz) | |
| 22,5 dB (con 62,5 MHz) | |
| 28,7 dB (con 100 MHz) | |
| 41,4 dB (con 200 MHz) | |
| 46,6 dB (con 250 MHz) | |
| 51,4 dB (con 300 MHz) | |
| 60,1 dB (con 400 MHz) | |
| 67,9 dB (con 500 MHz) | |
| Attenuazione di ritorno | 20 dB (con 1 MHz) |
| 23 dB (con 4 MHz) | |
| 24,5 dB (con 8 MHz) | |
| 25 dB (con 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (con 20 MHz) | |
| 24,2 dB (con 25 MHz) | |
| 23,3 dB (con 31,25 MHz) | |
| 20,7 dB (con 62,5 MHz) | |
| 19 dB (con 100 MHz) | |
| 16,4 dB (con 200 MHz) | |
| 15,6 dB (con 250 MHz) | |
| 15,6 dB (con 300 MHz) | |
| 15,6 dB (con 400 MHz) | |
| 15,6 dB (con 500 MHz) | |
| Runtime | 5,13 ns/m |
| Attenuazione schermatura | ≥ 80 dB (con 30 ... 100 MHz) |
| Tensione nominale cavo | ≤ 100 V |
| Tensione di prova filo/filo | 700 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 700 V (50 Hz, 1 min) |
| Cordatura a coppie | 2 conduttori a coppia |
| Tipo di schermatura a coppie | Pellicola rivestita in alluminio |
| Cordatura intera | 4 coppie verso l’anima |
| Schermatura | Treccia di fili in rame stagnati |
| Copertura schermata ottica | 70 % |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PE espanso |
| Materiale conduttore | Filo Cu nudo |
| Peso del cavo | 42 kg/km |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 8 x D |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (cavi, posa mobile) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027060300eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
| Caratteristica | Valore |
|---|---|
| lunghezza del cavo (EF000536) | 0.5 mm |
| tipo di contatto a innesto, lato esterno (EF005528) | senza |
| modo di montaggio (EF000003) | montaggio sul retro |
| materiale della scatola (EF001596) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura ambiente (EF002386) | 85 °C |
| temperatura d'esercizio (EF002393) | -25 °C |
| tensione nominale (EF000228) | 50 V |
| con collegamento schermato (EF002535) | Sì |
| filettatura a vite (EF012303) | M12 |
| numero min. di cicli di innesto (EF012212) | 100 |
| grado di protezione (IP), montato (EF007466) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1424135-VS-FSBPXS-OE-94F/0,5 | 157 Kbytes |
|
