VS-MSDBPS-OE-93G-LI/2,0 1419140 PHOENIX CONTACT Cavo di sistema bus
VS-MSDBPS-OE-93G-LI/2,0
1419140
PHOENIX_CONTACT
Cavo di sistema bus

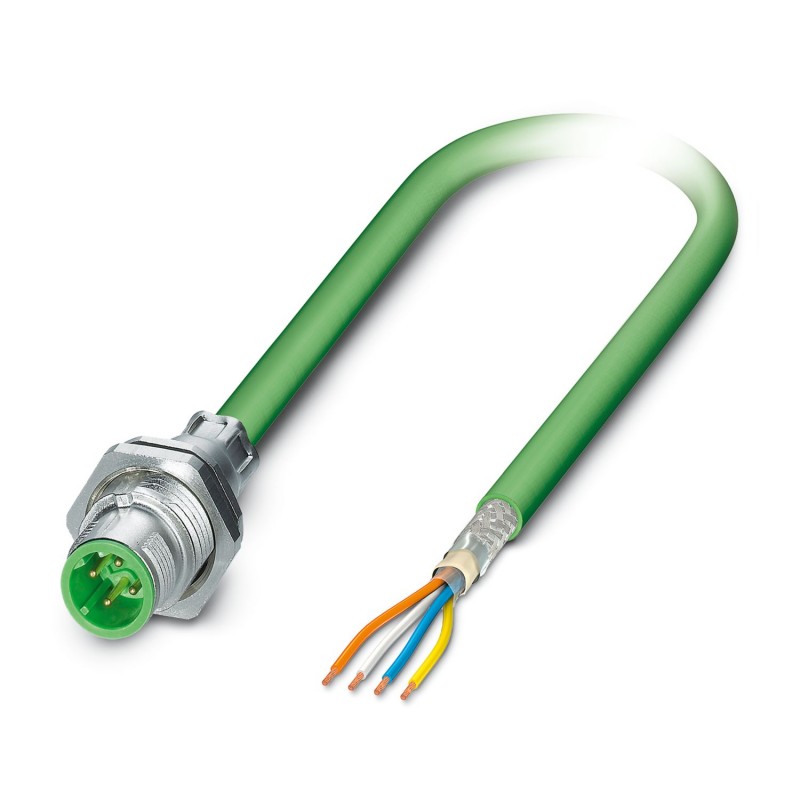

Conect. spina. essere apar. poster wall, EtherCAT® CAT5 (IEC11801:2002) (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4 poli, PVC, verde RAL 6018, schermato, Connettore maschio, diritto, M12-SPEEDCON, codifica: D, su estremità cavo libera, Montaggio posteriore, M16 x 1,5, Collegamento cavo, lunghezza cavo: 2 m, PROFINET PVC flessibile CAT5, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0,1%) codice articolo: 1239231
connettori ad innesto > connettore circolare, da incasso (con cavo)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Note
| Nota per il funzionamento | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
| Note generali | Tipo di connessione dei contatti connessione a crimpare |
| Avvertenza di sicurezza | |
| Indicazioni di sicurezza | AVVERTENZA: i connettori non devono essere collegati o scollegati sotto carico. Il mancato rispetto e l'utilizzo non conforme possono avere come conseguenza danni alle persone e/o alle cose. |
| • AVVERTENZA: mettere in funzione esclusivamente prodotti in perfetto stato. Verificare regolarmente che i prodotti non presentino danni. Mettere immediatamente fuori servizio i prodotti difettosi. Sostituire il prodotti danneggiati. L'articolo non può essere riparato. | |
| • AVVERTENZA: far installare e far funzionare il prodotto solo da personale qualificato in campo elettrotecnico nel rispetto delle istruzioni di sicurezza riportate di seguito. Il personale specializzato deve avere confidenza con le nozioni fondamentali dell'elettrotecnica e deve essere in grado di riconoscere e di evitare i pericoli. Il simbolo corrispondente sull'imballaggio indica che è necessario l'intervento di personale qualificato in campo elettrotecnico. | |
| • I prodotti sono adatti ai settori del montaggio impianti, del comando e del montaggio di apparecchi elettrici. | |
| • Durante il funzionamento del connettore in ambienti esterni, tali ambienti vanno protetto dagli influssi ambientali. | |
| • I prodotti confezionati non vanno manipolati o aperti in modo errato. | |
| • Utilizzare esclusivamente connettori maschio specificati nelle norme indicate nei dati tecnici, (ad es. quelli elencati negli accessori del prodotto al sito web phoenixcontact.com/products). | |
| • In caso di utilizzo diretto del prodotto unitamente a prodotti di terzi, la responsabilità è interamente a carico dell'utente. | |
| • Per tensioni di esercizio > 50 VAC le custodie connettore conduttive devono essere collegate a massa | |
| • Assicurarsi che, durante la posa del cavo, il carico di trazione non superi i limiti stabiliti dalla normativa. | |
| • Osservare i rispettivi dati tecnici. Le indicazioni sono riportate nei seguenti punti: o Sul prodotto o Sull'etichetta della confezione o Nella documentazione fornita o Im Web phoenixcontact.com/products alla voce del prodotto | |
| • Utilizzare esclusivamente l'utensile raccomandato da Phoenix Contact | |
| • Non chiudere i connettori non collegati con un cappuccio di sicurezza. Gli accessori adatti al prodotto sono indicati nell'area accessori dell'articolo in rete sotto phoenixcontact.com/products | |
| • Assicurarsi che la messa a terra di protezione o di funzionamento sia inserita correttamente. | |
| • Per raggruppare diversi circuiti elettrici in un cavo e/o in un connettore valgono le norme VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3 | |
| • Il connettore si riscalda durante l'esercizio normale. In base alle condizioni ambientali, la superficie del connettore può subire un riscaldamento continuo. In questo caso l'utente è responsabile dell'applicazione delle avvertenze di sicurezza (ad es. DIN EN ISO 13732-1:2008-12). | |
Caratteristiche articolo
| Tipo di prodotto | Cavo dati confezionato |
| Tipo sensore | EtherCAT® |
| Numero di poli | 4 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | D |
| Tipo di filettatura | M12 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
Interfacce
| Sistema bus | EtherCAT® |
| Tipo di segnale/categoria | EtherCAT® CAT5 (IEC 11801:2002), 100 MBit/s |
| EtherCAT® CAT5 (IEC 11801), 100 MBit/s |
Caratteristiche elettriche
| Tensione impulsiva di dimensionamento | 2,5 kV |
| Resistività di massa | ≤ 3 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 250 V |
| Corrente nominale IN | 4 A (Connettore maschio/femmina secondo IEC 61076-2-101, attenersi ai dati tecnici del cavo) |
| Mezzo trasmissivo | Rame |
| Caratteristiche di trasmissione (categoria) | CAT5 (IEC 11801:2002) |
Caratteristiche meccaniche
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
Indicazioni materiale
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | FKM |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | Ottone, nichelato |
| Guaina esterna, materiale | PVC |
Dati di collegamento
| Tecnologia di connessione | |
| Collegamento | Collegamento del cavo |
| Connessione conduttori | |
| Tipo di connessione del contatto | Spina |
| Collegamento | Collegamento del cavo |
| Coppia di serraggio | 2 Nm ... 3 Nm (Lato di montaggio) |
Connettori
| Connessione 1 | |
| Struttura testa | Connettore |
| Uscita cavo testa | diritto |
| Tipo di filettatura testa | M12 |
| Tipo di bloccaggio testa | SPEEDCON |
| Codifica | D |
| Connessione 2 | |
| Struttura testa | estremità conduttore libera |
Cavo / linea
| Lunghezza cavo | 2 m |
| PROFINET PVC flessibile CAT5 [93B] | |
| Disegno quotato |  |
| Peso della linea | 67 kg/km |
| UL AWM Style | 21694 |
| Numero di poli | 4 |
| Schermato | sì |
| Tipo di cavo | PROFINET PVC flessibile CAT5 [93B] |
| Struttura conduttore | 1x4xAWG22/7, SF/TQ |
| Runtime | 5,3 ns/m |
| Velocità del segnale | 0,66 c |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 4x 0,34 mm² |
| Diametro filo con guaina isolante | 1,55 mm |
| Diametro esterno conduttore | 6,50 mm ±0,2 mm |
| Guaina esterna, materiale | PVC |
| Guaina esterna, colore | verde RAL 6018 |
| Materiale conduttore | Filo Cu stagnato |
| Materiale, isolamento fili | PE |
| Conduttore singolo, colore | bianco, giallo, blu, arancio |
| Guaina esterna spessore parete | ca. 0,90 mm |
| Cordatura intera | Stella quadrupla |
| Copertura schermata ottica | 85 % |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza accoppiamento | ≤ 20,00 mΩ/m (con 10 MHz) |
| Resistenza del doppino | ≤ 120,00 Ω/km |
| Impedenza caratteristica | 100 Ω ±15 Ω (con 100 MHz) |
| Tensione nominale cavi | 600 V |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 2000,00 V (50 Hz, 1 min.) |
| Raggio di piegatura minima, fisso | 3 x D |
| Raggio di piegatura minima, flessibile | 7 x D |
| Raggio di piegatura minimo, fisso | 20 mm |
| Raggio di piegatura minimo, mobile | 46 mm |
| Attenuazione paradiafonica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (con 4 MHz) | |
| 70 dB (con 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (con 20 MHz) | |
| 60 dB (con 31,25 MHz) | |
| 55 dB (con 62,5 MHz) | |
| 50 dB (con 100 MHz) | |
| Attenuazione schermatura | 2,1 dB (con 1 MHz) |
| 4 dB (con 4 MHz) | |
| 6,3 dB (con 10 MHz) | |
| 8 dB (con 16 MHz) | |
| 9 dB (con 20 MHz) | |
| 11,4 dB (con 31,25 MHz) | |
| 16,5 dB (con 62,5 MHz) | |
| 21,3 dB (con 100 MHz) | |
| Resistenza alla fiamma | secondo UL 1685 (CSA FT 4) |
| Resistenza all'olio | limitatamente resistente agli oli |
| Altra resistenza | resistente ai raggi UV (secondo la norma UL 1581, paragrafo 1200) |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (cavi, posa fissa) |
| -40 °C ... 70 °C (Cavi, posa mobile) | |
| Temperatura ambiente (posa) | -20 °C ... 60 °C |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP67 (nello stato installato) |
| IP65 (nello stato installato) | |
| IP65/IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
| -40 °C ... 85 °C (senza azionamento meccanico) | |
Normative e prescrizioni
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 4 |
| tipo di scatola (EF006980) | diritto |
| corrente nominale In (EF008250) | 4 A |
| temperatura ambiente (EF002386) | -25 °C |
| tensione nominale (EF000228) | 250 V |
| categoria di sovratensione (EF006785) | II |
| grado di inquinamento (EF006786) | 3 |
| materiale del rivestimento di contatto (EF004020) | nichel |
| materiale della scatola (EF001596) | materiale sintetico |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP67 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
