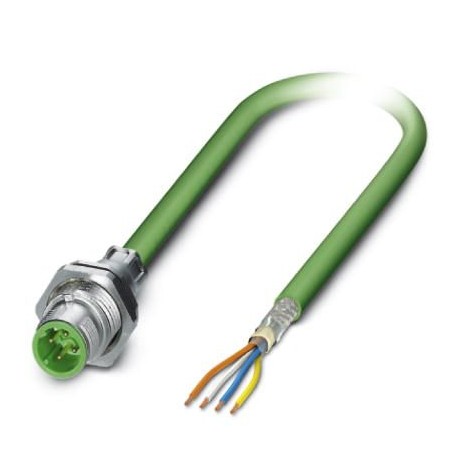

VS-MSDBPS-OE-93G-LI/0,5 1419138 PHOENIX CONTACT Cavo di sistema bus
Riferimento: VS-MSDBPS-OE-93G-LI/0,5
Codice: 1419138
Produttore: PHOENIX_CONTACT
Descrizione:
Cavo di sistema bus
Conect. spina. essere apar. poster da parete, EtherCAT® CAT5 (IEC11801:2002) (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4 poli, PVC, verde RAL 6018, schermato, Connettore maschio, diritto, M12-SPEEDCON, codifica: D, estremità cavo libera, Montaggio posteriore, Collegamento cavo, lunghezza cavo: 0,5 m, PVC flessibile PROFINET CAT5, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0,1%) codice articolo: 1239229
Categorie:
- connettori ad innesto > connettore circolare, da incasso (con cavo)
- PHOENIX_CONTACT > Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- ETIM
- Recensioni
DETTAGLI
Dati commerciali
| Codice per l'ordinazione | 1419138 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABQCEC - |
| Pagina catalogo | Pagina 315 (PC_2011) |
| GTIN | 4046356540629 |
| Peso per pezzo (confezione esclusa) | 59,600 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (cavi, posa fissa) |
|---|---|
| Grado di protezione | IP65 |
| IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 250 V |
| Tensione impulsiva di dimensionamento | 2,5 kV |
| N. poli | 4 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | D - Dati |
| Tipo di segnale/categoria | EtherCAT® |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 2 Nm ... 3 Nm (Lato di montaggio) |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale guarnizione | FKM |
Cavo
| Tipo cavo | PROFINET PVC flessibile CAT5 |
|---|---|
| Tipo cavo (sigla) | 93B |
| Abbreviazione cavi | 2YY(ST)CY |
| UL AWM Style | 21694 |
| Struttura cavo | 1x4xAWG22/7; SF/TQ |
| Sezione conduttore | 4x 0,34 mm² |
| Linea segnale AWG | 22 |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Diametro cavo incluso isolamento | 1,55 mm |
| Colori filo | bianco, giallo, blu, arancio |
| Cordatura intera | Sternvierer |
| Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Guaina esterna, colore | verde RAL 6018 |
| Spessore parete rivestimento esterno | ca. 0,9 mm |
| Diametro esterno cavo D | 6,5 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 3 x D |
| Raggio di piegatura minima, flessibile | 7 x D |
| Peso del cavo | 67 kg/km |
| Guaina esterna, materiale | PVC |
| Guaina interna materiale | PVC |
| Materiale isolamento fili | PE |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza del doppino | ≤ 120,00 Ω/km |
| Impedenza caratteristica | 100 Ω ±15 Ω (con 100 MHz) |
| Attenuazione paradiafonica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (con 4 MHz) | |
| 70 dB (con 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (con 20 MHz) | |
| 60 dB (con 31,25 MHz) | |
| 55 dB (con 62,5 MHz) | |
| 50 dB (con 100 MHz) | |
| Attenuazione | 2,1 dB (con 1 MHz) |
| 4 dB (con 4 MHz) | |
| 6,3 dB (con 10 MHz) | |
| 8 dB (con 16 MHz) | |
| 9 dB (con 20 MHz) | |
| 11,4 dB (con 31,25 MHz) | |
| 16,5 dB (con 62,5 MHz) | |
| 21,3 dB (con 100 MHz) | |
| Velocità del segnale | 0,66 c |
| Runtime | 5,3 ns/m |
| Resistenza accoppiamento | ≤ 20,00 mΩ/m (con 10 MHz) |
| Tensione nominale cavo | 600 V |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 2000 V (50 Hz, 1 min) |
| Resistenza alla fiamma | secondo UL 1685 (CSA FT 4) |
| Resistenza all'olio | limitatamente resistente agli oli |
| Altra resistenza | resistente ai raggi UV secondo la norma UL 1581, paragrafo 1200 |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (cavi, posa fissa) |
| -40 °C ... 70 °C (cavi, posa mobile) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027061801eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
ETIM for 1419138 Connettori a innesto (EC002635)
Nome caratteristica
Valore caratteristica
Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicaaltro
Nome caratteristicanumero di contatti per dati (EF012232)
Valore caratteristica0
Nome caratteristicanumero di contatti di potenza (EF012216)
Valore caratteristica0
Nome caratteristicanumero di contatti di controllo (EF012217)
Valore caratteristica4
Nome caratteristicatipo di scatola (EF006980)
Valore caratteristicadiritto
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica4 A
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica-25 °C
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica250 V
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica3
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicanichel
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicamateriale sintetico
Nome caratteristicatipo di bloccaggio (EF000208)
Valore caratteristicaaltro
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicacon conduttore di protezione (EF007468)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), montato (EF007466)
Valore caratteristicaIP67
Nome caratteristicanumero min. di cicli di innesto (EF012212)
Valore caratteristica100
Nome caratteristicaschermato (EF000881)
Valore caratteristicaSì
Nome caratteristicacon indicatore di stato (EF001602)
Valore caratteristicaNo
