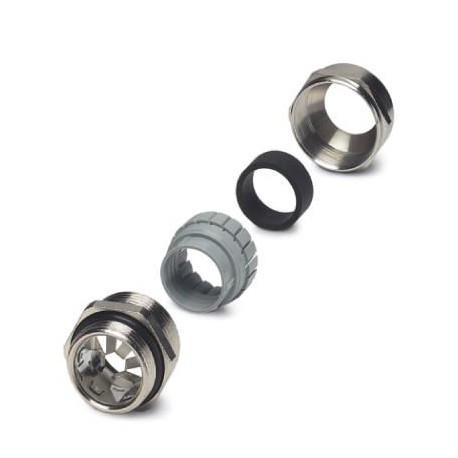

HC-EMV-KV-M20(7-12,5) 1690503 PHOENIX CONTACT Connessione a vite per cavo
HC-EMV-KV-M20(7-12,5)
1690503
PHOENIX_CONTACT
25
Connessione a vite per cavo
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1690503 |
|---|---|
| Pezzi/conf. | 25 PZ |
| Sales key | BF7DBX - |
| Quantità di ordinazione minima | 25 PZ |
| Pagina catalogo | Pagina 553 (C_4_2013) |
| GTIN | 4017918822576 |
| Peso per pezzo (confezione esclusa) | 39,930 g |
| Numero tariffa doganale | 74199990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza | 37 mm |
|---|---|
| Apertura chiave dadi | 24 mm |
| Apertura chiave perno | 24 mm |
| Misura angolare esagonale | 26,4 mm |
| Lunghezza della filettatura | 8 mm |
| Diametro esterno conduttore | 7 mm ... 12,5 mm |
Condizioni ambientali
| Grado di protezione (IP) | IP68 (fino a 5 bar) |
|---|---|
| Temperatura ambiente (esercizio) | -20 °C ... 100 °C |
Generalità
| Numero dei conduttori | 1 |
|---|---|
| Materiale viti | Ottone, nichelato |
| Materiale inserto | PA |
| Materiale guarnizione per cavi | neoprene |
| Materiale O-ring | NBR |
| Schermato | sì |
| Tipo filettatura lato collegamenti | M20 |
| M20 | |
| Coppia di serraggio | 12 Nm (Dado per raccordi) |
| 12 Nm | |
| Coppia di serraggio dadi | 12,00 Nm |
| Colore | argento |
| Montaggio | Nota per il montaggio: Metodo 1 Separare la guaina esterna dopo circa 15 mm senza rimuoverla. Inserire il conduttore nella connessione a vite e rimuovere la guaina esterna. Ritrarre il conduttore fino a collegare la schermatura con la molla di contatto. Metodo 2 Ripiegare la treccia schermata per ca. 15 mm ... 20 mm sopra la guaina esterna. Inserire i conduttori nella connessione a vite fino a collegare la schermatura con la molla di contatto. Metodo 3 Scoprire ca. 10 mm della schermatura intrecciata (spelatura parziale), inserire il cavo nella connessione a vite, fino a collegare la schermatura con la molla di contatto. |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141209eCl@ss 4.127141209eCl@ss 5.027149109eCl@ss 5.127149100eCl@ss 6.027149100eCl@ss 7.027149109eCl@ss 8.027149109eCl@ss 9.027144432
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1690503-HC-EMV-KV-M20(7-12,5) | 123 Kbytes |
|
