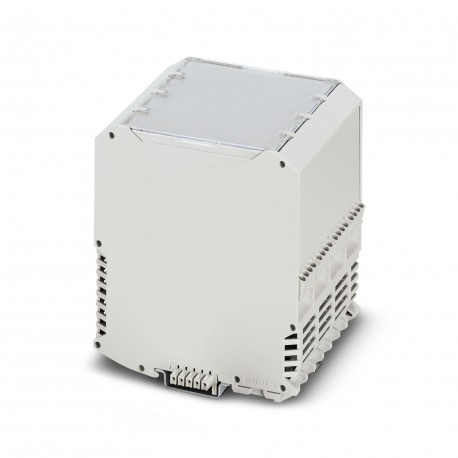

ME MAX 90 U-U1 KMGY 2200546 PHOENIX CONTACT Custodie per elettronica
ME MAX 90 U-U1 KMGY
2200546
PHOENIX_CONTACT
10
Prodotto su richiesta, non accetta il ritorno.
Custodie per elettronica
Alloggiamento per binari, Alloggiamento completo con perno in metallo, design alto, con fessure di ventilazione, larghezza: 90,4 mm, altezza: 99 mm, profondità: 113,65 mm, colore: grigio chiaro (7035), ponte trasversale: connettore bus ferroviario (opzionale), numero di poli connettore a croce: 5
Custodie per guide DIN, Custodia completa con piedino di fissaggio in metallo, design alto, con feritoie di ventilazione, larghezza: 90,4 mm, altezza: 99 mm, profondità: 113,65 mm, colore: grigio chiaro (simili RAL 7035), collegamento trasversale: Connettore per guide di supporto (opzionale), n. poli connettore trasversale: 5
sistemi di armadi elettrici > cassetta vuota per dispositivi elettronici
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il montaggio | Osservare la scheda tecnica della serie di prodotti nell'area download. |
| Raccomandazione | Materiale pad di contatto per connettori bus in oro con trattamento galvanico (oro duro) |
| Tipo di prodotto | Custodia completa |
| Tipo di custodia | Custodie per guide DIN |
| Serie di custodie | ME-MAX |
| Famiglia di prodotti | ME MAX 90.. |
| Numero di poli max. | 20 (passo: 3,5 mm) |
| 16 (passo: 5 mm) | |
| 12 (passo: 7,25 mm/7,5 mm) | |
| Numero di file | 1 |
| Esecuzione | Custodia completa con piedino di fissaggio in metallo, design alto |
| Apertura di ventilazione disponibile | sì |
| Stato di manutenzione dei dati | |
| Revisione articolo | 02 |
| Disegno quotato |  |
| Larghezza | 90,4 mm |
| Altezza | 99 mm |
| Profondità | 113,65 mm |
| Profondità dal bordo superiore della guida DIN | 107 mm |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Colore (Custodia) | grigio chiaro (RAL 7035) |
| Classe di combustibilità a norma UL 94 | V0 |
| CTI secondo IEC 60112 | 600 |
| Materiale custodia | Poliammide |
| Finitura superficiale | non trattato |
| Potenza dissipata custodia singola a 20 °C | |
| Temperatura di utilizzo | 20 °C |
| Fattore di riduzione | 1 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 10,4 W |
| Potenza dissipata custodia singola a 30 °C | |
| Temperatura di utilizzo | 30 °C |
| Fattore di riduzione | 0,91 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 9,45 W |
| Potenza dissipata custodia singola a 40 °C | |
| Temperatura di utilizzo | 40 °C |
| Fattore di riduzione | 0,81 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 8,4 W |
| Potenza dissipata custodia singola a 50 °C | |
| Temperatura di utilizzo | 50 °C |
| Fattore di riduzione | 0,7 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 7,3 W |
| Potenza dissipata custodia singola a 60 °C | |
| Temperatura di utilizzo | 60 °C |
| Fattore di riduzione | 0,57 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 5,9 W |
| Potenza dissipata custodia singola a 70 °C | |
| Temperatura di utilizzo | 70 °C |
| Fattore di riduzione | 0,49 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 5,1 W |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accelerazione | 2g (58,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Resistenza meccanica / tamburo rotante | |
| Specifica di prova | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Altezza di caduta | 50 cm |
| Frequenza | 10 |
| Urti | |
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Grado di protezione (codice IP) | |
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 80 % |
| Numero degli alloggiamenti dei circuiti stampati | 4 |
| Tipologia di fissaggio del circuito stampato | Molla di bloccaggio |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Tipo di montaggio | Montaggio su guida DIN |
| Confezione | confezionato nel cartone |
| Tipo di confezionamento | Cartone |
| Caratteristica | Valore |
|---|---|
| larghezza (EF000008) | 90.4 mm |
| altezza (EF000040) | 99 mm |
| profondità (EF000049) | 113.65 mm |
| materiale (EF002169) | altro |
| temperatura d'esercizio (EF002393) | -40 °C |
| con tecnica di collegamento per circuiti stampati integrata (EF003087) | No |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete possibile (EF003973) | No |
| con aperture di ventilazione (EF007346) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
