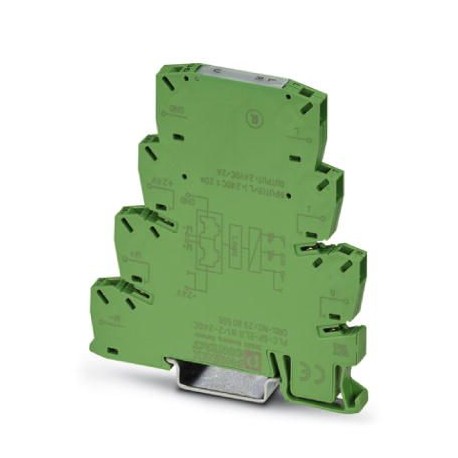

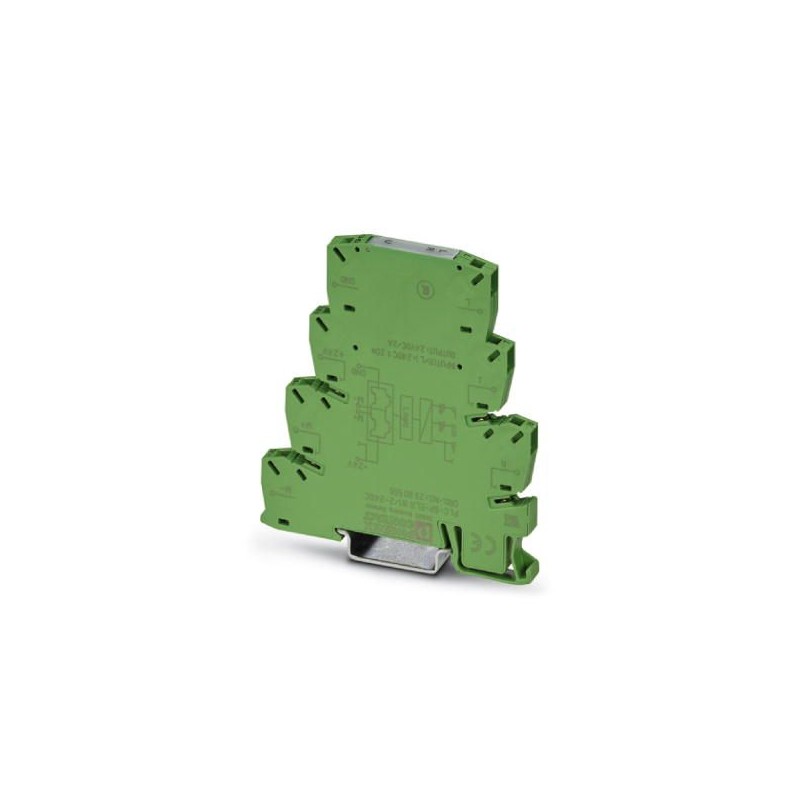

PLC-SP-ELR W1/ 2-24DC 2980555 PHOENIX CONTACT Relè inversione di marcia
PLC-SP-ELR W1/ 2-24DC
2980555
PHOENIX_CONTACT
Relè inversione di marcia
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2980555 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK622I - |
| Pagina catalogo | Pagina 421 (C_5_2017) |
| GTIN | 4046356103954 |
| Peso per pezzo (confezione esclusa) | 38,900 g |
| Numero tariffa doganale | 85371098 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Dati di ingresso
| Denominazione ingresso | Alimentazione delle apparecchiature |
|---|---|
| Tensione d'ingresso nominale UN | 24 V DC ±20 % (Tensione di comando USTdestra/sinistra) |
| Range tensione d'ingresso | 19,2 V DC ... 28,8 V DC |
| Corrente d'ingresso tipica con UN | ca. 3 mA (Corrente di comando d’ingresso ISTdestra/sinistra) |
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC |
| Range di tensione alimentazione di comando | 19,2 V DC ... 28,8 V DC |
| Frequenza di trasmissione | 300 Hz |
| Circuito di protezione | Prot. contro inversione polarità Diodo contro inv. polarità |
| Prot. contro le sovratensioni | |
| Limitazione sovratensione | > 33 V DC |
| Tempo di accensione tipico | 200 µs |
| Segnalazione stato | LED giallo |
| Tempo di commutazione RL/LL(tempo d'inserzione) | 80 ms |
| Denominazione ingresso | Ingresso di controllo destra/sinistra |
| Tensione d'ingresso nominale UN | 24 V DC |
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| Range tensione d'ingresso | 19,2 V DC ... 28,8 V DC |
dati di uscita
| Denominazione uscita | Dati d'uscita |
|---|---|
| Tensione di uscita nominale | 24 V DC |
| Range tensioni di esercizio | 10 V DC ... 30 V DC |
| Range tensione nominale in uscita | 10 V DC ... 30 V DC |
| Nome protezione | Prot. contro inversione polarità |
| Circuito/componente di protezione | Diodo contro inv. polarità |
| Nome protezione | Prot. contro le sovratensioni |
Dati di collegamento del circuito di comando
| Denominazione collegamento | Circuito di comando |
|---|---|
| Collegamento | Connessione a molla |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Dati di collegamento circuito di carico
| Denominazione collegamento | Circuito di carico |
|---|---|
| Collegamento | Connessione a molla |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Generalità
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
|---|---|
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Classe di combustibilità a norma UL 94 | V0 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Grado di protezione | IP20 |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Tensione di isolamento nominale | 50 V |
| Tensione impulsiva di dimensionamento | 0,5 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2980555-PLC-SP-ELR W1/ 2-24DC | 150 Kbytes |
|
