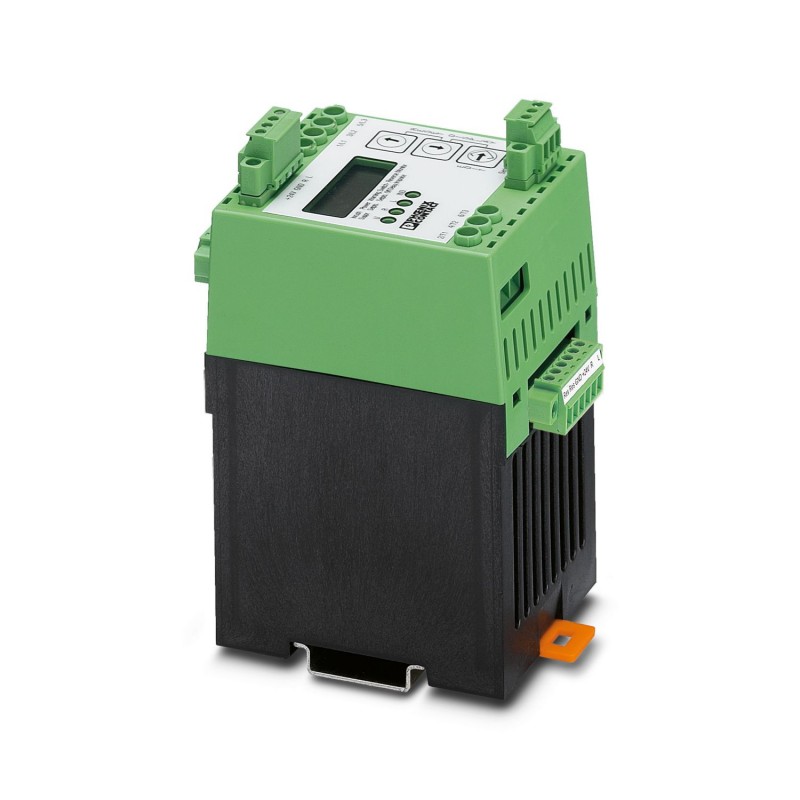

EMM W3/ 5-500 2963556 PHOENIX CONTACT unità di gestione elettronica del motore, senza parte di potenza
EMM W3/ 5-500
2963556
PHOENIX_CONTACT
unità di gestione elettronica del motore, senza parte di potenza
Gestione elettronica del motore, unità senza modulo di potenza
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | EMM elettronico |
| Funzionamento | 100 % ED |
Caratteristiche elettriche
| Numero fasi | 3 |
| Tipo di rete | 3 fasi |
| Tensione di prova ingresso/uscita | 2,5 kV |
| Alimentazione | |
| Denominazione ingresso | Alimentazione delle apparecchiature |
| Tensione nominale | 24 V DC |
| Livello di tensione di alimentazione riferito a UVN | 0,8 ... 1,2 |
| Corrente di riposo | 80 mA AC |
| Corrente assorbita | 80 mA |
| Circuito di protezione | Prot. contro inversione polarità; Diodo di protezione contro l'inversione di polarità in serie |
| Prot. contro le sovratensioni | |
| Indicazione tensione di esercizio | LED verde |
| Segnalazione di errore | LED rosso |
| Segnalazione stato | LED (giallo) |
| Alimentazione | |
| Denominazione ingresso | Tensione di alimentazione per uscite digitali 2A |
| Tensione nominale | 24 V DC ±20 % |
| Tensione d'ingresso nominale UN | 24 V DC ±20 % |
| Corrente d'ingresso tipica con UN | 2 A |
Dati di ingresso
| Controllo | |
| Denominazione ingresso | Ingresso di controllo destra/sinistra |
| Tensione d'ingresso nominale UN | 24 V DC |
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| 0,8 ... 1,2 | |
| Corrente d'ingresso tipica con UN | 7 mA |
| Corrente assorbita | 7 mA |
| Tempo di reazione in modalità operativa a carico normale | < 25 ms |
| Tempo di accensione tipico | < 25 ms |
| Tempo di disinserzione tipico | < 25 ms |
| Tempo di reazione in modalità operativa a carico normale | < 25 ms |
| Segnalazione stato | LED giallo funzionamento destrorso (R), LED giallo funzionamento sinistrorso (L) |
| Misurare | |
| Denominazione ingresso | Ingresso di misurazione della tensione V1, V2, V3 |
| Range tensione d'ingresso | 110 V AC ... 550 V AC (Tensione conduttori) |
| frequenza di rete | 50 Hz |
| 60 Hz | |
| Corrente d'ingresso tipica con UN | 6 mA (a 550 V AC, per conduttore) |
| Corrente assorbita | 6 mA (con 550 V AC) |
| Circuito di protezione | Prot. contro le sovratensioni |
| elemento RC; elemento RC | |
| Misurare | |
| Denominazione ingresso | Ingresso misurazione corrente L1/T1, L2/T2, L3/T3 |
| frequenza di rete | 50 Hz |
| 60 Hz | |
| Corrente d'ingresso tipica con UN | max. 5 A |
| Misurazione potenza | |
| Precisione base | ± 2 % (dal valore in ingresso, tip. < ± 1 %, cosφ 0.7, tu 20 °C, I = 5 A) |
| potenza | 0,1 kW ... 5 kW (x rapporto di trasmissione del convertitore di corrente esterno) |
| Misurazione della tensione / tensione stellata | |
| Precisione base | ± 2 % (del fondo scala, tip. < ±0,5 %) |
| Range di tensione | 0 V ... 318 V (verso il centro virtuale della stella) |
| Misurazione della corrente | |
| Precisione base | ± 2 % (del fondo scala, tip. < ±1 %) |
| Campo di corrente | 0,25 A ... 5 A (x rapporto di trasmissione del convertitore di corrente esterno) |
| Misurazione con | Convertitore di corrente per qualunque corrente di linea |
Dati di uscita
| Contatti di segnalazione O1 - O4 | |
| Nota | Le uscite di allarme sono liberamente parametrizzabili, si veda manuale utente |
| Numero uscite | 4 |
| Tensione di uscita nominale | UVN- 1 V |
| Corrente di carico permanente | 50 mA |
| Tensione residua | < 1 V |
| Uscite 2 A | |
| Tensione di uscita nominale | 24 V DC |
| Range tensione nominale in uscita (fattore) | 0,8 ... 1,2 |
| Corrente di carico permanente | 2 A |
| Circuito di protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| protetto contro cortocircuiti e sovraccarichi | |
Dati di collegamento
| Circuito di comando | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 10 |
| Circuito di carico | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 10 |
Interfacce
| Dati | |
| Interfaccia | RS-232 |
| Velocità di trasmissione | 19200 Bit (Baud) |
Dimensioni
| Larghezza | 62 mm |
| Altezza | 107 mm |
| Profondità | 120 mm |
Indicazioni materiale
| Colore | verde (RAL 6021) |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
Normative e prescrizioni
| Distanze in aria e superficiali fra i circuiti | |
| Norme/Disposizioni | DIN EN 50178 |
| separazione sicura | |
| Requisiti per centrali elettriche | |
| Norme/Disposizioni | DWR 1300/ZXX01/DD/7080.8d |
| Prescrizioni CEM | |
| Norme/Disposizioni | EN 61000-6-2 |
| EN 61000-6-4 | |
Montaggio
| Nota per il montaggio | affiancabile con distanza > 20 mm |
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
