PHOENIX_CONTACTProtezione contro le sovratensioniEC-E4 6A 0903036 PHOENIX CONTACT Interruttore di protezione elettronico

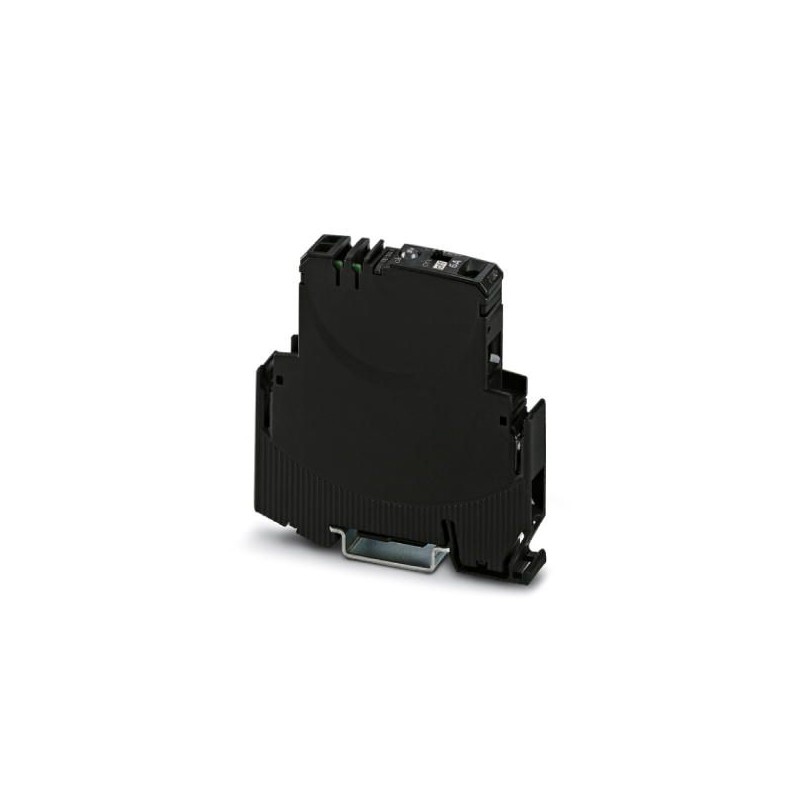

PHOENIX_CONTACT EC-E4 6A 0903036 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

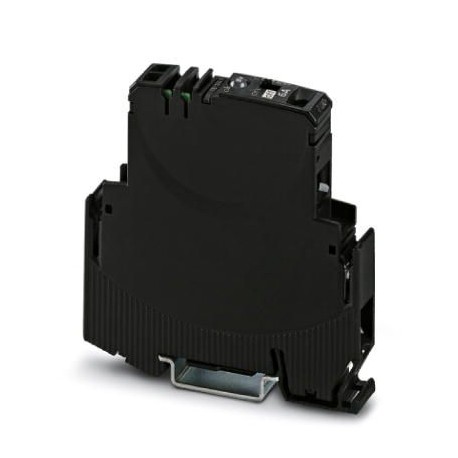

EC-E4 6A 0903036 PHOENIX CONTACT Interruttore di protezione elettronico

Riferimento: EC-E4 6A

Codice: 0903036

Produttore: PHOENIX_CONTACT

Descrizione:

Interruttore di protezione elettronico
Interruttore elettronico di protezione, contatto di segnale: 1 contatto chiuso, corrente nominale: 6 A

Categorie:

  • disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Braker per circuito
  • PHOENIX_CONTACT > Protezione contro le sovratensioni

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 81,52 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione0903036
Pezzi/conf.6 PZ
Sales keyCLA131 -
Quantità di ordinazione minima6 PZ
Pagina catalogoPagina 326 (C_4_2017)
GTIN4046356328111
Peso per pezzo (confezione esclusa)65,500 g
Numero tariffa doganale85362010
Paese di origineDE (Germania)

Generalità

Nota per il montaggioNel montaggio in serie senza raffreddamento a convezione, la corrente nominale dell'apparecchio deve essere condotta massimo all'80% a causa dell'effetto termico in funzionamento continuo (100% ED).
Negli impianti o nelle macchine è necessario prendere particolari provvedimenti che impediscano il riavvio di parti dell'impianto (ad es. usando un PLC di sicurezza).
Non è consentito il collegamento in parallelo di più interruttori di protezione.
Tipo di montaggioGuida di supporto: 35 mm
Colorenero
Classe di combustibilità a norma UL 94V0

Dati elettrici

Fusibileelettronico
Tipo di fusibileMacchina
Tensione impulsiva di dimensionamento0,5 kV
Tensione di esercizio24 V DC
18 V DC ... 32 V DC
Corrente nominale IN6 A
Prefusibile necessarionon necessario, elemento Fail-Safe integrato
Resistenza alla tensionemax. 32 V DC (Circuito di carico)
Grado d'inquinamento2
Potere d'interruzione ICNlimitazione di corrente attiva
Range corrente di riposo I0tip. 25 mA ±5 mA (nello stato acceso)

Dimensioni

Altezza83 mm
Larghezza12,5 mm
Profondità80 mm
Altezza NS 35/7,583 mm
Altezza NS 35/1590,5 mm

Condizioni ambientali

Grado di protezioneIP20 (Custodia)
Temperatura ambiente (esercizio)0 °C ... 50 °C (senza condensa)

Dati di connessione

Sezione conduttore rigido min.0,5 mm²
Sezione conduttore rigido max.16 mm²
Sezione conduttore flessibile min.0,5 mm²
Sezione conduttore flessibile max.16 mm²
Sezione trasversale conduttore AWG min.20
Sezione trasversale conduttore AWG max.6
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,5 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.10 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,5 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.10 mm²
2 conduttori stesso diametro, rigidi min.0,5 mm²
2 conduttori stesso diametro, rigidi max.4 mm²
2 conduttori stesso diametro, flessibili min.0,5 mm²
2 conduttori stesso diametro, flessibili max.4 mm²
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min.0,5 mm²
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max.2,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min.0,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.6 mm²
CollegamentoConnessione a vite
Lunghezza di spelatura10 mm
FilettaturaM4
Coppia max.1,2 Nm

Normative e prescrizioni

Norme/disposizioniUL 508
CSA 22.2 N. 14
UL 2367
CSA 22.2 N. 142
CSA 22.2 N. 213
UL 1604

Environmental Product Compliance

REACh SVHCLead 7439-92-1
