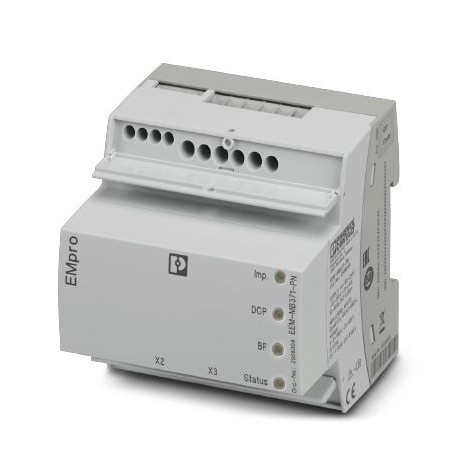

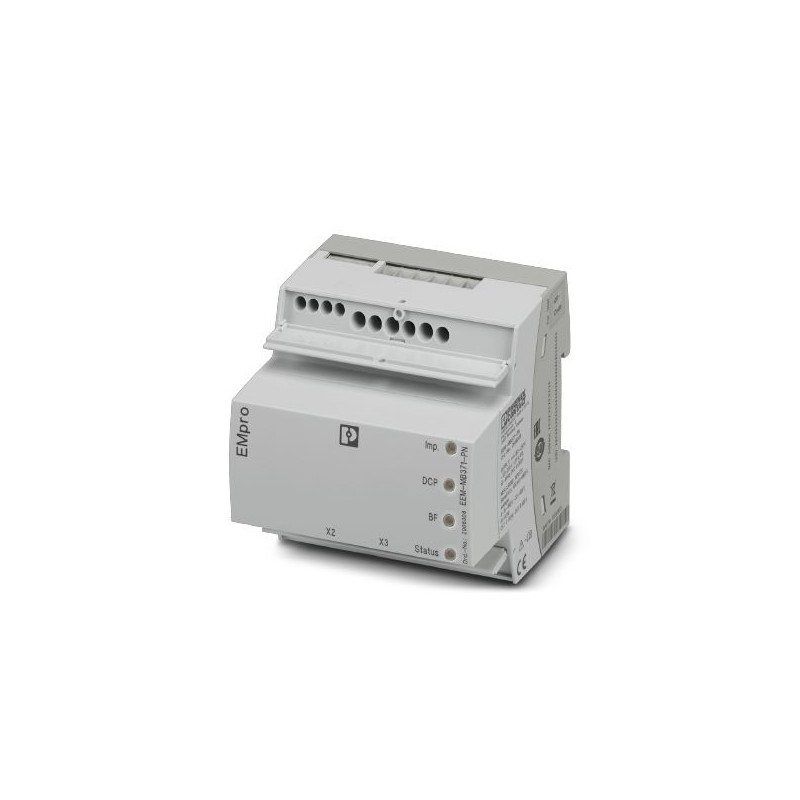

EEM-MB371-PN 2908308 PHOENIX CONTACT Multifunctionele energiemeetmodule zonder display met directe Rogowski-..
EEM-MB371-PN
2908308
PHOENIX_CONTACT
Multifunctionele energiemeetmodule zonder display met directe Rogowski-aansluiting en geïntegreerde Modbus/TCP- en PROFINET-interface voor het meten van elektriciteitsparameters in laagspanningsinstallaties tot 690 V.
Contatore di energia multifunzionale senza display con collegamento diretto Rogowski e interfaccia Modbus/TCP e PROFINET integrata per la misurazione di parametri elettrici in impianti a bassa tensione fino a 690V.
apparecchi per montaggio su guida DIN/armadio > Strumento di misura multifunzion
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2908308 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK4C21 - |
| GTIN | 4055626471976 |
| Peso per pezzo (confezione esclusa) | 408,000 g |
| Numero tariffa doganale | 90303100 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -10 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Altezza massima | ≤ 2000 m |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (senza formazione di condensa) |
| Grado di protezione | IP20 (Custodia) |
Dati di ingresso
| Principio di misura | Misurazione vero valore efficace |
|---|---|
| Rilevamento di oscillazioni armoniche | fino a 63. Armonico |
| Grandezza di misura | AC sinusoidale (50/60 Hz) |
| Denominazione ingresso | Ingresso di misurazione della tensione V1, V2, V3 |
| Range tensione d'ingresso | 35 V AC ... 690 V AC (Fase/fase) |
| 20 V AC ... 400 V AC (Fase/conduttore neutro) | |
| 60 V AC ... 2000000 V AC (primaria) | |
| 60 V AC ... 400 V AC (secondaria) | |
| Resistenza sovratensione | 760 V AC (Fase/fase) |
| Accuratezza | 0,2 % |
| Denominazione ingresso | Misurazione della corrente RC1, RC2, RC3 |
| Corrente d'ingresso | 4000 A |
| Soglia di eccitazione del valore nominale del campo di misura | 5 A |
| Accuratezza | < 1 % |
| 1 % | |
| Energia reattiva (IEC 62053-23) | Classe 2 |
| Descrizione dell'ingresso | Ingresso digitale secondo IEC/EN 61131-2 (tipo 3) |
| Numero | 1 |
| Segnale d'ingresso, tensione | 0 V DC ... 30 V DC |
| Segnale d'ingresso, corrente | 2 mA ... 15 mA |
Dati di uscita
| Descrizione dell'uscita | Uscita digitale secondo IEC/EN 61131-2 (tipo 3) |
|---|---|
| Numero | 1 |
| Segnale d'uscita, corrente | ≤ 100 mA |
Generalità
| Range tensione di alimentazione | 100 V AC ... 230 V AC ( 20 %) |
|---|---|
| 150 V DC ... 250 V DC ( 20 %) | |
| Potenza assorbita | ≤ 4 W |
| Tipo di rete | Trifase (3 o 4 conduttori), bifase (2 conduttori) e monofase (1 conduttore) |
| Colore | grigio |
| Conformità | CE conforme |
| Tensione di prova | 4 kV AC (50 Hz, 1 min) |
| Gamma di prodotti | EMpro |
Dati di collegamento
| Denominazione collegamento | Corrente / tensione / alimentazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 10 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Dati di collegamento 2
| Denominazione collegamento | I/O digitali / comunicazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| amperometro (EF006555) | Sì |
| varmetro (EF006556) | Sì |
| con tachimetro (EF006557) | No |
| frequenzimetro (EF006558) | No |
| contatore di impulsi (EF006559) | No |
| voltmetro (EF006560) | Sì |
| wattmetro (EF006561) | Sì |
