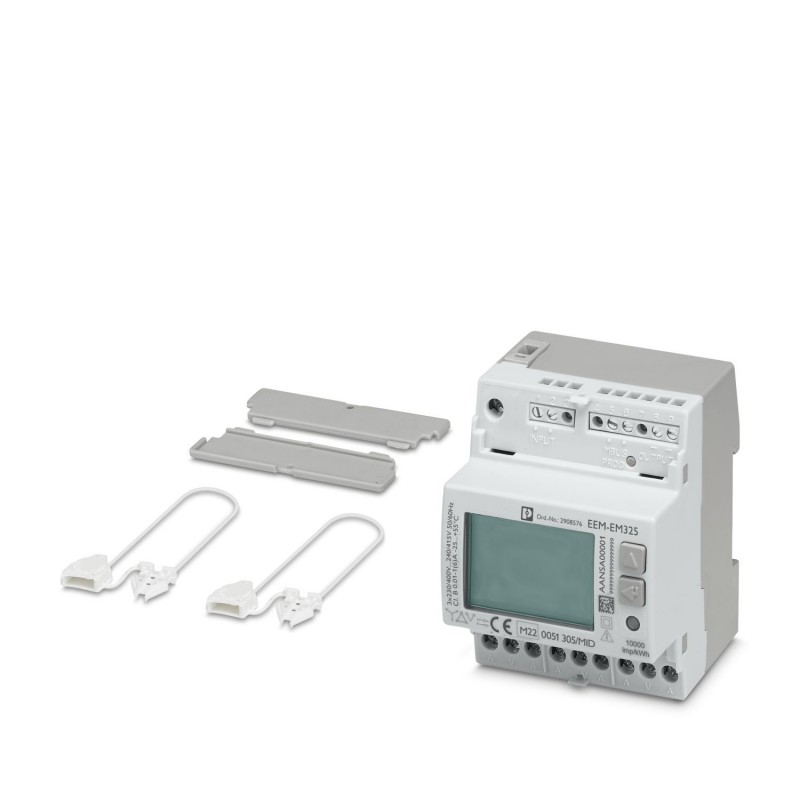

EEM-EM325 2908576 PHOENIX CONTACT Strumento di misura
EEM-EM325
2908576
PHOENIX_CONTACT
Strumento di misura
Contatore di energia trifase per la misura della potenza attiva con trasformatore 1 A / 5 A in reti fino a 500 V, con uscita S0, con ingresso digitale e interfaccia MBUS, certificato secondo la direttiva MID.
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Energy Meter |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Caratteristiche di isolamento | |
| Classe di protezione | II (EN 50470-1) |
| Caratteristiche di isolamento | |
| Grado di inquinamento | 2 |
| Resistenza alla tensione | 6 kV |
| 4 kV (EN 50470-3, 7.2) | |
| Alimentazione | |
| Range tensione di alimentazione | Alimentazione dal circuito di misura |
| Misurare | |
| Range tensione d'ingresso | 3x 184 V ... 288 V (320 V ... 500 V) |
| Campo corrente d'ingresso | fino al rapporto dei trasformatori 10000 |
| Potenza assorbita | 7,5 VA (0,5 W) |
| Frequenza | 45 Hz ... 65 Hz |
| Corrente di avvio Ist | 0,002 A |
| Corrente minima Imin | 0,01 A |
| Corrente massima Imax | 6 A |
| Corrente transitoria Itr | 0,05 A |
| Corrente nominale Iref | 1 A |
| Corrente nominale secondaria Isn | 1 A |
| 5 A | |
| Rapporto del trasformatore di corrente | 1 ... 10000 (max. 10000/1 o 50000/5) |
| Carico del trasformatore di corrente | 1,5 mΩ |
| Energia (EN 50470-3) | Classe B |
| Energia attiva (IEC 62053-21) | Classe 1 |
| Energia reattiva (IEC 62053-23) | Classe 2 |
| Digitale | |
| Descrizione dell'ingresso | Attivo optoisolato |
| Range tensione d'ingresso | 80 V AC/DC ... 276 V AC/DC |
| Uscita S0 | |
| Descrizione dell'uscita | Passivo optoisolato |
| Max. tensione commutabile | 27 V DC |
| Max. corrente d'inserzione | 27 mA |
| Tempo d'impulso | 50 ms ±2 ms |
| Pausa tra | 30 ms ±2 ms |
| LED a impulsi | 10000 imp/kWh |
| Costante del contatore | 100 imp/kWh, kVAh, kvarh |
| 1000 imp/kWh, kVAh, kvarh (CT 1 ... 4) | |
| 200 imp/kWh, kVAh, kvarh (CT 5 ... 24) | |
| 40 imp/kWh, kVAh, kvarh (CT 25 ... 124) | |
| 8 imp/kWh, kVAh, kvarh (CT 125 ... 624) | |
| 1 imp/kWh, kVAh, kvarh (CT 625 ... 3124) | |
| 0,1 imp/kWh, kVAh, kvarh (CT 3125 ... 10000) | |
| Connessione per misurazione | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigida | 1,5 mm² ... 6 mm² |
| Sezione conduttore flessibile | 1,5 mm² ... 6 mm² |
| Sezione conduttore AWG | 16 ... 10 (rigido/flessibile) |
| Coppia di serraggio | 1,5 Nm |
| Altre connessioni | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 26 ... 16 (rigido/flessibile) |
| Coppia di serraggio | 0,5 Nm |
| Comunicazione: | |
| Protocollo di comunicazione | M-Bus |
| Standard di comunicazione | EN 13757-1-2-3 |
| Range velocità di trasmissione | 300 Bit/s ... 9600 Bit/s |
| Larghezza | 72 mm |
| Altezza | 90 mm |
| Profondità | 67 mm |
| Condizioni ambientali | |
| Grado di protezione (Lato anteriore) | IP51 (Lato anteriore) |
| Grado di protezione (Connessioni) | IP20 (Connessioni) |
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 75 °C |
| Umidità dell'aria massima consentita (funzionamento) | 80 % |
| CE | |
| Certificato | Conformità CE |
| MID | |
| Siglatura | Conforme MID |
| Norme/disposizioni | EN 50470-1 |
| EN 50470-3 |
