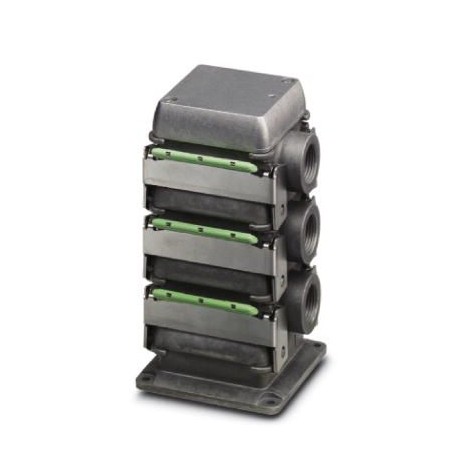

DC-B 6-SET-3D-M20-M-7X4-UT 1602290 PHOENIX CONTACT Set di connettori
DC-B 6-SET-3D-M20-M-7X4-UT
1602290
PHOENIX_CONTACT
Set di connettori
Duplicon, set di splitter in alluminio con custodia di base (pavimento chiuso), con tre custodie impilabili con filettature per pressacavi M20 (senza pressacavo), con tre inserti di contatto 6 x 4 mm² + PE, 400/690 V, 25 A, pressacavo e coperchio della custodia, grandezza B6, grado di protezione IP67
connettori ad innesto > connettore industriale rettangolare
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1602290 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF7BFX - |
| Pagina catalogo | Pagina 675 (C_2_2017) |
| GTIN | 4046356027991 |
| Peso per pezzo (confezione esclusa) | 829,848 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP65/IP66/IP67 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C |
Dati elettrici
| Tensione di dimensionamento (III/3) | 400 V (L-PE) |
|---|---|
| 690 V (L-L) | |
| Tensione impulsiva di dimensionamento | 6 kV |
| Corrente di dimensionamento | 25 A (con una sezione conduttore di 4 mm²) |
| Corrente di carico massima | 32 A (L1 / L2 / L3) |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Dati materiale
| Materiale contatto | Lega di rame |
|---|---|
| Materiale superficie contatti | Ag |
| Materiale inserto portacontatti | PA |
| Materiale custodia | Pressofuso di alluminio |
| Materiale superficie custodia | non rivestito |
| Materiale guarnizione | NBR |
| Materiale staffa di bloccaggio | Acciaio inossidabile |
| Materiale delle impugnature di bloccaggio | PA |
Generalità
| Tipo | DC-B6 |
|---|---|
| Colore | grigio perla |
| Cicli di manovra | ≥ 100 |
| N. poli | 6 |
| Lunghezza di spelatura nei singoli conduttori | 10 mm |
| Sezione di collegamento | 0,2 mm² ... 4 mm² (6 mm² senza capocorda) |
| Sezione di collegamento AWG | 24 ... 12 (AWG 10 senza capocorda) |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Avvitamento Pg | senza |
| Tipo di collegamento a vite | con filettatura M20 |
| Uscita cavo | laterali |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Contenuto set
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440202eCl@ss 8.027440101eCl@ss 9.027440101
