Visualizza ingrandito

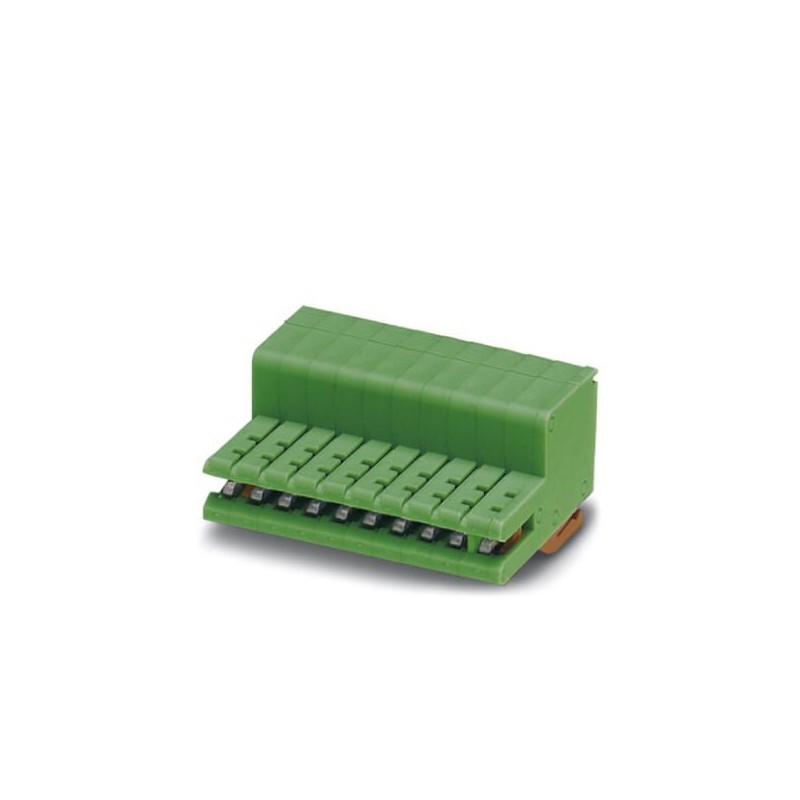

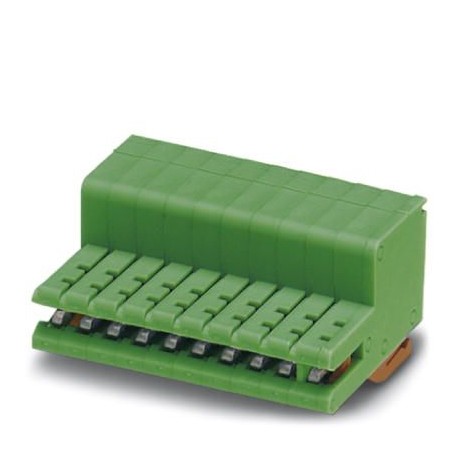

ZEC 1,0/ 3-ST-3,5 C1 R1,3 1893698 PHOENIX CONTACT Connettori per circuiti stampati
ZEC 1,0/ 3-ST-3,5 C1 R1,3
1893698
PHOENIX_CONTACT
50
Connettori per circuiti stampati
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1893698 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAFMA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 365 (C_1_2013) |
| GTIN | 4017918161248 |
| Peso per pezzo (confezione esclusa) | 3,841 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | GR (Grecia) |
Dimensioni
| Lunghezza [ l ] | 24,05 mm |
|---|---|
| Larghezza [ w ] | 15,4 mm |
| Altezza [ h ] | 17,5 mm |
| Passo | 3,5 mm |
| Misura a | 10,5 mm |
Generalità
| Famiglia articolo | ZEC 1,0/..-ST |
|---|---|
| N. poli | 3 |
| Collegamento | Connessione a molla |
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 200 V |
| Tensione di dimensionamento (II/2) | 320 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A |
| Sezione nominale | 1 mm² |
| Corrente di carico massima | 8 A (con una sezione conduttore di 1 mm²) |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Lunghezza di spelatura | 7 mm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 1 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 1 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 0,75 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 0,5 mm² |
| AWG secondo UL/CUL min | 26 |
| AWG secondo UL/CUL max | 16 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1893698-ZEC 1,0/ 3-ST-3,5 C1 R1,3 | 151 Kbytes |
|
