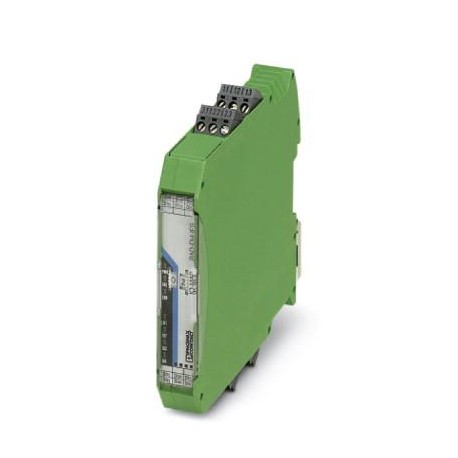

RAD-DI4-IFS 2901535 PHOENIX CONTACT Modulo I/O d'espansione
Riferimento: RAD-DI4-IFS
Codice: 2901535
Produttore: PHOENIX_CONTACT
Descrizione:
Modulo I/O d'espansione
Radioline: modulo di espansione I/O, 4 ingressi digitali (0 ... 250 V C.A./C.C.)
Modulo di espansione I/O Radioline, 4 ingressi digitali (0 ... 250 V AC/DC)
Categorie:
- sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
- PHOENIX_CONTACT > Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
Dati tecnici
Note
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
Caratteristiche articolo
| Tipo di prodotto | Modulo di espansione |
| MTTF | 1766 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%) |
| 653 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%) | |
| 250 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100%) | |
| Stato di manutenzione dei dati | |
| Revisione articolo | 09 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
Caratteristiche elettriche
| Separazione galvanica | 300 V (Tensione nominale di isolamento (tra i singoli ingressi digitali // alimentazione TBUS, isolamento rinforzato secondo EN/IEC 61010)) |
| 300 V (Tensione nominale di isolamento (tra il dispositivo e i dispositivi adiacenti, isolamento di base secondo EN/IEC 61010)) | |
| Tensione di prova I/O digitali | 2,5 kV AC (50 Hz, 1 min.) |
| Potenza dissipata massima in condizioni nominali | 0,264 W |
| Protezione contro le sovratensioni dei transienti | sì |
| Alimentazione | |
| Range tensione di alimentazione | 19,2 V DC ... 30,5 V DC (Connettore per guide di supporto) |
| Max. corrente assorbita | 11 mA (a 24 VDC, a 25 °C) |
Dati di ingresso
| Digitale | |
| Max. corrente assorbita | 1 mA |
| Digitale | |
| Descrizione dell'ingresso | Ingresso digitale |
| Numero ingressi | 4 |
| Segnale d'ingresso, tensione | 0 V AC/DC ... 250 V AC/DC |
| Livello di commutazione segnale "0" | 0 V AC/DC ... 4 V AC/DC (Ingresso Low Voltage) |
| 0 V AC/DC ... 20 V AC/DC (Ingresso High Voltage) | |
| Livello di commutazione segnale "1" | 10 V AC/DC ... 50 V AC/DC (Ingresso Low Voltage) |
| 50 V AC/DC ... 250 V AC/DC (Ingresso High Voltage) | |
| Frequenza d'ingresso | ≤ 2 Hz |
Dati di collegamento
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
Segnalazione
| Segnalazione stato | LED tensione di alimentazione, PWR (verde) |
| LED verde (comunicazione bus, DAT) | |
| LED errore di periferia, ERR (rosso) | |
| LED giallo (ingresso digitale, DI1) | |
| LED giallo (ingresso digitale, DI2) | |
| LED giallo (ingresso digitale, DI3) | |
| LED giallo (ingresso digitale, DI4) |
Dimensioni
| Disegno quotato |  |
| Larghezza | 17,5 mm |
| Altezza | 113 mm |
| Profondità | 114,5 mm |
Indicazioni materiale
| Colore (Custodia) | grigio (RAL 7042) |
| Materiale (Custodia) | PA 6.6-FR |
| Classe di combustibilità a norma UL 94 | V0 |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
| -40 °F ... 158 °F | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Posizione elevata | 2000 m |
| Umidità dell'aria consentita (esercizio) | 20 % ... 85 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 20 % ... 85 % |
| Urti | 16g, 11 ms |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
Omologazioni
| CE | |
| Certificato | Conformità CE |
| ATEX | |
| Siglatura | II 3 G Ex ec IIC T4 Gc |
| Certificato | IBExU 15 ATEX B008 X |
| Nota | Rispettare le note particolari relative all'installazione riportate nella documentazione! |
| IECEx | |
| Siglatura | Ex ec IIC T4 Gc |
| Certificato | IECEx IBE 13.0019X |
| EAC Ex | |
| Siglatura | 2Ex nA nC IIC T4 Gc X |
| Certificato | RU C-DE.HB49.B.00033/20 |
| UL, USA / Canada | |
| Siglatura | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| CCC / China-Ex | |
| Siglatura | Ex ec IIC T4 Gc |
| Certificato | 2022122310115625 |
| Omologazione Corea del Sud, KC | |
| Certificato | R-R-PCK-2901535 |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04-1985 G3 Harsh Group A |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Immunità ai disturbi | EN 61000-6-2 |
| Emissione disturbi | EN 61000-6-4 |
Normative e prescrizioni
| Definizione norma | Direttiva EMC 2014/30/CE |
| Norme/disposizioni | EN 61000-6-2 |
| Definizione norma | Direttiva EMC 2014/30/CE |
| Norme/disposizioni | EN 61000-6-4 |
| Definizione norma | Direttiva Ex (ATEX) |
| Norme/disposizioni | EN 60079-0 |
| Definizione norma | Direttiva Ex (ATEX) |
| Norme/disposizioni | EN 60079-15 |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | su guida standard NS 35 a norma EN 60715 |
| Posizione d'installazione | a scelta |
ETIM for 2901535 Controllori logici programmabili (PLC) (EC001599)
Nome caratteristica
Valore caratteristica
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristicanumero di ingressi digitali (EF001992)
Valore caratteristica4
Nome caratteristicanumero di uscite digitali (EF001993)
Valore caratteristica0
Nome caratteristicaingressi digitali configurabili (EF008516)
Valore caratteristicaNo
Nome caratteristicauscite digitali configurabili (EF008520)
Valore caratteristicaNo
Nome caratteristicatipo di tensione d'ingresso (EF003033)
Valore caratteristicaDC
Nome caratteristicatipo di uscita digitale (EF003601)
Valore caratteristicasenza
Nome caratteristicaprotezione da corto circuito, uscite presenti (EF003203)
Valore caratteristicaNo
Nome caratteristicanumero di interfacce HW Industrial Ethernet (EF003020)
Valore caratteristica0
Nome caratteristicanumero di interfacce PROFINET (EF006932)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS232 (EF003021)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS422 (EF003022)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS485 (EF003023)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali TTY (EF003024)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW parallele (EF003026)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW wireless (EF006933)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW USB (EF003025)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW altre (EF003027)
Valore caratteristica0
Nome caratteristicacon interfaccia ottica (EF003028)
Valore caratteristicaSì
Nome caratteristicastandard radio Bluetooth (EF007178)
Valore caratteristicaNo
Nome caratteristicastandard radio WLAN 802.11 (EF007179)
Valore caratteristicaNo
Nome caratteristicastandard radio GPRS (EF008523)
Valore caratteristicaNo
Nome caratteristicastandard radio GSM (EF008524)
Valore caratteristicaNo
Nome caratteristicastandard radio UMTS (EF008525)
Valore caratteristicaNo
Nome caratteristicalink IO master (EF007298)
Valore caratteristicaNo
Nome caratteristicacomponenti del sistema (EF004118)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicatempo di ritardo al cambio di segnale (EF002382)
Valore caratteristica0 ms
Nome caratteristicacollegamento bus di campo tramite accoppiatore separato possibile (EF004002)
Valore caratteristicaSì
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicamontaggio a parete/diretto possibile (EF007020)
Valore caratteristicaNo
Nome caratteristicamontaggio frontale possibile (EF007016)
Valore caratteristicaNo
Nome caratteristicamontaggio su rack possibile (EF007018)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)
Valore caratteristicaNo
Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicalarghezza (EF000008)
Valore caratteristica17.6 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica113.01416 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica113.6 mm
