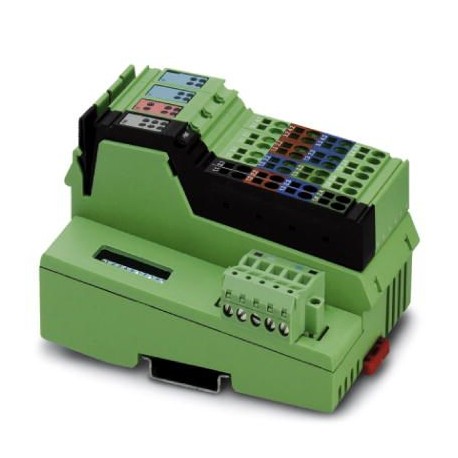

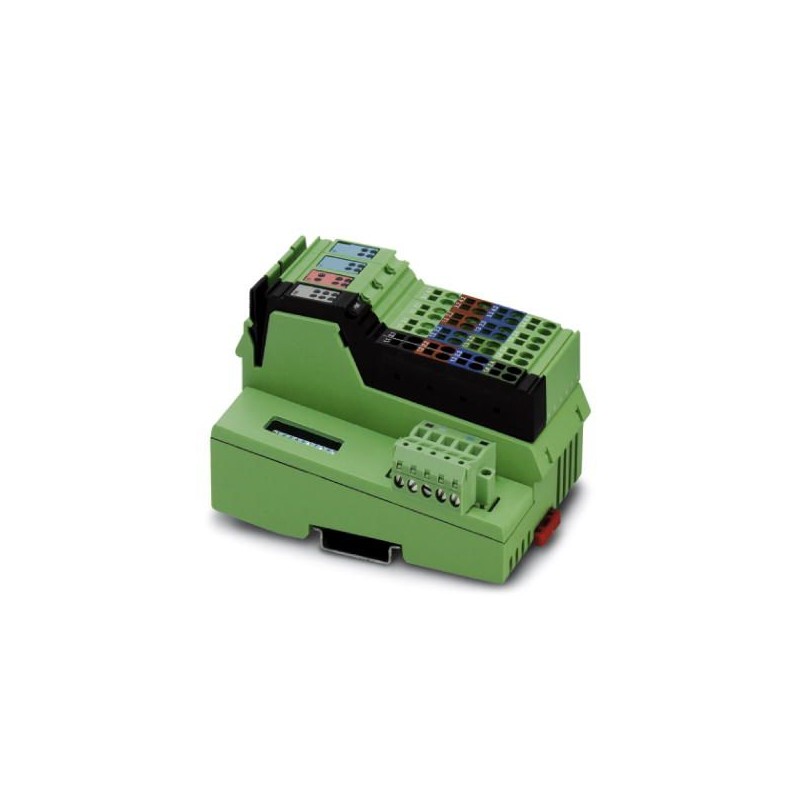

IL DN BK DI8 DO4-PAC 2897211 PHOENIX CONTACT Accoppiatore bus

Riferimento: IL DN BK DI8 DO4-PAC

Codice: 2897211

Produttore: PHOENIX_CONTACT

Descrizione:

Accoppiatore bus
Inline, Accoppiatore bus, DeviceNet™, TWIN COMBICON, Ingressi digitali: 8, 24 V DC, tecnologia di connessione: 3 conduttori, Uscite digitali: 4, 24 V DC, 500 mA, tecnologia di connessione: 3 conduttori, velocità di trasmissione sul bus locale: 500 kBit/s /2 MBit/s, grado di protezione: IP20, inclusi connettori in linea e campi di marcatura

Categorie:

  • PHOENIX_CONTACT > I / O

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2897211
Pezzi/conf.1 PZ
Sales keyDNI114 -
Pagina catalogoPagina 129 (C_6_2017)
GTIN4046356103015
Peso per pezzo (confezione esclusa)320,000 g
Numero tariffa doganale85176200
Paese di origineDE (Germania)

Nota

Limitazione dell'uso1

Dimensioni

Disegno quotato
Larghezza80 mm
Altezza119,8 mm
Profondità71,5 mm
Nota sulle dimensioniDimensioni con connettori

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 55 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C
Umidità dell'aria consentita (esercizio)10 % ... 95 % (senza condensa)
Temperatura ambiente consentita (stoccaggio/trasporto)10 % ... 95 % (secondo DIN EN 61131-2)
Pressione aria (funzionamento)70 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Pressione aria (trasporto e stoccaggio)70 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Grado di protezioneIP20

Generalità

Tipo di montaggioGuida di supporto
Peso netto320 g
Nota per i dati sul pesocon connettori
Messaggi di diagnosticaCortocircuito / Sovraccarico delle uscite digitali sì
Caduta dell’alimentazione sensori sì
Caduta dell’alimentazione degli attuatori sì

Interfacce

DenominazioneDeviceNet™
Numero di canali1
CollegamentoTWIN COMBICON
Velocità di trasmissione500 kBit/s, 250 kBit/s, 125 kBit/s (impostabile tramite DIP switch o programmabile)
N. poli10
Denominazionebus locale Inline
CollegamentoRipartitore dati Inline
Velocità di trasmissione500 kBit/s / 2 MBit/s (riconoscimento automatico, nessun sistema misto)

Limiti di sistema dell'accoppiatore

Numero di utilizzatori supportatimax. 63 (da ogni stazione)
Numero di utilizzatori bus locale collegabilimax. 61 (I/O a bordo rappresentano due utilizzatori)
numero delle stazioni con canale parametrimax. 8
Numero di morsetti di derivazione supportati con derivazione di bus remoto0

Potenziali Inline

DenominazioneAlimentazione accoppiatore bus UBK; dall'alimentazione accoppiatore bus si genera l'alimentazione logica UL(7,5 V) e l'alimentazione analogica UANA(24 V).
Tensione di alimentazione24 V DC (tramite connettore Inline)
Range tensione di alimentazione19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso)
Corrente assorbitamax. 0,9 A
DenominazioneAlimentazione della logica (UL)
Tensione di alimentazione7,5 V DC ±5 %
Alimentatoremax. 0,8 A DC
DenominazioneAlimentazione del modulo analogico (UANA)
Tensione di alimentazione24 V DC
Range tensione di alimentazione19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso)
Alimentatoremax. 0,5 A DC
DenominazioneAlimentazione del circuito principale (UM)
Tensione di alimentazione24 V DC
Range tensione di alimentazione19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso)
Alimentatoremax. 8 A DC (Somma di UM+ US)
Corrente assorbitamax. 8 A DC
DenominazioneAlimentazione del circuito di segmento (US)
Tensione di alimentazione24 V DC (tramite connettore Inline)
Range tensione di alimentazione19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso)
Alimentatoremax. 8 A DC (Somma di UM+ US)
Corrente assorbitamax. 8 A DC

Ingressi digitali

Denominazione ingressoIngressi digitali
Descrizione dell'ingressoEN 61131-2 Tipo 1
CollegamentoConnettore Inline
Tecnica di connessione3 conduttori
Numero ingressi8
Tempo di eccitazione tipicaca. 500 µs
Nome protezioneProt. contro inversione polarità
Tensione d'ingresso24 V DC
Range d'ingresso segnale "0"-30 V DC ... 5 V DC
Range d'ingresso segnale "1"15 V DC ... 30 V DC
Corrente di ingresso nominale con UINtip. 3 mA
Corrente d'ingresso tipica per canaletip. 3 mA
Tempo di ritardo alla variazione di segnale da 0 a 11,2 ms
Tempo di ritardo alla variazione di segnale da 1 a 01,2 ms

Uscite digitali

Denominazione uscitaUscite digitali
CollegamentoConnettore Inline
Tecnica di connessione3 conduttori
Numero uscite4
Nome protezioneProtezione contro cortocircuito, protezione contro sovraccarico
Tensione d'uscita24 V DC -1 V (con corrente nominale)
Tensione di uscita nominale24 V DC
Corrente massima d'uscita per canale500 mA
Corrente di uscita massima per modulo/morsetto2 A
Corrente di uscita massima per modulo2 A
Carico nominale induttivo12 VA (1,2 H, 48 Ω)
Carico nominale lampade12 W
Carico nominale ohmico12 W

Normative e prescrizioni

Prove meccanicheResistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 5g
Urti secondo EN 60068-2-27/IEC 60068-2-27 Funzionamento: 25g, 11 ms durata, pulsazione d'urto d'onda semisinusoidale
Attacco a normaCUL
Classe di protezioneIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

DATASHEET - PDF
