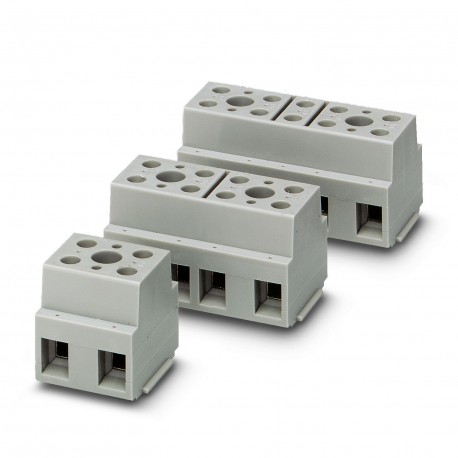

G 10/ 4 2716729 PHOENIX CONTACT Morsetto apparecch.
G 10/ 4
2716729
PHOENIX_CONTACT
10
Morsetto apparecch.
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2716729 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | BE1265 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 559 (C_1_2017) |
| GTIN | 4017918061999 |
| Peso per pezzo (confezione esclusa) | 72,900 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | TR (Turchia) |
Generalità
| N. poli | 4 |
|---|---|
| Numero di piani | 1 |
| Numero collegamenti | 8 |
| Potenziali | 4 |
| Sezione nominale | 10 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V2 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 1,82 W |
| Corrente di carico massima | 76 A (con una sezione conduttore di 16 mm²) |
| Corrente nominale IN | 57 A |
| Tensione nominale UN | 800 V |
| Parete laterale aperta | No |
| Specifica di prova protezione antinfortunistica | DIN EN 60529 (VDE 0470-1):2000-09 |
| Protezione dai contatti accidentali | con garanzia |
| Protezione per le dita | con garanzia |
| Risultato prova di tensione impulsiva | Controllo superato |
| Valore nominale prova di tensione impulsiva | 9,8 kV |
| Risultato prova tensione alternata | Controllo superato |
| Valore nominale tensione alternata massima sopportata | 2 kV |
| Risultato della prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore) | Controllo superato |
| Risultato prova di piegatura | Controllo superato |
| Prova di piegatura velocità di rotazione | 10 giri/min |
| Prova di piegatura rotazioni | 135 |
| Prova di piegatura sezione del conduttore/peso | 0,5 mm2/0,3 kg |
| 10 mm2/2 kg | |
| 16 mm2/2,9 kg | |
| Risultato prova di trazione | Controllo superato |
| Prova di trazione sezione del conduttore | 0,5 mm² |
| Valore nominale forza d'estrazione | 20 N |
| Prova di trazione sezione del conduttore | 10 mm² |
| Valore nominale forza d'estrazione | 90 N |
| Prova di trazione sezione del conduttore | 16 mm² |
| Valore nominale forza d'estrazione | 100 N |
| Risultato controllo tensione dissipata | Controllo superato |
| Requisito tensione dissipata | ≤ 3,2 mV |
| Risultato prova di riscaldamento | Controllo superato |
| Risultato prova di resistenza ai cortocircuiti | Controllo superato |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 10 mm² |
| Corrente di breve durata | 1,2 kA |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 16 mm² |
| Corrente di breve durata | 1,92 kA |
| Risultato prova termica | Controllo superato |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 125 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Inserto materiale isolante statico a freddo | -40 °C |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Attacco a norma | IEC 60947-7-1/IEC 60998 |
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 16 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 6 |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 10 mm² |
| Sezione min. conduttore flessibile AWG | 20 |
| Sezione max. del conduttore flessibile AWG | 8 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 16 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 16 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 6 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,5 mm² |
| 2 conduttori stesso diametro, flessibili max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 6 mm² |
| Lunghezza di spelatura | 12 mm |
| Calibro a tampone | A3 |
| Filettatura | M4 |
| Coppia min. | 1,5 Nm |
| Coppia max. | 1,8 Nm |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| IEC 60947-7-1/IEC 60998 | |
| Classe di combustibilità a norma UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141106eCl@ss 8.027141106eCl@ss 9.027141106
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-2716729-G 10/ 4 | 127 Kbytes |
|
