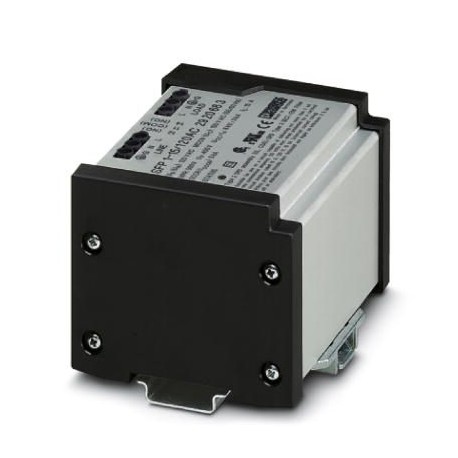

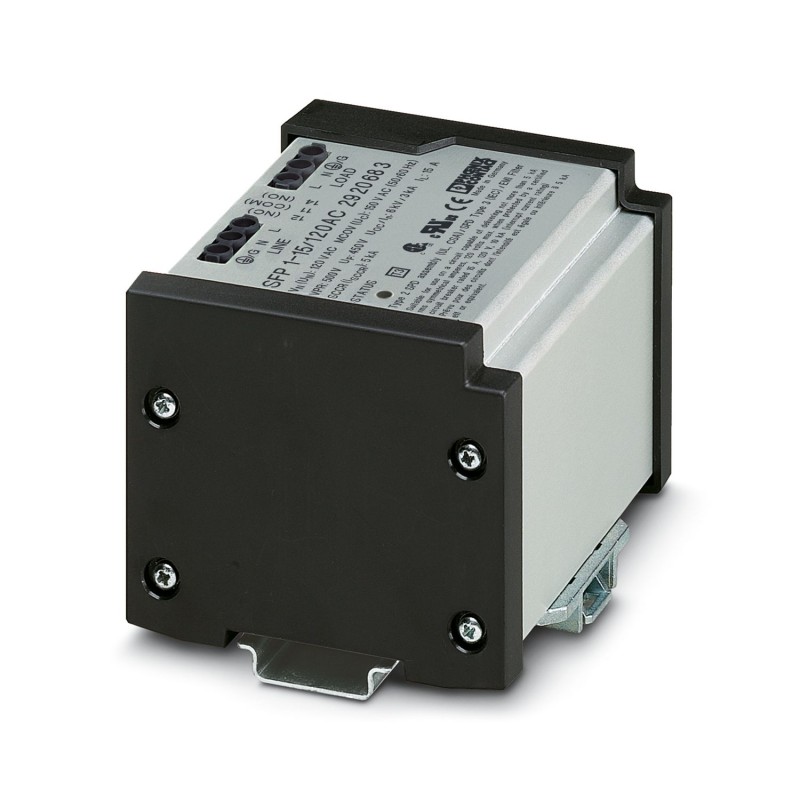

SFP 1-15/120AC 2920683 PHOENIX CONTACT Dispositivo protez. contro le sovratensioni filtro EMC
SFP 1-15/120AC
2920683
PHOENIX_CONTACT
Dispositivo protez. contro le sovratensioni filtro EMC
Protezione dell'apparecchio, secondo tipo 3/classe III, con filtro parassita di rete contro le tensioni di bordatura ad alta frequenza, per reti di alimentazione monofase con N e PE separati (sistema a 3 conduttori: L1, N, PE), con contatto di segnalazione remoto.
Protezione dei dispositivi, secondo tipo 3 / classe III, con filtro di rete per interferenze contro le tensioni di disturbo molto frequenti, per reti di alimentazione monofase con N e PE separato (sistema a 3 conduttori: L1, N, PE), con contatto FM.
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni per apparecchiature
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | |
| Nota | Per sistemi IT: installare il dispositivo esclusivamente in sistemi IT a 120 V con impianto di messa a terra comune HV/LV. |
| Tipo di prodotto | Filtro per interferenze |
| Famiglia di prodotti | SFP |
| Tipo | Modulo guida monolitico |
| Numero di poli | 2 |
| Specificamente utilizzabile nei Paesi | USA, CN, BR |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Classe di prova IEC | III |
| T3 | |
| Tipo EN | T3 |
| Numero di porte | Two |
| Indicazione/segnalazione a distanza | |
| Denominazione collegamento | Contatto FM |
| Funzione di inserzione | Contatti di scambio |
| Tensione di esercizio | 12 V AC ... 250 V AC |
| 250 V DC (250 mA DC) | |
| Corrente d'esercizio | 100 mA AC ... 1 A AC |
| 1 A DC (48 V DC) | |
| Collegamento | Morsetti a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| 4,5 lbf-in. ... 5,5 lbf-in. | |
| Sezione conduttore flessibile | 2,5 mm² ... 4 mm² |
| Sezione conduttore rigida | 2,5 mm² ... 6 mm² |
| Sezione conduttore AWG | 14 ... 10 |
| Disegno quotato |  |
| Larghezza | 112 mm |
| Altezza | 86,6 mm |
| Profondità | 79 mm |
| Colore | nero (RAL 9005) |
| argento | |
| Classe di combustibilità a norma UL 94 | V-0 |
| Materiale isolante | ABS |
| Materiale custodia | Alluminio |
| Dati meccanici | |
| Parete laterale aperta | No |
| Dispositivi di protezione | L-N |
| L-PE | |
| N-PE | |
| Direzione di azione | L-N & L(N)-PE |
| Tensione nominale UN | 120 V AC (TN) |
| 120 V AC (TT - solo in combinazione con RCD) | |
| 120 V AC (IT) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 150 V AC |
| Corrente di carico nom. IL | 15 A (50 °C) |
| Corrente conduttori di terra IPE | ≤ 0,6 mA |
| Assorbimento di potenza in standby PC | ≤ 7,5 VA (a UREF) |
| ≤ 10 VA (con UC) | |
| Tensione di prova di riferimento UREF | 132 V AC |
| Corrente nominale dispersa In(8/20) µs | 3 kA |
| Impulso combinato UOC | 6 kV (3 kA) |
| Livello di protezione Up | ≤ 0,45 kV |
| Comportamento TOV in caso di UT(L-N) | 175 V AC (5 s / withstand mode) |
| 240 V AC (5 s / safe failure mode) | |
| 208 V AC (120 min / safe failure mode) | |
| Comportamento TOV in caso di UT(L-PE) | 208 V AC (5 s / withstand mode) |
| 175 V AC (120 min / withstand mode) | |
| 1332 V AC (200 ms / safe failure mode) | |
| Comportamento TOV in caso di UT(N-PE) | 1200 V AC (200 ms / safe failure mode) |
| Tempo di risposta tA | ≤ 25 ns |
| Capacità (L-N) | 1 µF ±10 % |
| 10 nF ±10 % (X2-275 V) | |
| Capacità (L-PE) | 2,2 nF ±20 % (Y2-250 V) |
| Capacità (N-PE) | 2,2 nF ±20 % (Y2-250 V) |
| Prefusibile necessario massimo | 20 A (MCB B / general purpose) |
| 16 A (IT - MCB B / general purpose) | |
| Attenuazione d’inserzione aE, simm. | 20 dB (≥ 100 kHz / 50 Ω) |
| Attenuazione d’inserzione aE, asimm. | 30 dB (≥ 1 MHz / 50 Ω) |
| Resistenza ai corto circuiti ISCCR | 5 kA AC (TN/TT) |
| 1 kA AC (IT) | |
| Dati del filtro | |
| Resistenza di scarico | 820 kΩ |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Specifiche UL | |
| Tensione permanente massima MCOV (L-N) | 150 V AC |
| Tensione permanente massima MCOV (L-G) | 150 V AC |
| Tensione permanente massima MCOV (N-G) | 150 V AC |
| Resistenza di corto circuito (SCCR) | 5 kA |
| Protezione tensione nominale VPR (L-N) | 500 V |
| Protezione tensione nominale VPR (L-G) | 500 V |
| Protezione tensione nominale VPR (N-G) | 500 V |
| Corrente nominale dispersa In | 3 kA |
| Dispositivi di protezione | L-N |
| L-G | |
| N-G | |
| Sistema di ripartizione dell'energia | Single phase |
| Frequenza nominale | 50/60 Hz |
| Tipo SPD | 2CA |
| Indicazione UL/segnalazione a distanza | |
| Tensione di esercizio | 12 V AC ... 250 V AC |
| Tensione di esercizio DC | 250 V DC (250 mA DC) |
| Corrente di esercizio AC | 100 mA AC ... 1 A AC |
| Corrente di esercizio DC | 1 A DC (48 V DC) |
| Dati di collegamento UL | |
| Coppia di serraggio | 5 lbf-in. ... 7 lbf-in. |
| Sezione conduttore AWG | 12 ... 10 |
| Distanze di isolamento in aria e superficiale | |
| Norme/Disposizioni | DIN VDE 0110-1 / IEC 60664-1 / IEC 61643-1 |
| Norme/disposizioni | IEC 61643-11 |
| Nota | 2011 |
| Norme/disposizioni | EN 61643-11 |
| Nota | 2012 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Caratteristica | Valore |
|---|---|
| tensione permanente AC max. (EF004198) | 150 V |
| livello di protezione L-N (EF004236) | 0.45 kV |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| sezione max. del conduttore rigido (uni-/multifilare) (EF008827) | 6 mm² |
| sezione max. del conduttore flessibile (a filo sottile) (EF008828) | 4 mm² |
| con contatto telecomunicazioni (EF000422) | Sì |
| segnalazione nell'apparecchio (EF004241) | ottico |
| classe di prova tipo 3 (EF004231) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2920683-SFP 1-15/120AC | 147 Kbytes |
|
