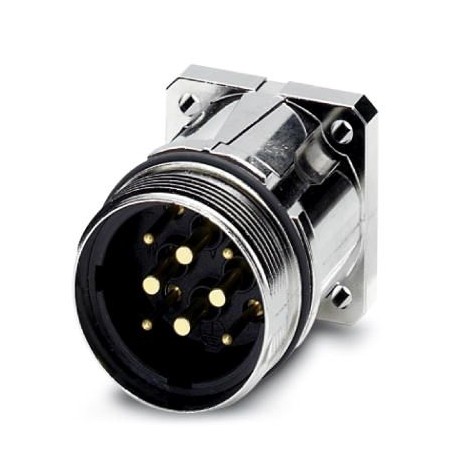

PHOENIX_CONTACT SM-7EPWN8AWT00 1613527 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SM-7EPWN8AWT00 1613527 PHOENIX CONTACT Connettore per apparecchi anteriore

Riferimento: SM-7EPWN8AWT00

Codice: 1613527

Produttore: PHOENIX_CONTACT

Descrizione:

Connettore per apparecchi anteriore
Conect. spina. essere apar. parete frontale, diritto, per bloccaggio standard e SPEEDCON, M40, numero di poli: 4+3+PE, tipo di contatto: maschio, O-ring assiale, 4x Ø4,2, schermato: sì, dimensioni flangia: 40 mm x 40 mm, grado di protezione: IP67, numero di poli: 8, tipo di collegamento: Collegamento crimpato, serie: SM, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0,1%) Codice articolo: 1242766

Categorie:

  • connettori ad innesto > connettore circolare, da incasso (senza cavo)
  • PHOENIX_CONTACT > Connessione di dispositivi di campo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 49,22 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1613527
Pezzi/conf.1 PZ
Sales keyABRCCJ -
Pagina catalogoPagina 165 (C_2_2017)
GTIN4046356400855
Peso per pezzo (confezione esclusa)184,100 g
Numero tariffa doganale85366990
Paese di origineDE (Germania)

Generalità

NotaIstruzioni per l’ordine: Contatti a crimpare 4 x Ø 2 mm, 4 x Ø 3,6 mm da ordinare separatamente
Tipo di bloccaggioper bloccaggio standard e SPEEDCON
CodificaN
Tipo di collegamento contattiAttacco a crimpare
Tipologia contattiMaschio
N. poli8
Diametro contatti Contatti di potenza3,6 mm
Tensione nominale per contatto di potenza a 25°C70 A
Diametro contatti Contatti per segnale2 mm
Tensione nominale per contatto per segnale a 25°C30 A
Avvitamento custodia Pgsenza
Tipo di montaggio4x Ø4,2

Condizioni ambientali

Temperatura ambiente-40 °C ... 125 °C
Grado di protezioneIP67

Materiale

Materiale custodiaParti rotanti: lega rame-zinco (CuZn), parti in pressofuso: zinco (GD-Zn)
Materiale corpo isolantePA 6.6
Materiale guarnizione e O-ringFPM

Indicazioni a norma DIN EN 61984:2001

Altezza d'installazione max.3000 m
Tensione nominale/d'esercizio contatti di potenza630 V
Tensione impulsiva di dimen. contatti di potenza6 kV
Categoria di sovratensione contatti di potenzaIII
Grado di inquinamento contatti di potenza3
Tensione nominale/d'esercizio contatti di segnale250 V
Tensione impulsiva di dimen. contatti di segnale4 kV
Categoria di sovratensione contatti di segnaleIII
Grado di inquinamento contatti di segnale3

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 1613527 Connettori a innesto (EC002635)

Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicaaltro
Nome caratteristicanumero di contatti per dati (EF012232)
Valore caratteristica0
Nome caratteristicanumero di contatti di potenza (EF012216)
Valore caratteristica0
Nome caratteristicanumero di contatti di controllo (EF012217)
Valore caratteristica8
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica-40 °C
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica630 V
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo crimpato
Nome caratteristicatipo di bloccaggio (EF000208)
Valore caratteristicaaltro
Nome caratteristicacon conduttore di protezione (EF007468)
Valore caratteristicaNo
Nome caratteristicaschermato (EF000881)
Valore caratteristicaSì
Nome caratteristicacon indicatore di stato (EF001602)
Valore caratteristicaNo
