PHOENIX_CONTACTConnessione di dispositivi di campoRF-17P1N8AWB00 1607863 PHOENIX CONTACT Connettore per apparecchi anteriore

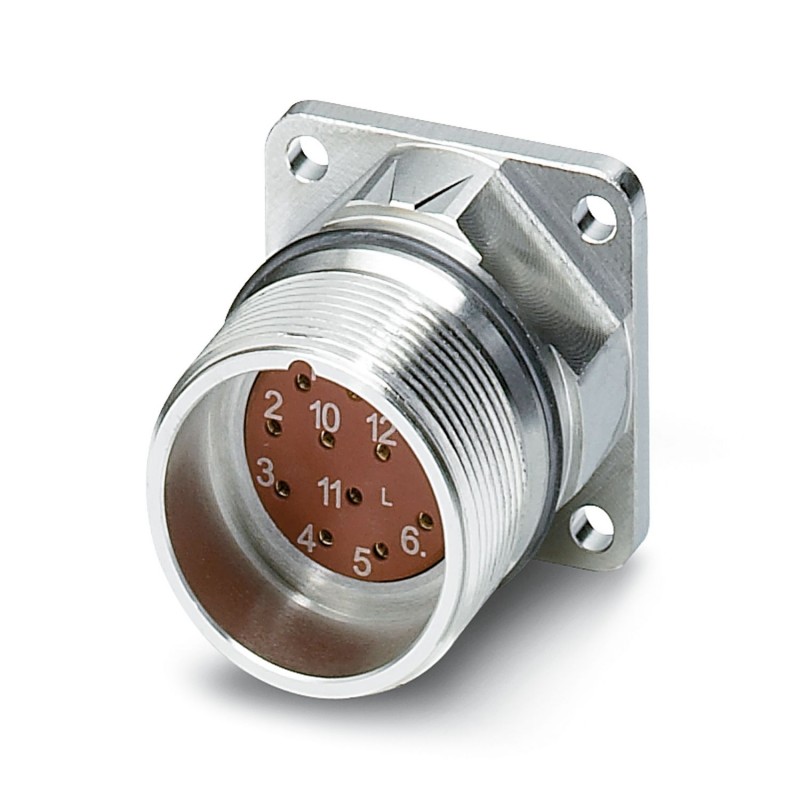

PHOENIX_CONTACT RF-17P1N8AWB00 1607863 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

RF-17P1N8AWB00 1607863 PHOENIX CONTACT Connettore per apparecchi anteriore

Riferimento: RF-17P1N8AWB00

Codice: 1607863

Produttore: PHOENIX_CONTACT

Descrizione:

Connettore per apparecchi anteriore
Conect. spina. essere apar. parete frontale, diritto, Blocco a vite, M23, numero di vie: 17, tipo di contatto: maschio, O-ring assiale, 4x Ø 3,2, schermato: sì, grado di protezione: IP67, numero di poli: 17, tipo di collegamento: Collegamento a crimpare, serie: RF
Connettore per apparecchi anteriore, diritto, Bloccaggio a vite, M23, numero poli: 17, tipo di connessione del contatto: Spina, O-ring assiale, 4x Ø 3,2, schermata: sì, numero poli: 17, tipo di connessione: Connessione a crimpare, serie: RF

Categorie:

  • connettori ad innesto > connettore circolare, da incasso (senza cavo)
  • PHOENIX_CONTACT > Connessione di dispositivi di campo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 12,50 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
Note
Istruzioni per l’ordine:Contatti a crimpare Ø 1 mm da ordinare separatamente
Montaggio
Tipo di montaggioMontaggio anteriore
Montaggio4x Ø 3,2
Caratteristiche articolo
Tipo di prodottoConnettori circolari (lato apparecchio)
SerieRF
ApplicazioneSegnale
Segnale
Numero di poli17
Piano d'inserimento17
Schermatosì
CodificaN
Tipo di filettaturaM23
Stato di manutenzione dei dati
Revisione articolo03
Indicazioni materiale
Materiale guarnizioneFPM
Materiale custodiaParti rotanti: lega rame-zinco (CuZn), parti in pressofuso: zinco (GD-Zn)
Materiale corpo isolantePA 6.6
Materiale guarnizione e O-ringFPM
Caratteristiche elettriche
Contatti
Diametro contatto1 mm
Corrente massima8 A
Tensione nominale UN48 V AC 74 V DC
Categoria di sovratensioneIII
Grado d'inquinamento3
Tensione impulsiva di dimensionamento1,5 kV
Dati di collegamento
Connessione conduttori
CollegamentoConnessione a crimpare
Tipo di connessione del contattoSpina
Connettori
Tipodiritto
Senso di rotazionestandard
Condizioni ambientali e della vita elettrica
Condizioni ambientali
Grado di protezioneIP67
Temperatura ambiente (esercizio)-40 °C ... 125 °C
Posizione elevata2000 m

ETIM for 1607863 Connettori a innesto (EC002635)

Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicaaltro
Nome caratteristicanumero di contatti per dati (EF012232)
Valore caratteristica0
Nome caratteristicanumero di contatti di potenza (EF012216)
Valore caratteristica0
Nome caratteristicanumero di contatti di controllo (EF012217)
Valore caratteristica17
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica-40 °C
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica48 V
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo crimpato
Nome caratteristicatipo di bloccaggio (EF000208)
Valore caratteristicaaltro
Nome caratteristicacon conduttore di protezione (EF007468)
Valore caratteristicaNo
Nome caratteristicaschermato (EF000881)
Valore caratteristicaSì
Nome caratteristicacon indicatore di stato (EF001602)
Valore caratteristicaNo

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-1607863-RF-17P1N8AWB00
138 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT
68 Mbytes
