PHOENIX_CONTACTAlimentatoriMINI-PS- 48- 60DC/24DC/1 2866271 PHOENIX CONTACT DC/DC Converter

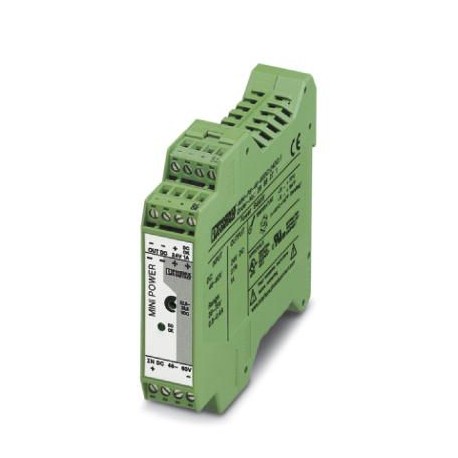

PHOENIX_CONTACT MINI-PS-48-60DC/24DC/1 2866271 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

MINI-PS- 48- 60DC/24DC/1 2866271 PHOENIX CONTACT DC/DC Converter

Riferimento: MINI-PS-48-60DC/24DC/1

Codice: 2866271

Produttore: PHOENIX_CONTACT

Descrizione:

DC/DC Converter
Nelle nuove installazioni utilizzare il seguente articolo: 1066708.MINI convertitore DC/DC commutato in primario per montaggio su guida, ingresso: 48-60 V DC, uscita: 24 V DC/1 A

Categorie:

  • Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
  • PHOENIX_CONTACT > Alimentatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 190,79 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2866271
Pezzi/conf.1 PZ
Sales keyCMDM43 -
Pagina catalogoPagina 257 (C_4_2017)
GTIN4017918960919
Peso per pezzo (confezione esclusa)200,000 g
Numero tariffa doganale85044030
Paese di origineCN (Cina)

Dimensioni

Larghezza22,5 mm
Altezza99 mm
Profondità107 mm

Condizioni ambientali

Grado di protezioneIP20
Temperatura ambiente (esercizio)-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C
Umidità dell'aria massima consentita (funzionamento)≤ 95 % (a 25 °C, nessuna condensa)

Dati d'ingresso

Intervallo tensione in entrata48 V DC ... 60 V DC
Range tensione d'ingresso36 V DC ... 75 V DC
Range di frequenze DC0 Hz
Corrente assorbita (a carico nominale)0,6 A (48 V DC)
0,5 A (60 V DC)
Impulso corrente di inserzione< 15 A (tip.)
Tempo di copertura guasto sulla retetip. 15 ms (48 V DC)
tip. 20 ms (60 V DC)
Fusibile d'ingresso3,15 A (ritardato, interno)

Dati d'uscita

Tensione di uscita nominale24 V DC ±1 %
Regolazione tensione di uscita (USet)22,5 V DC ... 28,5 V DC (> 24 V DC, potenza costante limitata)
Corrente nominale di uscita (IN)1 A (-25 °C ... 60 °C)
Derating60 °C ... 70 °C (2,5 % / K)
Collegamento in parallelosì, per la realizzazione di impianti ridondanti e per l’aumento della potenza
Possibilità di collegamento in seriesì
Ripple residuo< 40 mVSS
Potenza d'uscita24 W
Tempo di accensione tipico< 0,5 s
Carico nominale picchi di commutazione< 50 mVSS(20 MHz)
Max. potenza dissipata a vuoto< 1,2 W
Max. potenza dissipata con carico nominale< 5 W

Generalità

Peso netto0,2 kg
Indicazione tensione di esercizioLED verde
Efficienza> 85 % (con 60 V DC e con valori nominali)
Tensione di isolamento ingresso/uscita1,5 kV (omologazione)
1 kV (Collaudo)
Classe di protezioneII
Grado di protezioneIP20
MTBF (IEC 61709, SN 29500)
> 1147000 h (40 °C)
Posizione d'installazioneGuida di supporto orizzontale NS 35, EN 60715
Indicazione per il montaggioaffiancabile: orizzontale 0 mm, verticale 50 mm

Dati di collegamento ingresso

CollegamentoMorsetto a vite estraibile
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione conduttore AWG min.24
Sezione conduttore AWG max.14
Lunghezza di spelatura7 mm
FilettaturaM3

Dati di collegamento uscita

CollegamentoMorsetto a vite estraibile
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione conduttore AWG min.24
Sezione conduttore AWG max.14
Lunghezza di spelatura7 mm
FilettaturaM3

Segnalazione

Denominazione uscitaDC OK, attiva
Descrizione dell'uscitaUOUT> 21,5 V: Segnale High
Max. tensione commutabile≤ 24 V DC
Tensione d'uscita+ 24 V (Segnale)
Corrente di carico permanente≤ 20 mA
Segnalazione statoLED "DC OK" verde
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.14
Coppia min.0,5 Nm
Coppia max.0,6 Nm
FilettaturaM3

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC 2014/30/EU
Emissione disturbiEN 55011 (EN 55022)
Immunità ai disturbiEN 61000-6-2:2005
Attacco a normaCUL
Norme/DisposizioniEN 61000-4-2
Scarica contatti8 kV (Scarica contatti)
Norme/DisposizioniEN 61000-4-3
Frequenza80 MHz ... 3 GHz
Forza del campo di prova10 V/m
Norme/DisposizioniEN 61000-4-4
OsservazioniLevel 2 - cavo asimmetrico verso terra
Norme/DisposizioniEN 61000-6-3
EN 61000-4-6
Frequenza0,15 MHz ... 80 MHz (10 V)
Norme/DisposizioniEN 61000-4-11
Direttiva sulla bassa tensioneConformità alla direttiva DBT 2006/95/CEE
Sicurezza elettrica a normaEN 60950-1/VDE 0805 (SELV)
Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenzaEN 50178/VDE 0160 (PELV)
Separazione sicura a normaDIN VDE 0100-410
DIN VDE 0106-101
Omologazioni ULUL/C-UL Listed UL 508
UL/C-UL Recognized UL 60950-1
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Applicazioni ferroviarieEN 50121-4

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni;
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 2866271 Apparecchi elettrici a bassa tensione (EC002540)

Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristica1a tensione d'uscita (EF006792)
Valore caratteristica22.5 V
Nome caratteristicamax. corrente d'uscita 1 (EF008284)
Valore caratteristica1 A
Nome caratteristicatensione d'uscita regolabile (EF007002)
Valore caratteristicaSì
Nome caratteristicavalore nominale tensione d'uscita 1 (EF009393)
Valore caratteristica24 V
Nome caratteristicavalore nominale corrente d'uscita 1 (EF009396)
Valore caratteristica1 A
Nome caratteristicaresistente a corto circuito (EF007332)
Valore caratteristicaSì
Nome caratteristicatensione di alimentazione nominale DC (EF007078)
Valore caratteristica36 V
Nome caratteristicatensione d'uscita regolata (EF003092)
Valore caratteristicaSì
Nome caratteristicapotenza erogata (EF003034)
Valore caratteristica24 W
Nome caratteristicastabilizzato (EF005302)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicamontaggio a parete possibile (EF003973)
Valore caratteristicaNo
Nome caratteristicaadatto per installazione in serie (EF001126)
Valore caratteristicaNo
Nome caratteristicaaltezza di installazione (EF000332)
Valore caratteristica99 mm
Nome caratteristicamontaggio diretto possibile (EF005689)
Valore caratteristicaNo
Nome caratteristicalarghezza (EF000008)
Valore caratteristica22.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica99 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica107 mm
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaSì
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
