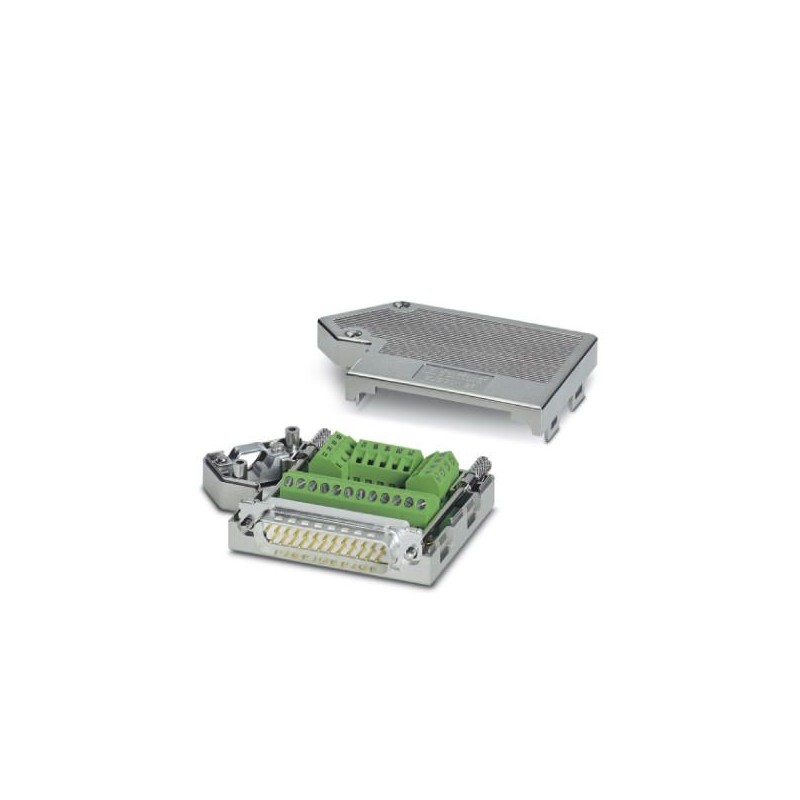

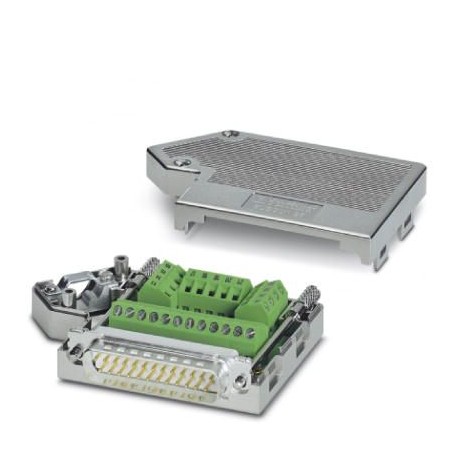

SUBCON 25/M-SH 2761622 PHOENIX CONTACT Connettori bus D-SUB
SUBCON 25/M-SH
2761622
PHOENIX_CONTACT
Connettori bus D-SUB
Connettore D-SUB, 25 poli, maschio, ingresso cavo sotto i 35º, modello universale per tutti i sistemi, occupazione pin: 1,2,3,...,24,25 in morsetti di collegamento a vite
materiale d’installazione per reti di comunicazione dnt/fnt > Connettore cannon D-sub
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2761622 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC511 - |
| Pagina catalogo | Pagina 379 (C_6_2017) |
| GTIN | 4017918107994 |
| Peso per pezzo (confezione esclusa) | 84,440 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 75 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 80 °C |
| Posizione elevata | 5000 m (Per le limitazioni vedere la dichiarazione del produttore) |
| Grado di protezione | IP20 |
| IP20 |
Generalità
| Tensione nominale UN | 50 V |
|---|---|
| Corrente nominale IN | 100 mA |
| Segnale | Modbus |
| RS-232 | |
| RS-422 | |
| RS-485 | |
| Cicli di manovra | > 200 |
| Viti di fissaggio SUBCON | 4-40 UNC |
| Coppia di serraggio | 0,4 Nm |
| Materiale custodia | ABS, metallizzato |
| Pinning | tutte le connessioni 1:1 su morsetto a vite |
| MTTF | 6706 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 1817 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| 155 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100 % (7 giorni alla settimana, 24 ore al giorno)) |
Dati di collegamento
| Collegamento | Attacco ad innesto D-SUB |
|---|---|
| N. poli | 25 |
| Collegamento | Connettore maschio D-SUB |
| Attacco per scheda | |
| Connessione a vite | |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1 mm² |
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione min. conduttore flessibile AWG | 26 |
| Sezione max. del conduttore flessibile AWG | 18 |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 5 mm |
| Coppia di serraggio | 0,4 Nm |
Normative e prescrizioni
| Privo di sostanze incidenti sulla reticolazione di vernici | secondo la norma principale VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
|---|---|
| Attacco a norma | CUL |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440302eCl@ss 8.027440302eCl@ss 9.027440302
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 25 |
| tipo di contatto (EF001587) | maschio (male) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2761622-SUBCON 25/M-SH | 112 Kbytes |
|
