PHOENIX_CONTACTConnettori industrialiHC-COM- 8-ESTC 1408481 PHOENIX CONTACT Inserto contatti

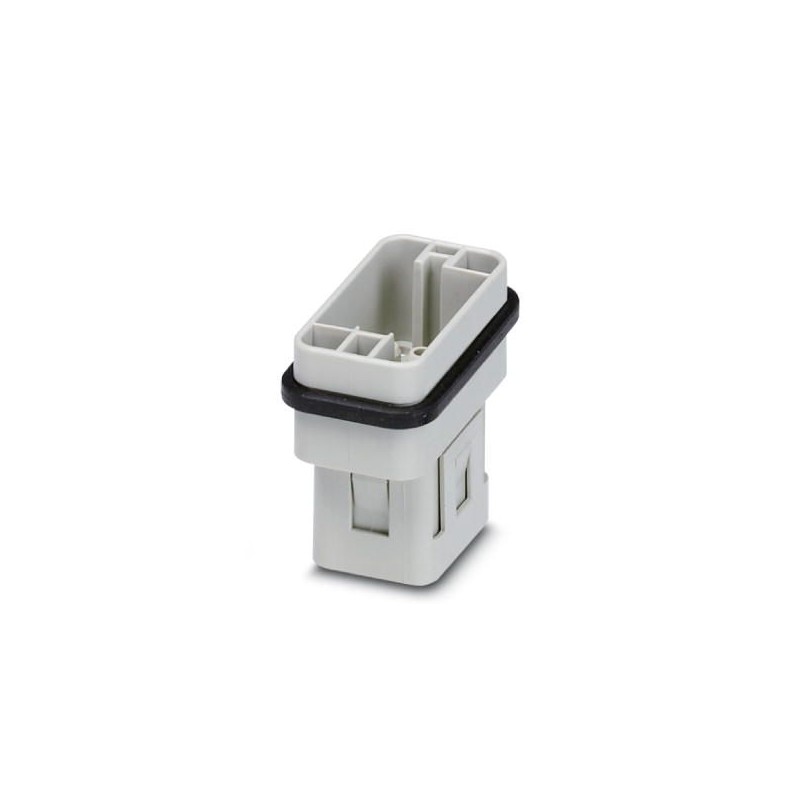

PHOENIX_CONTACT HC-COM-8-ESTC 1408481 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

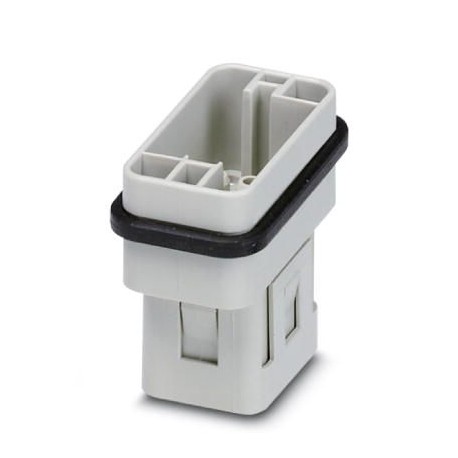

HC-COM- 8-ESTC 1408481 PHOENIX CONTACT Inserto contatti

Riferimento: HC-COM-8-ESTC

Codice: 1408481

Produttore: PHOENIX_CONTACT

Descrizione:

Inserto contatti
Inserto contatti, numero di poli: 8+PE, grandezza: COM, contatti di potenza: 8, contatti di comando: 0, Maschio, Collegamento a crimpare, 500 V, 16 A, 0,5 mm² ... 4 millimetri²

Categorie:

  • connettori ad innesto > contatto per connettori rettangolari
  • PHOENIX_CONTACT > Connettori industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione1408481
Pezzi/conf.2 PZ
Sales keyBF7ABH -
Quantità di ordinazione minima2 PZ
Pagina catalogoPagina 649 (C_2_2017)
GTIN4046356618199
Peso per pezzo (confezione esclusa)18,050 g
Numero tariffa doganale85366990
Paese di origineCN (Cina)

Generalità

NotaPer contatti a crimpare CK2,5-ED...
Tecnica di connessioneAttacco a crimpare
Grado d'inquinamento3
Categoria di sovratensioneIII
N. poli8+PE
Numero contatti di potenza8
Numero contatti di comando0
Cicli di manovra≥ 500
DimensioniCOM
Numerazione contatto1 - 8
Sezione di collegamento0,5 mm² ... 4 mm²
Sezione di collegamento AWG20 ... 12
Lunghezza di spelatura nei singoli conduttori7,5 mm
Indicazione per il montaggioL'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore

Condizioni ambientali

Temperatura ambiente (esercizio)-40 °C ... 100 °C (incluso il surriscaldamento)

Dati materiale

Materiale guarnizioneNBR
Materiale contattoLega di rame
Materiale superficie contattiAg (in alternativa Au)
Materiale inserto portacontattiPC

Dati elettrici

Tensione nominale contatti di potenza500
Tensione di dimensionamento (III/3)500 V
Tensione impulsiva di dimensionamento6 kV
Corrente di dimensionamento16 A

Normative e prescrizioni

Attacco a normaCUL
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 1408481 Connettori a innesto (EC000438)

Nome caratteristicanumero di contatti di potenza (EF012216)
Valore caratteristica8
Nome caratteristicanumero di contatti di controllo (EF012217)
Valore caratteristica0
Nome caratteristicainserto di contatti senza contatti (EF007324)
Valore caratteristicaSì
Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicaperno
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica8
Nome caratteristicadiametro del contatto maschio (EF007320)
Valore caratteristica2.5 mm
Nome caratteristicamateriale dell'inserto del connettore (EF007545)
Valore caratteristicamateriale termoplastico
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica16 A
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica100 °C
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica500 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica6 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica3
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo crimpato
Nome caratteristicacon griglia di protezione (EF000550)
Valore caratteristicaNo
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.5 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.5 mm²
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicamateriale termoplastico
Nome caratteristicamateriale del contatto (EF007544)
Valore caratteristicaaltre leghe di rame
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicacon conduttore di protezione (EF007468)
Valore caratteristicaSì
Nome caratteristicanumero min. di cicli di innesto (EF012212)
Valore caratteristica500
Nome caratteristicalarghezza (EF000008)
Valore caratteristica25.6 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica38.5 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica45 mm
