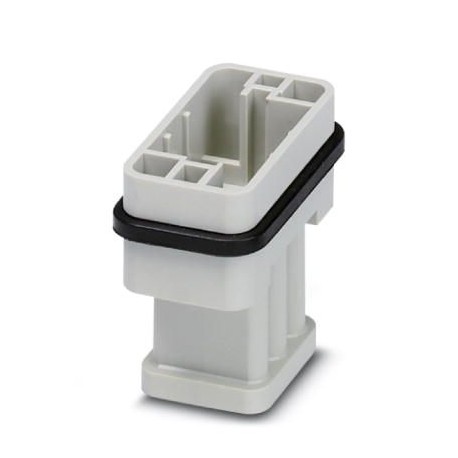

HC-COM-17-ESTC 1408465 PHOENIX CONTACT Inserto contatti
HC-COM-17-ESTC
1408465
PHOENIX_CONTACT
2
Inserto contatti
Inserto contatti, numero di poli: 17+PE, grandezza: COM, Maschio, Collegamento a crimpare, 200 V, 10 A, 0,14 mm² ... 2,5 mm², applicazione: Segnale
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1408465 |
|---|---|
| Pezzi/conf. | 2 PZ |
| Sales key | BF7ABH - |
| Quantità di ordinazione minima | 2 PZ |
| Pagina catalogo | Pagina 649 (C_2_2017) |
| GTIN | 4046356618175 |
| Peso per pezzo (confezione esclusa) | 15,900 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | CN (Cina) |
Generalità
| Nota | Per contatti a crimpare CK1,6-ED... |
|---|---|
| Tecnica di connessione | Attacco a crimpare |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| N. poli | 17+PE |
| Cicli di manovra | ≥ 500 |
| Dimensioni | COM |
| Numerazione contatto | 1 - 17 |
| Sezione di collegamento | 0,14 mm² ... 2,5 mm² |
| Sezione di collegamento AWG | 26 ... 14 |
| Lunghezza di spelatura nei singoli conduttori | 8 mm |
| 6 mm (con 2,5 mm²) | |
| Indicazione per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (incluso il surriscaldamento) |
|---|
Dati materiale
| Materiale guarnizione | NBR |
|---|---|
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PC |
Dati elettrici
| Tensione nominale contatti di potenza | 200 |
|---|---|
| Tensione di dimensionamento (III/3) | 200 V |
| Tensione impulsiva di dimensionamento | 4 kV |
| Corrente di dimensionamento | 10 A |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Caratteristica | Valore |
|---|---|
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 17 |
| inserto di contatti senza contatti (EF007324) | Sì |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 17 |
| diametro del contatto maschio (EF007320) | 1.6 mm |
| materiale dell'inserto del connettore (EF007545) | materiale termoplastico |
| corrente nominale In (EF008250) | 10 A |
| temperatura ambiente (EF002386) | 100 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 200 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| materiale del rivestimento di contatto (EF004020) | altro |
| materiale dell'inserto del contatto (EF008521) | materiale termoplastico |
| materiale del contatto (EF007544) | altre leghe di rame |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | Sì |
| numero min. di cicli di innesto (EF012212) | 500 |
| larghezza (EF000008) | 25.6 mm |
| altezza (EF000040) | 38.7 mm |
| profondità (EF000049) | 45 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1408465-HC-COM-17-ESTC | 126 Kbytes |
|
