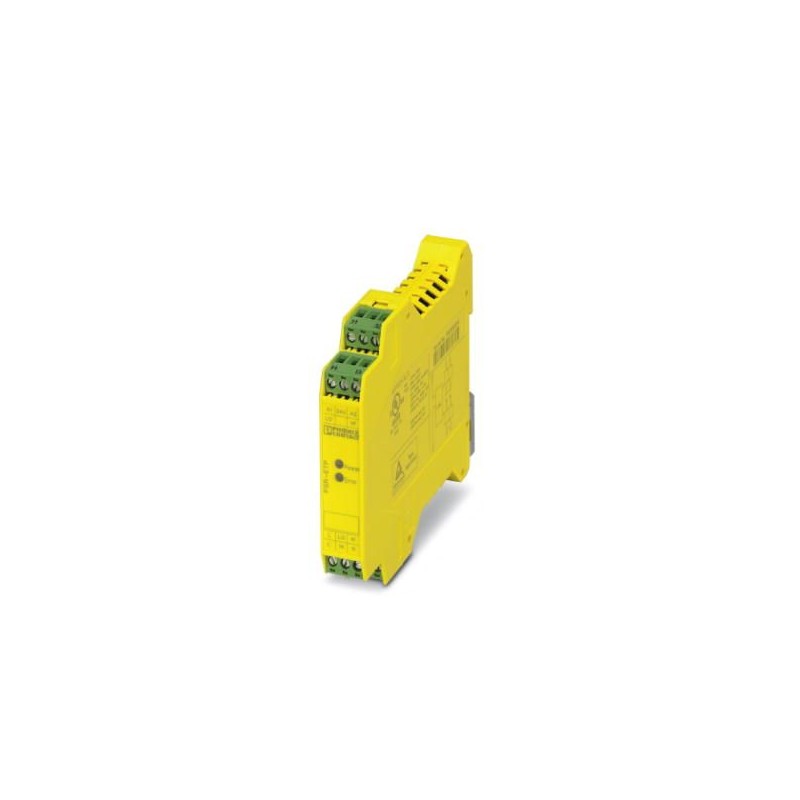

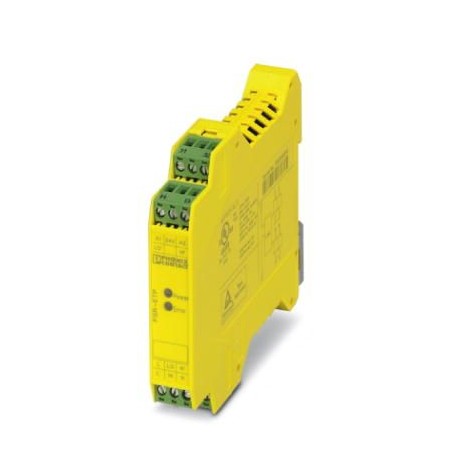

PSR-SPP- 24DC/ETP/1X1 2986562 PHOENIX CONTACT Relè di accoppiamento
Riferimento: PSR-SPP- 24DC/ETP/1X1
Codice: 2986562
Produttore: PHOENIX_CONTACT
Descrizione:
Relè di accoppiamento
Categorie:
- PHOENIX_CONTACT > Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- Recensioni
* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.
Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.
VISTI DI RECENTE
DETTAGLI
Dati commerciali
| Codice per l'ordinazione | 2986562 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA161 - |
| Pagina catalogo | Pagina 95 (C_8_2013) |
| GTIN | 4046356540780 |
| Peso per pezzo (confezione esclusa) | 186,700 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 65 °C |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | ≤ 85 % (Nella media annua; condensazione e formazioni di ghiaccio non consentite) |
| ≤ 85 % (Taglio; condensazione e formazioni di ghiaccio non consentite) | |
| Altezza | ≤ 2000 m (su NN) |
Dati d'ingresso
| Tensione di alimentazione del circuito di comando di dimensionamento US | |
|---|---|
| Tensione d'ingresso nominale UN | 24 V DC |
| Range tensione d'ingresso | 20,4 V DC ... 26,4 V DC |
| Range d'ingresso rispetto a UN | 0,85 ... 1,1 |
| Corrente di ingresso tipica UN | 75 mA |
| Corrente istantanea | 200 mA |
| Tempo di eccitazione tipica | 30 ms |
| Tempo di ripristino | 1 s |
| Indicazione tensione di esercizio | LED verde (POWER) |
Dati d'uscita
| Esecuzione dei contatti | 1 contatto di sicurezza |
|---|---|
| Materiale dei contatti | AgNi, doratura sottile |
| Max. tensione commutabile | 250 V AC (125 V DC) |
| Min. tensione commutabile | 15 V AC/DC |
| Corrente di carico permanente | 5 A (Contatto in chiusura, osservare derating) |
| Max. corrente d'inserzione | 5 A |
| Min. corrente d’inserzione | 100 mA |
| arit. Corrente totale | 25 A2(ITH2= I12+ ... + IN2) |
| Potere di interruzione minimo | 1,5 W |
| Durata meccanica | circa 107cicli di manovre |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 186,7 g |
| Posizione d'installazione | a piacere (tenere conto del derating) |
| Tipo di montaggio | Montaggio su guida |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Grado di protezione | IP20 |
| IP54 | |
| Grado di protez. luogo di installazione min. | IP54 |
| Colore custodia | giallo |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| a innesto | sì |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178 |
| Tensione di isolamento di nominale | 250 V AC |
| Tensione impulsiva di dimensionamento / isolamento | 6 kV / separazione sicura (mediante impedenza di protezione) |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Urti | 15g |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
| UL, USA / Canada | UL richiesta |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
