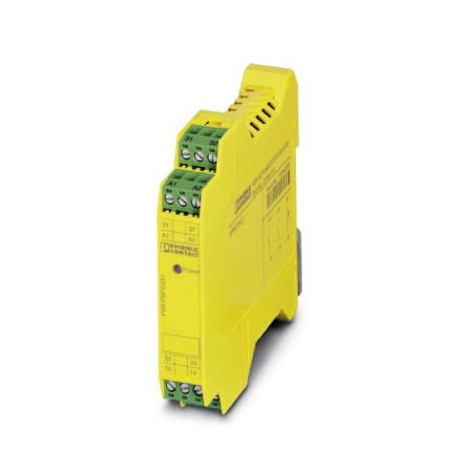

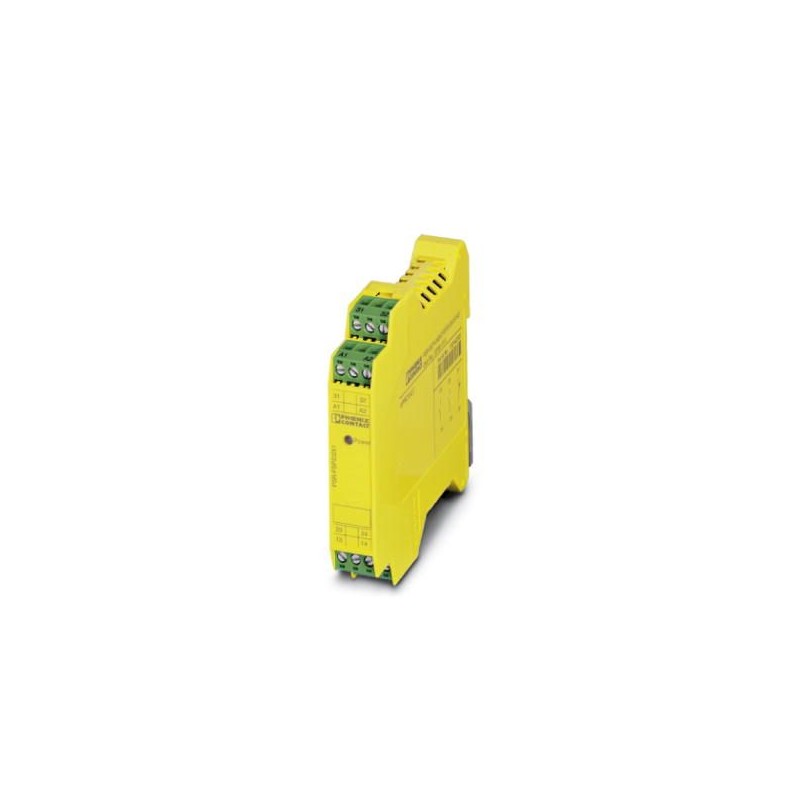

PSR-SCP- 24DC/FSP2/2X1/1X2 2986575 PHOENIX CONTACT Relè di accoppiamento
PSR-SCP-24DC/FSP2/2X1/1X2
2986575
PHOENIX_CONTACT
Relè di accoppiamento
Relè di accoppiamento sicuro per applicazioni SIL 2 ad alta e bassa richiesta, accoppia i segnali di uscita digitali al dispositivo periferico, 2 circuiti di sgancio, 1 contatto di segnalazione, modulo per l'applicazione Safe State Off, filtro impulsi di prova integrato, morsetti a vite a innesto, larghezza: 17,5 mm
relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2986575 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA161 - |
| Pagina catalogo | Pagina 287 (C_6_2017) |
| GTIN | 4046356553322 |
| Peso per pezzo (confezione esclusa) | 108,770 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 55 °C (tenere conto del derating) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Altezza | ≤ 2000 m (su NN) |
Dati d'ingresso
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC -15 % / +10 % |
|---|---|
| Corrente di alimentazione, di comando, di dimensionamento IS | tip. 55 mA |
| Assorbimento di potenza a US | tip. 1,32 W |
| Corrente istantanea | max. 100 mA |
| Tip. tempo di eccitazione con Us | 50 ms |
| Tempo di diseccitazione tipico | 50 ms |
| Tempo di ripristino | 1 s |
| Indicazione tensione di esercizio | 1 x LED giallo |
| Circuito di protezione | Prot. contro le sovratensioni Diodo soppressore, 33 V (A1 - A2) |
| Frequenza di commutazione massima | 0,5 Hz |
| Tempo filtro | max. 5 ms (su A1 in presenza di interruzioni di tensione con Us) |
| max. 2 ms (Larghezza degli impulsi di prova; impulsi di prova alti a A1/A2) | |
| ≥ 100 ms (Larghezza degli impulsi di prova; impulsi di prova alti a A1/A2) | |
| Vel. impulsi prova = 80 x largh. impulsi prova | |
| max. 5 ms (Larghezza degli impulsi di prova; impulsi di prova bassi a A1/A2) | |
| ≥ 50 ms (Velocità degli impulsi di prova; impulsi di prova alti a A1/A2) | |
| Vel. impulsi prova = 15 x largh. impulsi prova |
Dati d'uscita
| Esecuzione dei contatti | 2 contatti di sicurezza |
|---|---|
| 1 circuito di retroazione | |
| Materiale dei contatti | AgCuNi, + 0,2 µm Au |
| Max. tensione commutabile | 250 V AC/DC (Contatto di chiusura / contatto in apertura, tenere conto della curva di carico) |
| Min. tensione commutabile | 15 V AC/DC (Contatto in chiusura / contatto in apertura) |
| Corrente di carico permanente | 5 A (Contatto in chiusura, osservare derating) |
| 100 mA (Contatto di segnalazione) | |
| Max. corrente d'inserzione | 5 A (Contatto in chiusura) |
| 100 mA (Contatto di segnalazione) | |
| Min. corrente d’inserzione | 5 mA (Contatto in chiusura / contatto in apertura) |
| arit. Corrente totale | 50 A2(tenere conto del derating) |
| Max. potenza commutabile (carico ohmico) | 120 W (24 V DC, τ = 0 ms, contatto in apertura: 2,4 W) |
| 192 W (48 V DC, τ = 0 ms, contatto in apertura: 4,8 W) | |
| 162 W (60 V DC, τ = 0 ms, contatto in apertura: 6 W) | |
| 66 W (110 V DC, τ = 0 ms, contatto in apertura: 11 W) | |
| 60 W (220 V DC, τ = 0 ms, contatto in apertura: 22 W) | |
| 1250 VA (250 V AC, τ = 0 ms, contatto in apertura: 25 VA) | |
| Potenza commutabile (carico induttivo) massima | 72 W (24 V DC, τ = 40 ms, contatto in apertura: 2,4 W) |
| 43 W (48 V DC, τ = 40 ms, contatto in apertura: 4,8 W) | |
| 41 W (60 V DC, τ = 40 ms, contatto in apertura: 6 W) | |
| 35 W (110 V DC, τ = 40 ms, contatto in apertura: 11 W) | |
| 48 W (220 V DC, τ = 40 ms, contatto in apertura: 22 W) | |
| Potenza commutabile | min. 75 mW |
| Durata meccanica | 10x 106cicli di manovre |
| Fusibile d'uscita | 10 A gL/gG (Contatto in chiusura) |
| 4 A gL/gG (per applicazioni Low Demand) | |
| 150 mA Rapido (Contatto di segnalazione) |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 108,77 g |
| Posizione d'installazione | a scelta |
| Tipo di montaggio | Montaggio su guida |
| Grado di protezione | IP20 |
| IP54 | |
| Grado di protez. luogo di installazione min. | IP54 |
| Materiale custodia | PBT |
| Colore custodia | giallo |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| a innesto | sì |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
Dati tecnici di sicurezza
| Categoria di arresto | 0 |
|---|---|
| Denominazione | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 2 (max. 10 % del SIL complessivo; il grado di copertura diagnostica (DC) dell'unità di comanda A1/A2 deve essere ≥ 90 %) |
| Denominazione | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 2 (max. 10 % del SIL complessivo; il grado di copertura diagnostica (DC) dell'unità di comanda A1/A2 deve essere ≥ 90 %) |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | c (Il grado di copertura diagnostica (DC) dell'unità di comando su A1/A2 deve essere ≥ 90 %) |
| Categoria | 1 (Il grado di copertura diagnostica (DC) dell'unità di comando su A1/A2 deve essere ≥ 90 %) |
| Denominazione | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 1 (max. 10 % del SIL complessivo; il grado di copertura diagnostica (DC) dell'unità di comanda A1/A2 deve essere ≥ 90 %) |
| Denominazione | EN 50156 |
| Safety Integrity Level (SIL) | 2 |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178/VDE 0160 |
| Tensione di isolamento di nominale | 250 V AC |
| Tensione impulsiva di dimensionamento / isolamento | Separazione sicura, isolamento rinforzato 6 kV tra i circuiti di comando (A1/A2), (31/32), (13/14, 23/24) |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Urti | 15g |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
| Conformità | CE conforme |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | apparecchio base |
| montaggio su guida portante possibile (EF003972) | Sì |
| con morsetti amovibili (EF003340) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| adatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268) | No |
| adatto per monitoraggio di valvole (EF007272) | No |
| adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) | No |
| adatto per il monitoraggio di sensori tattili (EF007271) | No |
| adatto per il monitoraggio di interruttori magnetici (EF007266) | No |
| adatto per il monitoraggio di interruttori di prossimità (EF007267) | No |
| analisi degli ingressi (EF008245) | altro |
| con ingresso di avvio (EF003342) | No |
| con funzione muting (EF004057) | No |
| con circuito di reazione (EF003343) | No |
| ritardo di caduta (EF001129) | 0.05 s |
| numero di uscite di contatto sicure e non ritardate (EF003344) | 0 |
| numero di uscite di contatto sicure e ritardate (EF003345) | 0 |
| numero di uscite sicure, non ritardate, semiconduttore (EF003346) | 0 |
| numero di uscite sicure, ritardate, semiconduttore (EF003347) | 0 |
| numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) | 0 |
| numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) | 0 |
| numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) | 0 |
| numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) | 0 |
| categoria di arresto secondo IEC 60204 (EF007498) | altro |
| con omologazione per BG BIA (EF004145) | No |
| con omologazione secondo UL (EF001783) | No |
| larghezza (EF000008) | 17.5 mm |
| altezza (EF000040) | 99 mm |
| profondità (EF000049) | 114.5 mm |
