PHOENIX_CONTACTBORNASSC 2,5/ 4 3042272 PHOENIX CONTACT Giunto COMBI

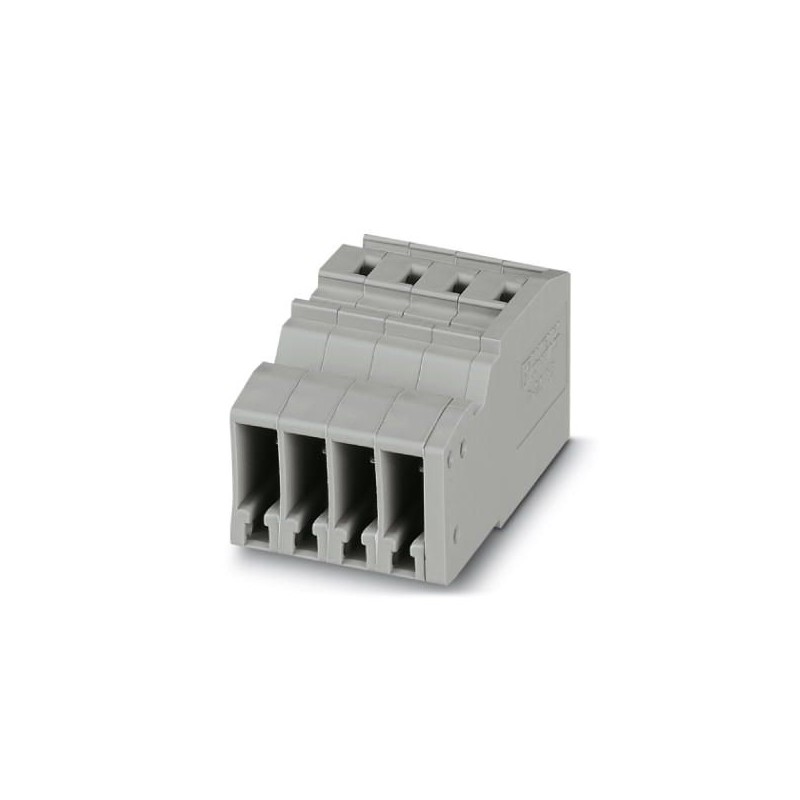

PHOENIX_CONTACT SC 2,5/ 4 3042272 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

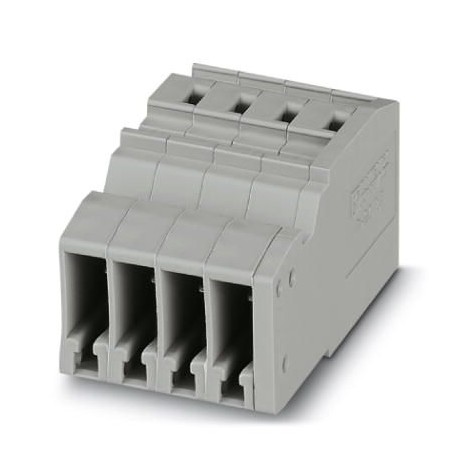

SC 2,5/ 4 3042272 PHOENIX CONTACT Giunto COMBI

Riferimento: SC 2,5/ 4

Codice: 3042272

Produttore: PHOENIX_CONTACT

Descrizione:

Giunto COMBI
Giunto COMBI, tensione nominale: 500 V, corrente nominale: 24 A, numero di collegamenti: 1, numero di poli: 4, tipo di collegamento: collegamento a molla, dimensionamento della sezione: 2,5 mm², sezione: 0,08 mm² - 4 mm², colore: grigio

Categorie:

  • morsetti di giunzione > adattatore di connessione alla morsettiera
  • PHOENIX_CONTACT > BORNAS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 203,75 €

Prezzo unitario: 4,075 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione3042272
Pezzi/conf.50 PZ
Sales keyBE2145 -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 315 (C_1_2017)
GTIN4017918922641
Peso per pezzo (confezione esclusa)11,930 g
Numero tariffa doganale85366990
Paese di originePL (Polonia)

Generalità

N. poli4
Numero di piani1
Numero collegamenti1
Sezione nominale2,5 mm²
Coloregrigio
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Campo di applicazioneIndustria ferroviaria
Costruzione di macchine
Costruzione di impianti
Corrente di carico massima24 A (con una sezione conduttore di 2,5 mm²)
Tensione impulsiva di dimensionamento6 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Potenza dissipata massima in condizioni nominali0,77 W
Corrente di carico massima24 A (con una sezione conduttore di 4 mm²)
Corrente nominale IN24 A
Tensione nominale UN500 V
Parete laterale apertaSì
Cicli di manovra meccanica100
Risultato prova di tensione impulsivaControllo superato
Valore nominale prova di tensione impulsiva7,3 kV
Risultato prova tensione alternataControllo superato
Valore nominale tensione alternata massima sopportata1,89 kV
Risultato della sede fissa sul supporto di fissaggioControllo superato
Sede fissa sul supporto di fissaggioParete di metallo 6 mm
Valore nominale1 N
Risultato prova di resistenza ai cortocircuitiControllo superato
Prova di resistenza ai cortocircuiti sezione del conduttore2,5 mm²
Corrente di breve durata0,3 kA
Risultato prova termicaControllo superato
Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione30 s
Risultato prova vibrazioni, rumori a banda largaControllo superato
Specifica di prova vibrazioni, rumori a banda largaDIN EN 50155 (VDE 0115-200):2008-03
Spettro di provaControllo della durata categoria 1, classe B, sulla cassetta di distribuzione del veicolo
Frequenza di provaf1= 5 Hz a f2= 150 Hz
Livello ASD0,964 (m/s2)2/Hz
Accelerazione0,58 g
Durata di prova per asse5 h
Direzioni di provaAsse X, Y e Z
Risultato test di sollecitazioni meccanicheControllo superato
Specifica di prova test di sollecitazioni meccanicheDIN EN 50155 (VDE 0115-200):2008-03
Forma urtiSemisinusoidale
Accelerazione5g
Durata urti30 ms
Numero di urti per direzione3
Direzioni di provaAsse X, Y e Z (pos. e neg.)
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)130 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))130 °C
Inserto materiale isolante statico a freddo-60 °C
Reazione al fuoco per veicoli su rotaia (DIN 5510-2)Controllo superato
Metodo di prova con una fiamma di prova (DIN EN 60695-11-10)V0
Indice dell'ossigeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Classe I2
NF F16-101, NF F10-102 Classe F2
Infiammabilità della superficie NFPA 130 (ASTM E 162)superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)superata
Tossicità dei fumi NFPA 130 (SMP 800C)superata
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)28 MJ/kg
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Dimensioni

Larghezza20,8 mm
Spessore della piastra terminale2,2 mm
Lunghezza37,2 mm
Altezza18,8 mm
Passo5,2 mm

Dati di collegamento

CollegamentoAttacco connettore
Lunghezza del tratto da spelare8 mm ... 10 mm
Attacco a normaIEC 61984
Sezione conduttore rigido min.0,08 mm²
Sezione conduttore rigido max.4 mm²
Sezione trasversale conduttore AWG min.28
Sezione trasversale conduttore AWG max.12
Sezione conduttore flessibile min.0,08 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione min. conduttore flessibile AWG28
Sezione max. del conduttore flessibile AWG14
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,14 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.2,5 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,14 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.2,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.0,5 mm²
Calibro a tamponeA3

Normative e prescrizioni

Attacco a normaCUL
IEC 61984
Classe di combustibilità a norma UL 94V0
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 3042272 Morsetti di giunzione (EC002021)

Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.08 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.08 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.08 mm²
Nome caratteristicanumero totale di poli escluso contatto di terra (EF006240)
Valore caratteristica1
Nome caratteristicalarghezza (EF000008)
Valore caratteristica22.8 mm
Nome caratteristicaallineabile (EF006169)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-3042272-SC 2,5/ 4
120 Kbytes
PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT
69 Mbytes
