CABLE-FCN40/4X14/ 3,0M/S7-OUT 2321208 PHOENIX CONTACT Cavi
CABLE-FCN40/4X14/ 3,0M/S7-OUT
2321208
PHOENIX_CONTACT
Cavi

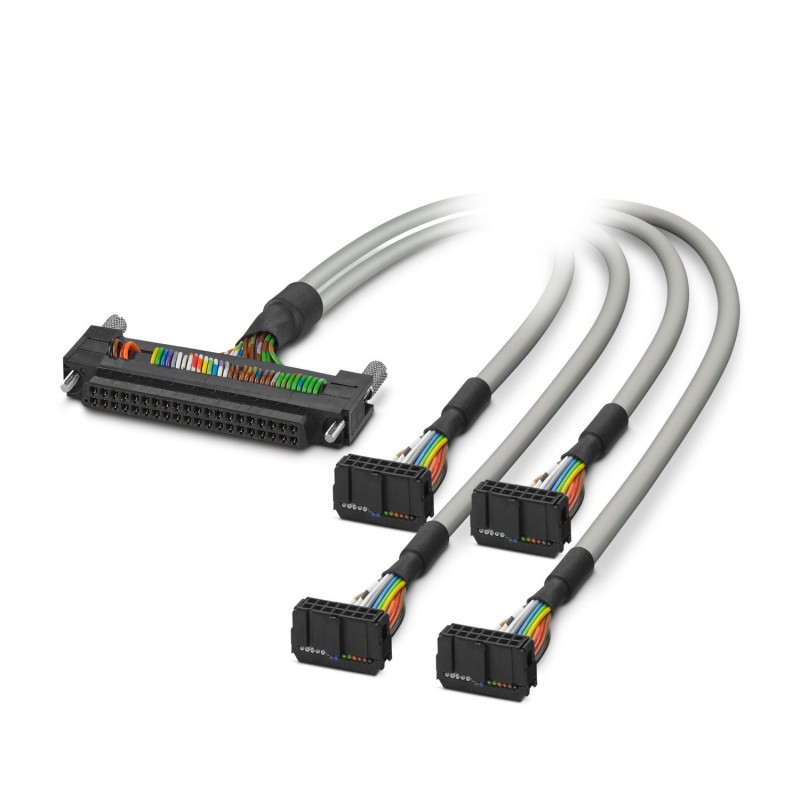

Cavo tondo già pronto; controllo: Siemens S7-300 (6ES7 322-1BP00-0AA0 e 6ES7 322-1BP50-0AA0 (collegamento negativo)); collegamento 1: connettore a innesto Fujitsu (1x 40 poli); collegamento 2: collegamento IDC/FLK femmina (4x 14 poli); Lunghezza del cavo: 3 m
Cavo intestato; controllore: Siemens S7-300 (6ES7 322-1BP00-0AA0 e 6ES7 322-1BP50-0AA0 (commutazione negativa)); connessione 1: Connettore Fujitsu (1x 40-poli); connessione 2: IDC/FLK conduttore femmina (4x 14-poli); lunghezza cavo: 3 m
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo di sistema |
| Condizioni ambientali | |
| Grado di protezione | IP00 |
| Grado di protezione (Luogo di installazione) | ≥ IP54 (Luogo di installazione) |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (Posa fissa) |
| -10 °C ... 70 °C (Posa mobile) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m |
| Tensione di esercizio (AC) | ≤ 30 V AC |
| Tensione di esercizio (DC) | ≤ 60 V DC |
| Rapporto ciclo di esercizio | 100 % ED |
| Corrente (per circuito, 50 °C) | ≤ 1 A (allo stato non arrotolato, vedi declassamento) |
| Corrente (per circuito, 70 °C) | ≤ 0,6 A (allo stato non arrotolato, vedi declassamento) |
| Controllore supportato SIEMENS S7-300 / ET 200 M | |
| Scheda I/O adatta | 6ES7322-1BP50-0AA0 |
| 6ES7322-1BP00-0AA0 | |
| Lunghezza cavo | 3 m |
| 10X0.14 [PVC] | |
| UL AWM Style | 2464/1061 |
| Numero di poli | 10 |
| Schermato | no |
| Tipo di cavo | 10X0.14 [PVC] |
| Tipo di conduttore | Cavo intestato |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Linea segnale AWG | 26 |
| Sezione del conduttore | 10x 0,14 mm² |
| Diametro filo con guaina isolante | 1 mm ±0,03 mm |
| Diametro esterno conduttore | 6,10 mm ±0,4 mm |
| Guaina esterna, materiale | PVC semi rigido |
| Guaina esterna, colore | grigio |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza linea | ≤ 145 Ω/km (20 °C) |
| Resistenza di isolamento | ≥ 20 MΩ*km (20 °C) |
| Raggio di piegatura minimo, fisso | 52 mm |
| Raggio di piegatura minimo, mobile | 98 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 5000 |
| Assenza di alogeni | no |
| Resistenza alla fiamma | IEC 60332-1-2 (tubatura) |
| VDE 0842, parte 332-1-2 (tubatura) | |
| IEC 60332-3-22 (tubatura) | |
| UL VW-1 | |
| CSA FT-1 | |
| Resistenza all'olio | contro gli spruzzi occasionali (tubatura) |
| Versione di cavi | Cavo sezionatore per quattro moduli |
| Codice colore | |
| nero | Fujitsu40 (A1) = IDC/FLK14-1 (1) |
| marrone | Fujitsu40 (A2) = IDC/FLK14-1 (2) |
| rosso | Fujitsu40 (A3) = IDC/FLK14-1 (3) |
| arancione | Fujitsu40 (A4) = IDC/FLK14-1 (4) |
| giallo | Fujitsu40 (A5) = IDC/FLK14-1 (5) |
| verde | Fujitsu40 (A6) = IDC/FLK14-1 (6) |
| blu | Fujitsu40 (A7) = IDC/FLK14-1 (7) |
| viola | Fujitsu40 (A8) = IDC/FLK14-1 (8) |
| bianco | Fujitsu40 (A9) = IDC/FLK14-1 (10) |
| grigio | Fujitsu40 (A10) = IDC/FLK14-1 (9) |
| nero | Fujitsu40 (A11) = IDC/FLK14-2 (1) |
| marrone | Fujitsu40 (A12) = IDC/FLK14-2 (2) |
| rosso | Fujitsu40 (A13) = IDC/FLK14-2 (3) |
| arancione | Fujitsu40 (A14) = IDC/FLK14-2 (4) |
| giallo | Fujitsu40 (A15) = IDC/FLK14-2 (5) |
| verde | Fujitsu40 (A16) = IDC/FLK14-2 (6) |
| blu | Fujitsu40 (A17) = IDC/FLK14-2 (7) |
| viola | Fujitsu40 (A18) = IDC/FLK14-2 (8) |
| bianco | Fujitsu40 (A19) = IDC/FLK14-2 (10) |
| grigio | Fujitsu40 (A20) = IDC/FLK14-2 (9) |
| nero | Fujitsu40 (B1) = IDC/FLK14-3 (1) |
| marrone | Fujitsu40 (B2) = IDC/FLK14-3 (2) |
| rosso | Fujitsu40 (B3) = IDC/FLK14-3 (3) |
| arancione | Fujitsu40 (B4) = IDC/FLK14-3 (4) |
| giallo | Fujitsu40 (B5) = IDC/FLK14-3 (5) |
| verde | Fujitsu40 (B6) = IDC/FLK14-3 (6) |
| blu | Fujitsu40 (B7) = IDC/FLK14-3 (7) |
| viola | Fujitsu40 (B8) = IDC/FLK14-3 (8) |
| bianco | Fujitsu40 (B9) = IDC/FLK14-3 (10) |
| grigio | Fujitsu40 (B10) = IDC/FLK14-3 (9) |
| nero | Fujitsu40 (B11) = IDC/FLK14-4 (1) |
| marrone | Fujitsu40 (B12) = IDC/FLK14-4 (2) |
| rosso | Fujitsu40 (B13) = IDC/FLK14-4 (3) |
| arancione | Fujitsu40 (B14) = IDC/FLK14-4 (4) |
| giallo | Fujitsu40 (B15) = IDC/FLK14-4 (5) |
| verde | Fujitsu40 (B16) = IDC/FLK14-4 (6) |
| blu | Fujitsu40 (B17) = IDC/FLK14-4 (7) |
| viola | Fujitsu40 (B18) = IDC/FLK14-4 (8) |
| bianco | Fujitsu40 (B19) = IDC/FLK14-4 (10) |
| grigio | Fujitsu40 (B20) = IDC/FLK14-4 (9) |
| Connessione 1 | |
| Collegamento | Connettore Fujitsu |
| Tipo | FCN 367 |
| Numero collegamenti | 1 |
| Numero di poli | 40 |
| Cicli di manovra | > 50 |
| Passo | 2,54 mm |
| Connessione 2 | |
| Attacco a norma | in conformità alla norma IEC 60603-13 |
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 4 |
| Numero di poli | 14 |
| Cicli di manovra | > 50 |
| Passo | 2,54 mm |
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
