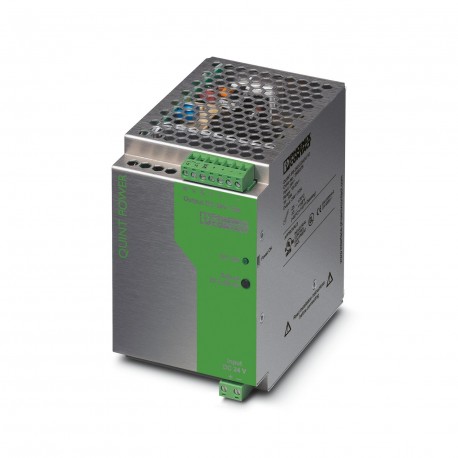

QUINT-PS- 24DC/24DC/10 2866378 PHOENIX CONTACT DC/DC Converter
QUINT-PS-24DC/24DC/10
2866378
PHOENIX_CONTACT
DC/DC Converter
Trasformatore CC-CC QUINT, commutato primario, ingresso: 24 V DC, uscita: 24 V DC/10 A
Convertitore QUINT DC-DC, switching, ingresso: 24 V DC, uscita: 24 V DC/10 A
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Dati di ingresso
| Tensione d'ingresso | 24 V DC |
| Intervallo tensione in entrata | 24 V DC |
| Range tensione d'ingresso | 18 V DC ... 32 V DC |
| Ingresso a range esteso | sì |
| Campo delle tensioni d'ingresso DC | 18 V DC ... 32 V DC |
| Tipo di tensione della tensione di alimentazione | DC |
| Impulso corrente di inserzione | < 20 A (tip.) |
| Integrale del picco di corrente di inserzione (I2t) | 0,3 A2s |
| Range di frequenze DC | 0 Hz |
| Tempo di copertura delle interruzioni di rete | > 3 ms (24 V DC) |
| Corrente assorbita | tip. 11,4 A (24 V) |
| Circuito di protezione | Protezione contro le sovratensioni dei transienti; Varistore |
| Tempo di accensione tipico | < 1 s |
| Fusibile d'ingresso | 25 A (ritardato, interno) |
Dati di uscita
| Efficienza | > 88 % |
| Tensione di uscita nominale | 24 V DC ±1 % |
| Regolazione tensione di uscita (USet) | 22,5 V DC ... 28,5 V DC (> 24 V DC, potenza costante limitata) |
| Corrente nominale di uscita (IN) | 10 A (-25 °C ... 60 °C) |
| Declassamento | 60 °C ... 70 °C (2,5 %/K) |
| Resistenza alimentazione di ritorno | 35 V DC |
| Protezione contro la sovratensione sull'uscita (OVP) | < 35 V DC |
| Carico capacitivo massimo | Illimitato |
| Limitazione attiva di corrente | circa 18 A |
| Scostamento regolazione | < 1 % (variazione di carico statica 10 % ... 90 %) |
| < 2 % (variazione di carico dinamica 10 % ... 90 %) | |
| < 0,1 % (variazione tensione in ingresso ±10 %) | |
| Ripple residuo | < 60 mVSS |
| Potenza d'uscita | 240 W |
| Max. potenza dissipata a vuoto | < 2 W |
| Max. potenza dissipata con carico nominale | < 28 W |
| Tempo di risposta | < 2 ms (UOUT(10 % ... 90 %)) |
| Collegamento in parallelo | sì, per ridondanza e incremento potenza |
| Possibilità di collegamento in serie | sì |
| Segnale: DC OK, attiva | |
| Descrizione dell'uscita | UOUT> 21,5 V: Segnale High |
| Max. tensione commutabile | ≤ 24 V DC |
| Tensione d'uscita | + 24 V DC |
| Corrente di carico permanente | ≤ 40 mA |
| Segnale: DC OK, libera da potenziale | |
| Descrizione dell'uscita | U out > 21,5V: Contatto chiuso |
| Max. tensione commutabile | ≤ 30 V AC/DC |
| Corrente di carico permanente | ≤ 1 A |
Dati di collegamento
| Ingresso | |
| Collegamento | Morsetto a vite estraibile |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
| Uscita | |
| Collegamento | Morsetto a vite estraibile |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
| Segnale | |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Segnalazione
| Tipi di segnalazione | LED |
| Uscita di commutazione attiva | |
| Indicazione tensione di esercizio | LED verde |
| Uscita segnale: DC OK, attiva | |
| Segnalazione stato | LED "DC OK" verde |
| Uscita segnale: DC OK, libera da potenziale | |
| Segnalazione stato | LED "DC OK" verde |
Caratteristiche elettriche
| Numero fasi | 1,00 |
| Tensione di isolamento ingresso/uscita | 1 kV (Collaudo) |
| 1,5 kV (omologazione) |
Caratteristiche articolo
| Tipo di prodotto | DC/DC converter |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Stato di manutenzione dei dati | |
| Revisione articolo | 06 |
| Caratteristiche di isolamento | |
| Classe di protezione | III |
| Grado d'inquinamento | 2 |
Dimensioni
| Disegno quotato |  |
| Larghezza | 80 mm |
| Altezza | 130 mm |
| Profondità | 125 mm |
| Dimensioni di montaggio | |
| Distanza di montaggio destra/sinistra | 0 mm / 0 mm (≤ 70 °C) |
| Distanza di installazione lato destro/sinistro (attivo) | 15 mm / 15 mm (≤ 70 °C) |
| Distanza di montaggio in alto/in basso | 50 mm / 50 mm (≤ 70 °C) |
| Distanza di montaggio in alto/in basso (attiva) | 50 mm / 50 mm (≤ 70 °C) |
| Montaggio alternativo | |
| Larghezza | 122 mm |
| Altezza | 130 mm |
| Profondità | 83 mm |
Montaggio
| Nota per il montaggio | affiancabile: orizzontale 0 mm, verticale 50 mm |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Con verniciatura di protezione | no |
Indicazioni materiale
| Materiale custodia | Metallo |
| Materiale della custodia | AluNox (AlMg1) |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Umidità dell'aria massima consentita (funzionamento) | 95 % (a 25 °C, nessuna condensa) |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
Normative e prescrizioni
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Sicurezza elettrica a norma | EN 60950-1/VDE 0805 (SELV) |
| Riferimento normativo - Protezione da pericolose correnti elettriche, requisiti base per la separazione sicura negli impianti elettrici | EN 50178 |
| Riferimento normativo – Bassa tensione di protezione | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Separazione sicura a norma | DIN VDE 0100-410 |
| Norma - Sicurezza dei trasformatori | EN 61558-2-17 |
Omologazioni
| Omologazione per settore navale | DNV GL (EMC A), ABS |
| Omologazioni UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL/C-UL Listed UL 1604 Class I, Division 2, Groups A, B, C, D |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 89/336/CEE |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Custodia | Level 3 |
| Scariche elettrostatiche | |
| Scarica contatti | 8 kV |
| Scarica in aria | 8 kV |
| Osservazioni | Criterio B |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 2 GHz |
| Forza del campo di prova | 10 V/m |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | 2 kV (Level 3 - asimmetrico) |
| Uscita | 2 kV (Level 3 - asimmetrico) |
| Segnale | 1 kV (Level 2 - asimmetrico) |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Osservazioni | Criterio B |
| Ingresso/uscita | 2 kV (Level 3 - asimmetrico) |
| ingresso/uscita/segnale | 1 kV (Level 3 - asimmetrico) |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| I/O/S | Level 3 - asimmetrico |
| Frequenza | 0,15 MHz ... 80 MHz |
| Osservazioni | Criterio A |
| Tensione | 10 V |
| Cadute di tensione | |
| Norme/Disposizioni | EN 61000-4-11 |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 61000-6-3 |
| Tensione di radiodisturbo secondo norma EN 55011 | EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico |
| Raggio di radiodisturbo secondo norma EN 55011 | EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2866378-QUINT-PS- 24DC/24DC/10 | 126 Kbytes |
|
