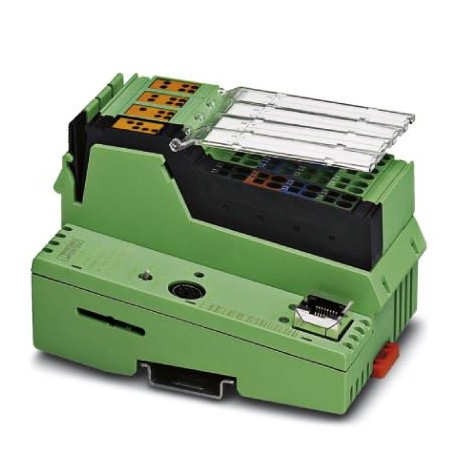

ILC 131 ETH 2700973 PHOENIX CONTACT Controllore
Riferimento: ILC 131 ETH
Codice: 2700973
Produttore: PHOENIX_CONTACT
Descrizione:
Controllore
Il controllore Inline offre la possibilità di comunicare tramite PROFINET e Modbus/TCP. La programmazione avviene con PC Worx Express o PC Worx (IEC 61131-3).
Categorie:
- sistemi di controllo industriali (PLC) > CPU per impianti
- PHOENIX_CONTACT > Sistemi di controllo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- ETIM
- Recensioni
DETTAGLI
Dati commerciali
| Codice per l'ordinazione | 2700973 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DRAAAA - |
| Pagina catalogo | Pagina 80 (C_6_2017) |
| GTIN | 4046356665490 |
| Peso per pezzo (confezione esclusa) | 350,000 g |
| Numero tariffa doganale | 85371091 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Urti | 25g, criterio 1, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | 5g |
Sistema di controllo
| Utensili Engieering | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Linguaggi di programmazione supportati | Programmazione a norma IEC 61131-3 |
| Tool di diagnostica | DIAG+ |
| Tool di configurazione | Config+ a partire dalla versione 1.01 |
Sistema IEC 61131
| Utensili Engieering | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Memoria programmi | 192 kByte |
| Memoria dati | 192 kByte |
| Memoria dati ritentivi | 8 kByte (NVRAM) |
| Numero task di controllo | 8 |
| Clock in tempo reale | sì |
Funzione bus di campo
| Numero dati di processo | max. 2048 Bit (INTERBUS) |
|---|---|
| max. 8192 Bit (Client Modbus/TCP interno) | |
| Numero di utilizzatori supportati | max. 63 |
| Numero di utilizzatori bus locale collegabili | max. 63 (Osservare l’assorbimento di corrente) |
| numero delle stazioni con canale parametri | max. 8 |
Interfaccia dati
| Interfaccia | Ethernet 10Base-T/100Base-TX |
|---|---|
| Numero | 1 |
| Collegamento | Connettore femmina RJ45 |
| Velocità di trasmissione | 10/100 MBit/s |
| Interfaccia | Bus locale INTERBUS (master) |
| Numero | 1 |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBaud / 2 MBaud (commutabile) |
| Interfaccia | Parametrizzazione/Gestione/Diagnostica |
| Numero | 1 |
| Collegamento | Connettore femmina MINI-DIN a 6 poli (PS/2) |
| Velocità di trasmissione | max. 115,2 kBit/s |
Ingressi/Uscite diretti
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Numero ingressi | 8 |
| Collegamento | Ripartitore di potenziale Inline |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Descrizione dell'ingresso | EN 61131-2 tipo 1 NPN/PNP |
| Denominazione uscita | Uscite digitali |
| Numero uscite | 4 |
| Collegamento | Connessione a molla |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Corrente massima d'uscita per canale | 500 mA |
Alimentazione
| Corrente assorbita tipica | 210 mA |
|---|---|
| Max. corrente assorbita | 870 mA (Alimentazione logica 370 mA + alimentazione di tensione analogica 500 mA) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC |
| Ripple residuo | ± 5 % |
| Potenza dissipata | max. 5 W |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Emissioni | Verifica dell’emissione di disturbi a norma EN 61000-6-4 EN 55011 Classe A |
| Immunità ai disturbi Surge | Verifica dell’immunità ai disturbi a norma EN 61000-6-2 Sovratensione transitoria (Surge) EN 61000-4-5/IEC 61000-4-5 Criterio B, linee di alimentazione DC: 0,5 kV/0,5 kV (simmetrico/asimmetrico), schermatura cavo del bus di campo 1 kV |
| Immunità ai disturbi Burst | Verifica dell’immunità ai disturbi a norma EN 61000-6-2 Transitori veloci (burst) EN 61000-4-4/IEC 61000-4-4 Criterio A, tutte le interfacce 1 kVCriterio B, tutte le interfacce 2 kV |
| Immunità ai disturbi EF | Verifica dell’immunità ai disturbi a norma EN 61000-6-2 Campi elettromagnetici EN 61000-4-3/IEC 61000-4-3 Criterio A, intensità di campo: 10 V/m |
| Immunità ai disturbi ESD | Verifica dell’immunità ai disturbi a norma EN 61000-6-2 Scariche di elettricità statica (ESD) EN 61000-4-2/IEC 61000-4-2 Criterio B, carica elettrica dei contatti 6 kV, carica d'aria 8 kV |
| Immunità ai disturbi condotti | Verifica dell’immunità ai disturbi a norma EN 61000-6-2 Segnali di disturbo a frequenza indotta EN 61000-4-6/IEC 61000-4-6 Criterio A, tensione di prova 10 V |
| Vibrazione (trasporto e stoccaggio) | 5g |
| Urti | 25g, criterio 1, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | 5g |
Environmental Product Compliance
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250203eCl@ss 4.127240601eCl@ss 5.027242215eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027242207
ETIM for 2700973 Controllori logici programmabili (PLC) (EC000236)
Nome caratteristica
Valore caratteristica
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristicaversione (EF000010)
Valore caratteristicamodulare
Nome caratteristicatempo di elaborazione (1K, istruzione binaria) (EF003004)
Valore caratteristica0.0017 ms
Nome caratteristicanumero di interfacce HW Industrial Ethernet (EF003020)
Valore caratteristica1
Nome caratteristicanumero di interfacce PROFINET (EF006932)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS232 (EF003021)
Valore caratteristica1
Nome caratteristicanumero di interfacce HW seriali RS422 (EF003022)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS485 (EF003023)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW USB (EF003025)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW parallele (EF003026)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW wireless (EF006933)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW altre (EF003027)
Valore caratteristica1
Nome caratteristicanumero di uscite analogiche (EF001995)
Valore caratteristica0
Nome caratteristicanumero di ingressi analogici (EF001994)
Valore caratteristica0
Nome caratteristicanumero di ingressi digitali (EF001992)
Valore caratteristica8
Nome caratteristicanumero di uscite digitali (EF001993)
Valore caratteristica4
Nome caratteristicacon interfaccia ottica (EF003028)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per TCP/IP (EF003050)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIBUS (EF003052)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per CAN (EF003053)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EtherCAT (EF017564)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS (EF003054)
Valore caratteristicaSì
Nome caratteristicasupporta il protocollo per ASI (EF003051)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EIB (EF003055)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo pour Modbus (EF003057)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Data-Highway (EF003058)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet (EF003059)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SUCONET (EF003060)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per LON (EF003017)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET IO (EF007525)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET CBA (EF007524)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SERCOS (EF006657)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Foundation Fieldbus (EF007522)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EtherNet/IP (EF007521)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per AS-Interface Safety at Work (EF007519)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet Safety (EF007520)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS-Safety (EF006662)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIsafe (EF007526)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SafetyBUS p (EF007527)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per altri sistemi bus (EF003062)
Valore caratteristicaNo
Nome caratteristicalink IO master (EF007298)
Valore caratteristicaNo
Nome caratteristicacomponenti del sistema (EF004118)
Valore caratteristicaSì
Nome caratteristicacapacità di ridondanza (EF003156)
Valore caratteristicaNo
Nome caratteristicatipo di memoria (EF002996)
Valore caratteristicaNVRAM
Nome caratteristicadimensione memoria (EF002997)
Valore caratteristica192 kByte
Nome caratteristicaespansione di memoria possibile (EF003029)
Valore caratteristicaSì
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicamontaggio a parete/diretto possibile (EF007020)
Valore caratteristicaNo
Nome caratteristicamontaggio frontale possibile (EF007016)
Valore caratteristicaNo
Nome caratteristicamontaggio su rack possibile (EF007018)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)
Valore caratteristicaNo
Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicalarghezza (EF000008)
Valore caratteristica80 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica120.4 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica70.23 mm
