PHOENIX_CONTACTFLT 35/3+1 CTRL-2.0/I 2800125 PHOENIX CONTACT Scaricatore combinabile tipo 1/2

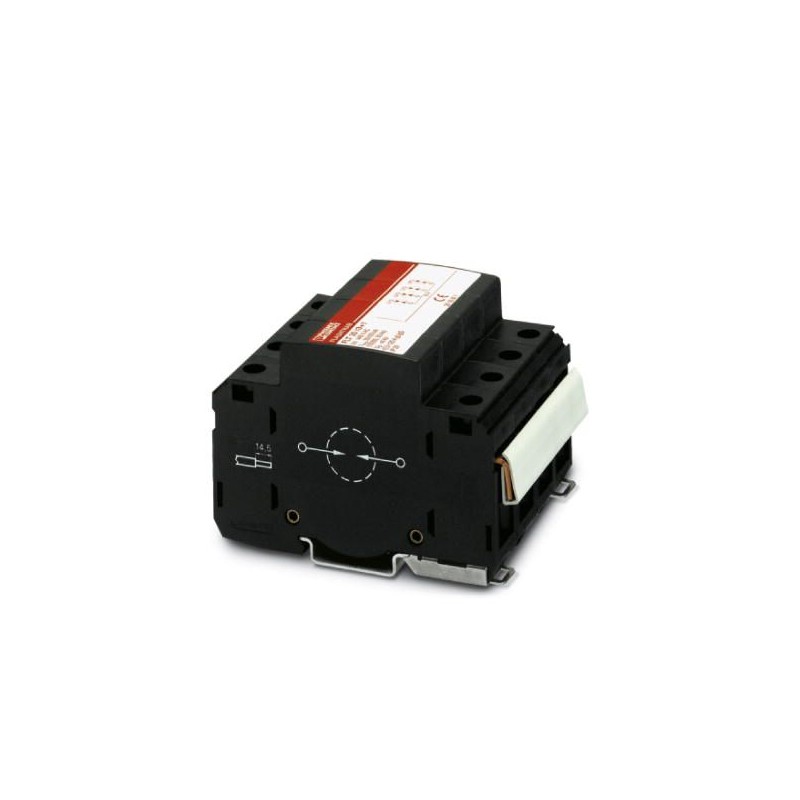

PHOENIX_CONTACT FLT 35/3+1 CTRL-2.0/I 2800125 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

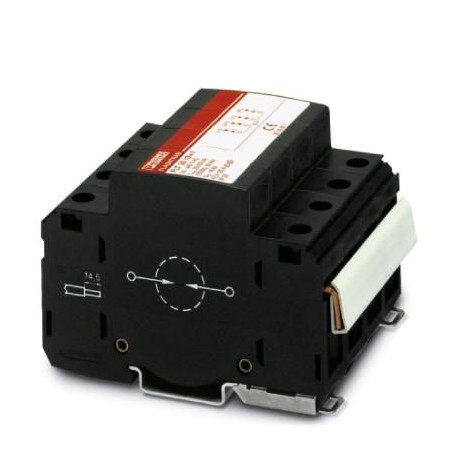

FLT 35/3+1 CTRL-2.0/I 2800125 PHOENIX CONTACT Scaricatore combinabile tipo 1/2

Riferimento: FLT 35/3+1 CTRL-2.0/I

Codice: 2800125

Produttore: PHOENIX_CONTACT

Descrizione:

Scaricatore combinabile tipo 1/2

Categorie:

  • PHOENIX_CONTACT

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2800125
Pezzi/conf.1 PZ
Sales keyCL1122 -
Pagina catalogoPagina 20 (TT_2011)
GTIN4046356481281
Peso per pezzo (confezione esclusa)707,900 g
Numero tariffa doganale85363030

Dimensioni

Altezza95 mm
Larghezza70,4 mm
Profondità65,7 mm
Unità del passo4 TE

Condizioni ambientali

Grado di protezioneIP20
Temperatura ambiente (esercizio)-40 °C ... 85 °C
Umidità dell'aria consentita (esercizio)≤ 95 %

Generalità

Sistema di alimentazione di corrente IECTT
TN-S
Materiale custodiaPA-GF
Classe di combustibilità a norma UL 94V0
Colorenero
Norme per distanze in aria e superficialiEN 60664-1
EN 61643-11
Tipo di montaggioGuida di supporto: 35 mm
TipoModulo guida monolitico
N. poli4
Segnalazione protezione contro le sovratensioni guastaottico
Direzione di azione3L-N & N-PE

Circuito di protezione

Classe di prova IECI
T1
Tipo ENT1
Massima tensione permanente UC260 V AC
Massima tensione permanente UC(L-N)260 V AC
Massima tensione permanente UC(N-PE)260 V AC
UT(resistenza TOV)335 V (5 sec. / L-N)
UT(a prova TOV)1200 V AC (200 ms / N-PE)
Frequenza nominale fN50 Hz
60 Hz
Corrente conduttori di terra IPE≤ 0,1 mA
Assorbimento di potenza in standby PC≤ 26 mVA
Corrente dispersa Imax(8/20) µs max. (L-N)35 kA
Corrente dispersa Imax(8/20) µs max. (N-PE)50 kA
Corrente atmosferica di prova (10/350) µs, carica17,5 As
Corrente atmosferica di prova (10/350) µs, energia specifica306 kJ/Ω (L-N)
Corrente atmosferica di prova (10/350) µs, picco di corrente limp35 kA (L-N)
Corrente nominale dispersa In(8/20)µs
Corrente nominale dispersa In(8/20) µs (L-N)35 kA
Corrente nominale dispersa In(8/20) µs (N-PE)50 kA
Tensione impulsiva di eccitazione a 6 kV (1,2/50)µs (L-N)≤ 2 kV
Tensione impulsiva di eccitazione a 6 kV (1,2/50)µs (N-PE)≤ 2 kV
Livello di protezione Up(L-N)≤ 2 kV
Livello di protezione UP(N-PE)≤ 2 kV
Tempo di risposta tA≤ 100 ns
Tempo di eccitazione tA(L-N)≤ 100 ns
Tempo di eccitazione tA(N-PE)≤ 100 ns
Prefusibile massimo per cablaggio standard400 A (NH-gL)
Resistenza contro i cortocircuiti IPcon prefusibile max. (effettiva)25 kA
Capacità di estinzione di corrente susseguente Ifi(L-N)3 kA
Capacità di annullamento corrente di sequenza Ifi(N-PE)100 A

Collegamento circuito di protezione

CollegamentoConnessione a vite
Tipo di collegamento INMorsetto a vite Biconnect
Tipo di collegamento OUTMorsetto a vite Biconnect
Tecnica di connessioneMorsetto Biconnect
FilettaturaM5
Coppia di serraggio4,5 Nm
Lunghezza di spelatura14,5 mm
Sezione conduttore flessibile min.0,5 mm²
Sezione conduttore flessibile max.25 mm²
Sezione conduttore rigido min.0,5 mm²
Sezione conduttore rigido max.35 mm²
Sezione trasversale conduttore AWG min.20
Sezione trasversale conduttore AWG max.2

Normative e prescrizioni

Norme/DisposizioniIEC 61643-1 2005
DIN EN 61643-11 2002
DIN EN 61643-11/A11 2007
