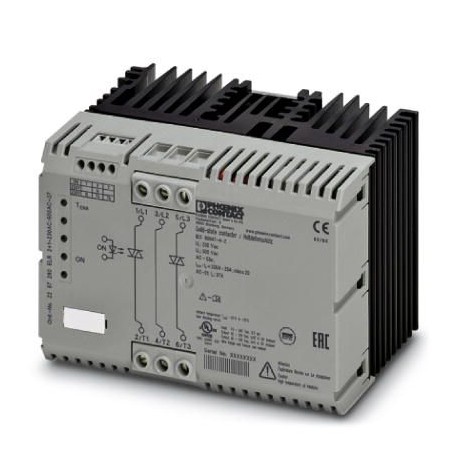

ELR 2+1-230AC/500AC-37 2297280 PHOENIX CONTACT Protezione dei semiconduttori
ELR 2+1-230AC/500AC-37
2297280
PHOENIX_CONTACT
Protezione dei semiconduttori
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2297280 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK7215 - |
| Pagina catalogo | Pagina 43 (C_5_2017) |
| GTIN | 4046356175647 |
| Peso per pezzo (confezione esclusa) | 1.790,400 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
| Larghezza | 147,5 mm |
|---|---|
| Altezza | 99 mm |
| Profondità | 114,5 mm |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
| Grado di protezione | IP20 |
Dati di ingresso
| Denominazione ingresso | Ingresso di controllo destra/sinistra |
|---|---|
| frequenza di rete | 50 Hz |
| 60 Hz | |
| Tensione di lavoro di dimensionamento UC | 230 V AC |
| Intervallo di tensione di attivazione | 92 V AC ... 253 V AC |
| Range di tensione riferito a UC | 0,4 ... 1,1 |
| Corrente di lavoro di dimensionamento IC | 12,5 mA |
| Soglia di commutazione | 48 V AC (Segnale "0") |
| 96 V AC (Segnale "1") | |
| Circuito di protezione | Prot. contro le sovratensioni Varistore |
| Segnalazione stato | LED giallo |
| Segnalazione di errore | LED rosso |
dati di uscita
| Denominazione uscita | Uscita AC |
|---|---|
| Tens. di esercizio di dimensionam. Ue | 500 V AC |
| Range tensioni di esercizio | 48 V AC ... 575 V AC |
| Range della corrente di carico | 200 mA ... 37 A (vedere derating) |
| Corrente di esercizio con AC-51 | 37 A |
| Corrente di esercizio con AC-53a | 25 A |
| Corrente di dispersione | 6 mA |
| Tensione residua | < 1,5 V |
| Corrente impulsiva | 1300 A (t = 10 ms) |
| Nome protezione | circuito RCV |
Generalità
| Tensione di prova ingresso/uscita | 5 kVeff |
|---|---|
| Frequenza di commutazione | ≤ 1 Hz |
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
| Indicazione per il montaggio | affiancabile con distanza = 40 mm |
| Funzionamento | 100 % ED |
| Denominazione collegamento | Circuito di comando |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Denominazione collegamento | Circuito di carico |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M4 |
| Sezione conduttore rigida | 0,5 mm² ... 16 mm² |
| Sezione conduttore flessibile | 0,5 mm² ... 16 mm² |
| Sezione conduttore AWG | 20 ... 6 |
Dati UL
| SCCR | 5 kA (50 A RK5 (standard fault) fuse) |
|---|---|
| FLA | 16 A (at 500 V, AC Resistance) |
| 16 A (at 500 V, AC General USE) | |
| 16 A (at 500 V, AC Resistance Air Heating) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2297280-ELR 2+1-230AC/500AC-37 | 120 Kbytes |
|
