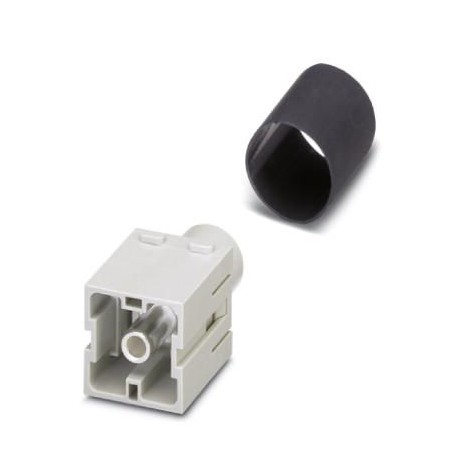

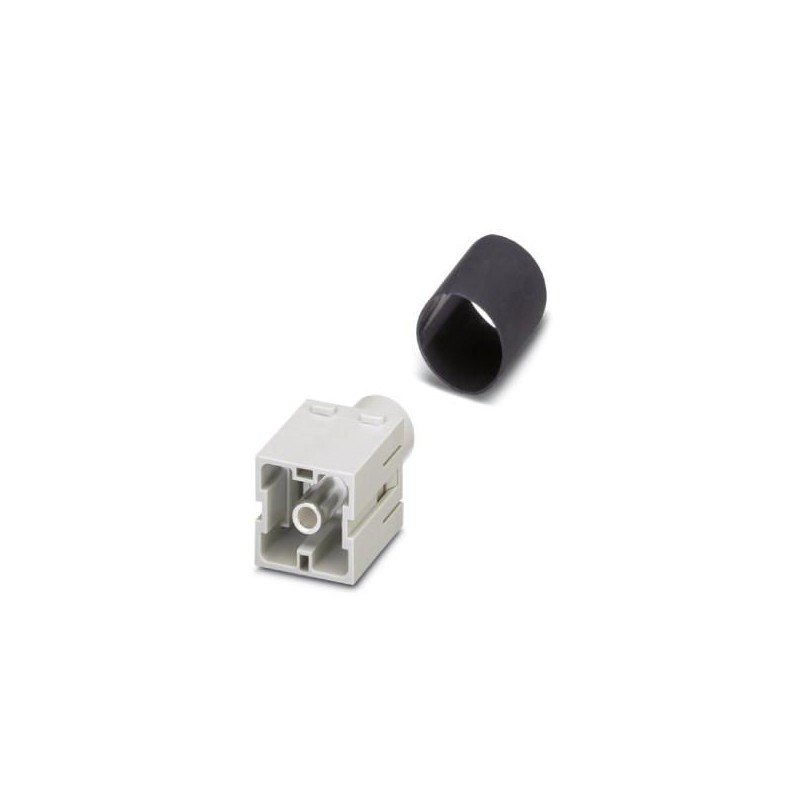

HC-M-HS 200/40-MOD-ST
1637168
PHOENIX_CONTACT
1
Modulo portacontatti
Connettori industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1637168 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | BF7ACB - |
Pagina catalogo | Pagina 551 (C_4_2015) |
GTIN | 4046356095372 |
Peso per pezzo (confezione esclusa) | 71,600 g |
Numero tariffa doganale | 85366990 |
Paese di origine | DE (Germania) |
Tensione di dimensionamento (III/3) | 1000 V |
---|---|
Corrente di dimensionamento | 200 A |
Tensione impulsiva di dimensionamento | 8 kV |
Piano d'inserimento | 1 |
Sezione di collegamento | 25 mm² ... 40 mm² (La sezione indicata si riferisce alla sezione geometrica del cavo usato) |
---|---|
Sezione di collegamento AWG | 3 ... 2 |
Lunghezza di spelatura nei singoli conduttori | 16 mm |
Coppia di serraggio | 8 Nm (25 mm² ... 35 mm²) |
9 Nm (40 mm2) | |
Diametro cavo isolamento compreso | 12 mm (25 mm²) |
16 mm (40 mm²) | |
Ad esagono cavo | SW 5 |
Cicli di manovra | ≥ 500 |
Altezza custodia minima | 72 mm |
Nota | per custodia HC-B6 - B48, (altezza custodia min. 72 mm), HC-ADVANCE-B6 - B24, telaio di supporto HC-M-MHR..., connessione assiale per chiave ad esagono cavo da 5 mm |
---|---|
Serie | HC-M-HS |
Numero di punti di connessione modulo | 2 |
Tecnica di connessione | Connessione a vite assiale |
Classe di combustibilità a norma UL 94 | V0 |
Grado d'inquinamento | 3 |
Categoria di sovratensione | III |
Indicazione per il montaggio | - Utilizzare solo conduttori flessibili, - Connessione dei fili con chiave ad esagono cavo da 5 mm, - Altezza custodia h ≥ 72 mm, - I connettori possono essere estratti solo in assenza di carico/tensione. |
Montaggio | Nota per la tecnica di connessione assiale: solo per cavi flessibili. Le sezioni dei conduttori qui indicate si riferiscono alle sezioni geometriche del cavo utilizzato. L'impiego di cavi la cui sezione geometrica è molto differente dalla sezione nominale del cavo è da verificare prima dell'utilizzo. Il vano di collegamento per la tecnica di connessione a vite è stato studiato per cavi a fili sottili flessibili secondo VDE 0295 classe 5. Realizzazioni diverse per cavi (ad es. cavi classe 6) sono da verificare prima dell'utilizzo. Nota per il montaggio Prima di iniziare il montaggio bisogna accertarsi che la vite a cono sia completamente svitata (il vano è aperto). Non è possibile la ritorcitura dei cavi. I fili vanno inseriti nel vano fino all'arresto (fino a quando l’isolamento e il contatto coincidano). Mantenere il filo in posizione e serrarlo con la chiave. L'estremità utilizzata del filo è da tagliare prima di una nuova connessione. Per evitare la rottura dei fili è permesso un singolo ulteriore serraggio della vite di connessione. Per evitare danni al contatto, puntellate meccanicamente il filo/il cavo a una distanza adeguata dal vano di collegamento (ad es. usando una sezione della lamiera). La norma DIN VDE 0100-520:2003-06 fornisce informazioni sull'esecuzione a regola d'arte. Il modulo non può essere utilizzato contemporaneamente con i coperchi HC-B..-TMB-SD-IP65 e HC-B..-TMS-SD-IP65. |
Materiale contatto | Lega di rame |
---|---|
Materiale superficie contatti | Ag |
Materiale inserto portacontatti | PC |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes | |
PHOENIX CONTACT-1637168-HC-M-HS 200/40-MOD-ST | 124 Kbytes |
