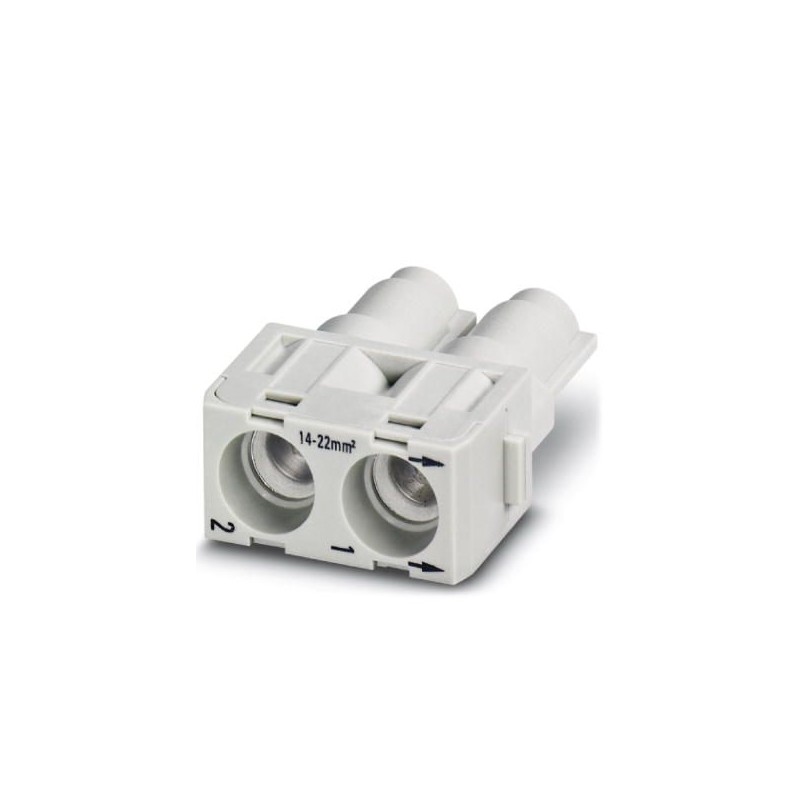

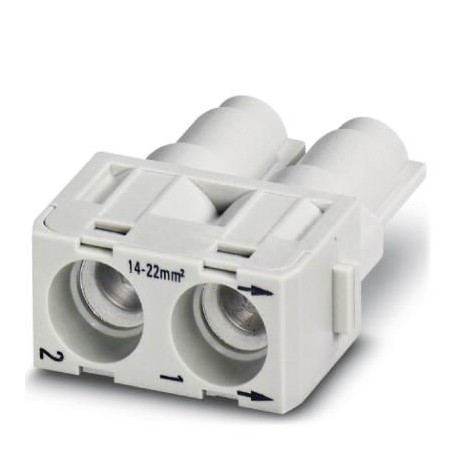

HC-M-02-HS-70/22-MOD-BU 1585731 PHOENIX CONTACT Modulo portacontatti
HC-M-02-HS-70/22-MOD-BU
1585731
PHOENIX_CONTACT
2
Modulo portacontatti
Connettori industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1585731 |
|---|---|
| Pezzi/conf. | 2 PZ |
| Sales key | BF7ACB - |
| Quantità di ordinazione minima | 2 PZ |
| Pagina catalogo | Pagina 553 (C_4_2015) |
| GTIN | 4046356308236 |
| Peso per pezzo (confezione esclusa) | 30,900 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dati elettrici
| Tensione di dimensionamento (III/3) | 1000 V |
|---|---|
| Corrente di dimensionamento | 70 A |
| Tensione impulsiva di dimensionamento | 8 kV |
| Piano d'inserimento | 2 |
Dati meccanici
| Sezione di collegamento | 14 mm² ... 22 mm² |
|---|---|
| Sezione di collegamento AWG | 6 ... 4 |
| Lunghezza di spelatura nei singoli conduttori | 11 mm +1 (14 mm² ... 16 mm²) |
| 12,5 mm +1 (per 22 mm²) | |
| Coppia di serraggio | 4 Nm (a 14 mm² ... 16 mm²) |
| 5 Nm (22 mm²) | |
| Diametro cavo isolamento compreso | 10 mm |
| Ad esagono cavo | SW 2,5 |
| Cicli di manovra | ≥ 500 |
| Altezza custodia minima | 72 mm |
Generalità
| Nota | Per custodia HEAVYCOM HC-B6 - B48, telaio di supporto HC-M-MHR... necessario, connessione assiale per chiave ad esagono cavo da 2,5 mm |
|---|---|
| Serie | HC-M-02 |
| Numero di punti di connessione modulo | 1 |
| Tecnica di connessione | Connessione a vite assiale |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Indicazione per il montaggio | Per il collegamento assiale utilizzare la chiave ad esagono cavo da 2,5 mm. Solo per cavi flessibili. Per altezze custodia h ≥ 52 mm. I connettori possono essere estratti solo in assenza di carico/tensione. |
| Montaggio | Nota per la tecnica di connessione assiale: Solo per cavi flessibili. Le sezioni dei conduttori qui indicate si riferiscono alle sezioni geometriche del cavo utilizzato. L'impiego di cavi la cui sezione geometrica è molto differente dalla sezione nominale del cavo è da verificare prima dell'utilizzo. Il vano di collegamento per la conness. a vite assiale è stato studiato per cavi a fili sottili secondo VDE 0295 classe 5. Realizzazioni diverse per cavi (ad es. cavi classe 6) sono da verificare prima dell'utilizzo. Nota per il montaggio Prima di iniziare il montaggio bisogna accertarsi che la vite a cono sia completamente svitata (il vano è aperto). Non è possibile la ritorcitura dei cavi. I fili vanno inseriti nel vano fino all'arresto (fino a quando l'isolamento e il contatto coincidono). Mantenere il filo in posizione e serrarlo con la chiave. L'estremità utilizzata del filo è da tagliare prima di una nuova connessione. Per evitare la rottura dei fili è permesso un singolo ulteriore serraggio della vite di connessione. Per evitare danni al contatto, puntellate meccanicamente il filo/il cavo a una distanza adeguata dal vano di collegamento (ad es. usando una sezione della lamiera). La norma DIN VDE 0100-520:2003-06 fornisce informazioni sull'esecuzione a regola d'arte. Le connessioni non utilizzate devono essere fissate con la coppia massima. |
Dati materiale
| Materiale contatto | Lega di rame |
|---|---|
| Materiale superficie contatti | Ag |
| Materiale inserto portacontatti | PC |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440217
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1585731-HC-M-02-HS-70/22-MOD-BU | 120 Kbytes |
|
