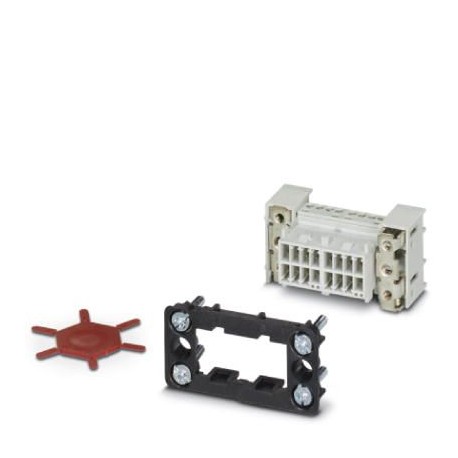

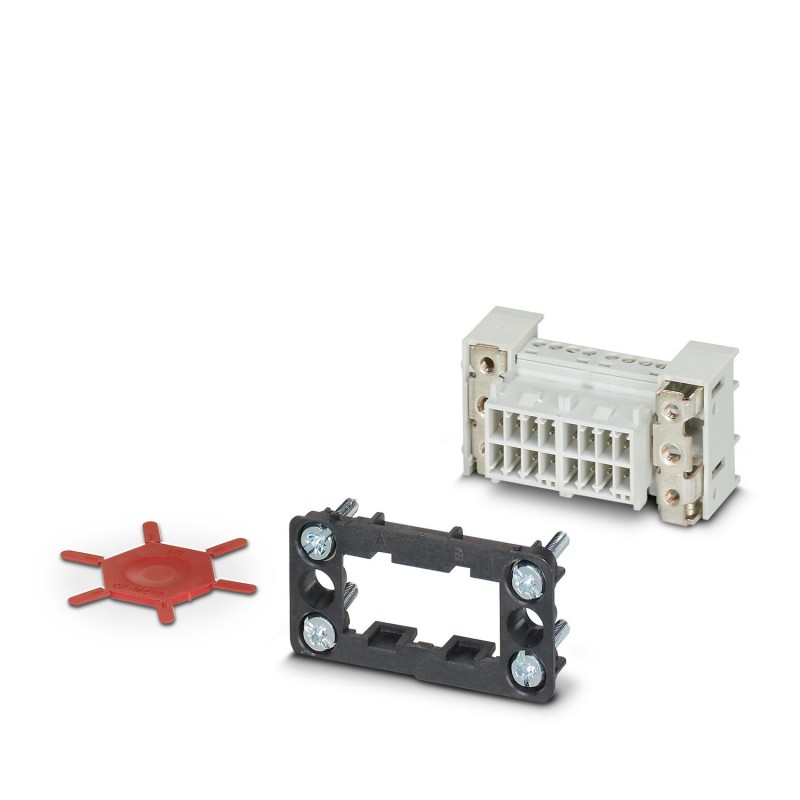

VC-AR1/2M-S88-SET 1607394 PHOENIX CONTACT Set di inserti portacontatti
VC-AR1/2M-S88-SET
1607394
PHOENIX_CONTACT
5
Set di inserti portacontatti
Set di inserti portacontatti, Famiglia articoli: VARIOCON, costruzione: VC1, materiale della custodia: PA, numero di poli: 16, sezione minima del conduttore: 0,14 mm², sezione massima del conduttore: 1,5 mm², tensione nominale: 160, corrente assegnata: 10 A, tipo di collegamento dei contatti: maschio. I connettori a innesto devono essere utilizzati solo in uno stato inerte (senza carico).
Set di inserti a contatto, Famiglia di articoli: VARIOCON, Progettazione: VC1, Involucro materiale: PA, Numero di poli: 16, Sezione trasversale minima del nucleo: 0,14 mm2, Sezione trasversale massima del nucleo: 1,5 mm2, Tensione nominale: 160, Corrente nominale: 10 A, Tipo di contatto: Pin, I connettori possono funzionare solo senza alimentazione.
connettori ad innesto > contatto per connettori rettangolari
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1607394 |
|---|---|
| Pezzi/conf. | 5 PZ |
| Sales key | ABOADB - |
| Quantità di ordinazione minima | 5 PZ |
| Pagina catalogo | Pagina 24 (C_2_2013) |
| GTIN | 4017918941116 |
| Peso per pezzo (confezione esclusa) | 42,550 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Generalità
| Nota | i connettori possono essere estratti esclusivamente in assenza di tensione. |
|---|---|
| Tecnica di connessione | Connessione a vite |
| Connessione a vite | |
| Coppia di serraggio | 0,22 Nm ... 0,25 Nm |
| Grado d'inquinamento | 3 |
| N. poli | 15+PE |
| Cicli di manovra | ≥ 100 |
| Dimensioni | VC1 |
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 0,75 mm² |
| Sezione di collegamento | 0,14 mm² ... 1,5 mm² |
| Sezione di collegamento AWG | 28 ... 16 |
| Lunghezza di spelatura nei singoli conduttori | 7 mm |
Dati materiale
| Materiale custodia | PA |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | nichelato |
| Materiale inserto portacontatti | PA |
Dati elettrici
| Tensione di dimensionamento (III/3) | 160 V |
|---|---|
| Tensione nominale UN | 160 V |
| Tensione impulsiva di dimensionamento | 2,5 kV |
| 2,5 kV | |
| Corrente di dimensionamento | 10 A |
| 10 A | |
| Corrente nominale IN | 10 A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027260701eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 16 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1607394-VC-AR1/2M-S88-SET | 103 Kbytes |
|
