PHOENIX_CONTACTConnessione di dispositivi di campoVC-TFS 4-PEA 1607467 PHOENIX CONTACT Inserto contatti

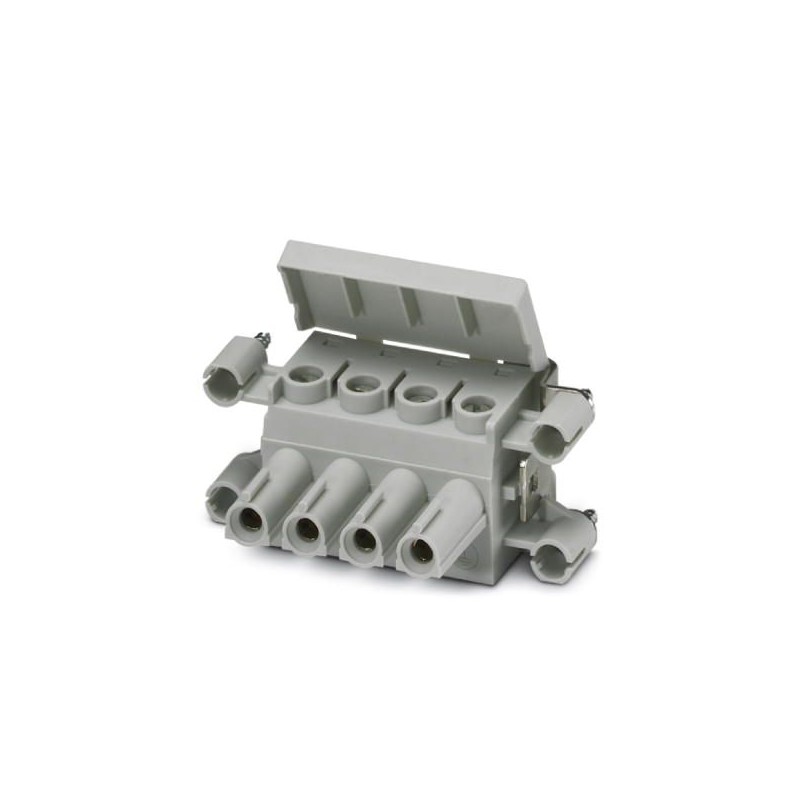

PHOENIX_CONTACT VC-TFS 4-PEA 1607467 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

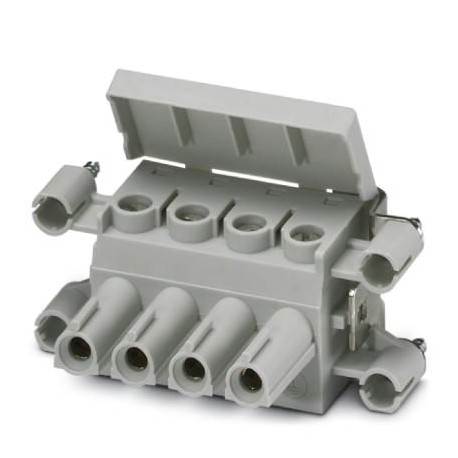

VC-TFS 4-PEA 1607467 PHOENIX CONTACT Inserto contatti

Riferimento: VC-TFS 4-PEA

Codice: 1607467

Produttore: PHOENIX_CONTACT

Descrizione:

Inserto contatti
Inserto di contatto con telaio della bobina integrato, versione VC 2, 3 poli + PE, 690 V / 70 A

Categorie:

  • connettori ad innesto > accessori per connettori industriali
  • PHOENIX_CONTACT > Connessione di dispositivi di campo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1607467
Pezzi/conf.5 PZ
Sales keyABOACC -
Quantità di ordinazione minima5 PZ
Pagina catalogoPagina 33 (C_2_2013)
GTIN4017918969110
Peso per pezzo (confezione esclusa)48,360 g
Numero tariffa doganale85366990
Paese di originePL (Polonia)

Generalità

Notai connettori possono essere estratti esclusivamente in assenza di tensione.
Tecnica di connessioneConnessione a vite
Connessione a vite
Coppia di serraggio1,2 Nm ... 1,8 Nm
Grado d'inquinamento3
N. poli3+PE
Cicli di manovra≥ 50
DimensioniVC2
Sezione trasversale conduttore AWG min.20
Sezione trasversale conduttore AWG max.6
2 conduttori stesso diametro, rigidi min.0,5 mm²
2 conduttori stesso diametro, rigidi max.6 mm²
2 conduttori stesso diametro, flessibili min.0,5 mm²
2 conduttori stesso diametro, flessibili max.4 mm²
Sezione di collegamento0,5 mm² ... 16 mm²
Sezione di collegamento AWG20 ... 6
Lunghezza di spelatura nei singoli conduttori14 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-40 °C ... 100 °C
per collegamento linee

Dati materiale

Materiale custodiaPA
Materiale contattoCuZn
Materiale superficie contattiargentatura
Materiale inserto portacontattiPA

Dati elettrici

Tensione di dimensionamento (III/3)690 V
Tensione impulsiva di dimensionamento6 kV
6 kV
Corrente di dimensionamento70 A
70 A

Normative e prescrizioni

Attacco a normaCUL
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 1607467 Connettori a innesto (EC003557)

Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-1607467-VC-TFS 4-PEA
117 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT
68 Mbytes
