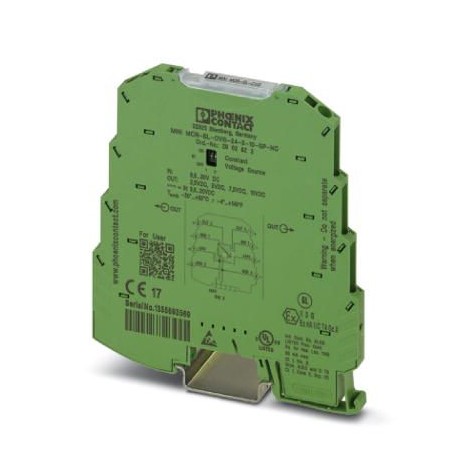

MINI MCR-SL-CVS-24-5-10-SP-NC 2902823 PHOENIX CONTACT Generatore di tensione costante
MINI MCR-SL-CVS-24-5-10-SP-NC
2902823
PHOENIX_CONTACT
Generatore di tensione costante
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2902823 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK1244 - |
| Pagina catalogo | Pagina 114 (C_7_2015) |
| GTIN | 4046356682435 |
| Peso per pezzo (confezione esclusa) | 79,300 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 65 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Dati d'uscita
| Configurabile/Programmabile | sì, preconfigurati |
|---|---|
| Corrente d'uscita | ≤ 30 mA |
| Corrente di cortocircuito | ca. 32 mA |
| Ripple | < 20 mVSS |
Alimentazione
| Tensione nominale | 24 V DC |
|---|---|
| Range tensione di alimentazione | 9,6 V DC ... 30 V DC (Per il ponticellamento della tensione di alimentazione utilizzare il connettore bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, cod. art. 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715) |
| Max. corrente assorbita | < 25 mA (Uscita di tensione 10 V con carico da 30 mA a 24 V DC IN) |
| < 65 mA (Uscita di tensione 10 V con carico da 30 mA a 9,6 V DC IN) | |
| < 50 mA (Uscita di tensione 10 V con carico da 30 mA a 12 V DC IN) | |
| < 20 mA (Uscita di tensione 10 V con carico da 30 mA a 30 V DC IN) | |
| Potenza assorbita | < 600 mW (a 24 V IN) |
| < 624 mW (a 9,6 V IN) | |
| < 564 mW (a 12 V IN) | |
| < 540 mW (a 30 V IN) |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Lunghezza di spelatura | 8 mm |
Generalità
| Errore di trasmissione | ≤ 0,1 % (del fondo scala) |
|---|---|
| ≤ 0,5 % (senza compensazione) | |
| Coefficiente termico massimo | < 0,01 %/K |
| Coefficiente termico tipico | < 0,002 %/K |
| Campo di regolazione compensazione | ± 300 mV |
| Isolamento galvanico | Isolamento base a norma EN 61010 |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Tensione di isolamento nominale | 50 V AC/DC |
| Tensione di prova ingresso/uscita | 1,5 kV (50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
| Colore | verde |
| Materiale custodia | PBT |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Per il ponticellamento della tensione di alimentazione utilizzare i connettori T, inseribili a scatto sulle guide da 35 mm secondo EN60715. |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC | |
| Certificato per la navigazione | DNV GL 14085-15HH |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Norme/Disposizioni | EN 61000-4-2 |
| Denominazione | Campi elettromagnetici ad alta frequenza |
| Norme/Disposizioni | EN 61000-4-3 |
| EN 61000-4-4 | |
| Osservazioni | Criterio B |
| Norme/Disposizioni | EN 61000-4-5 |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Isolamento galvanico | Isolamento base a norma EN 61010 |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC | |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027049002eCl@ss 5.127210100eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2902823-MINI MCR-SL-CVS-24-5-10-SP-NC | 109 Kbytes |
|
