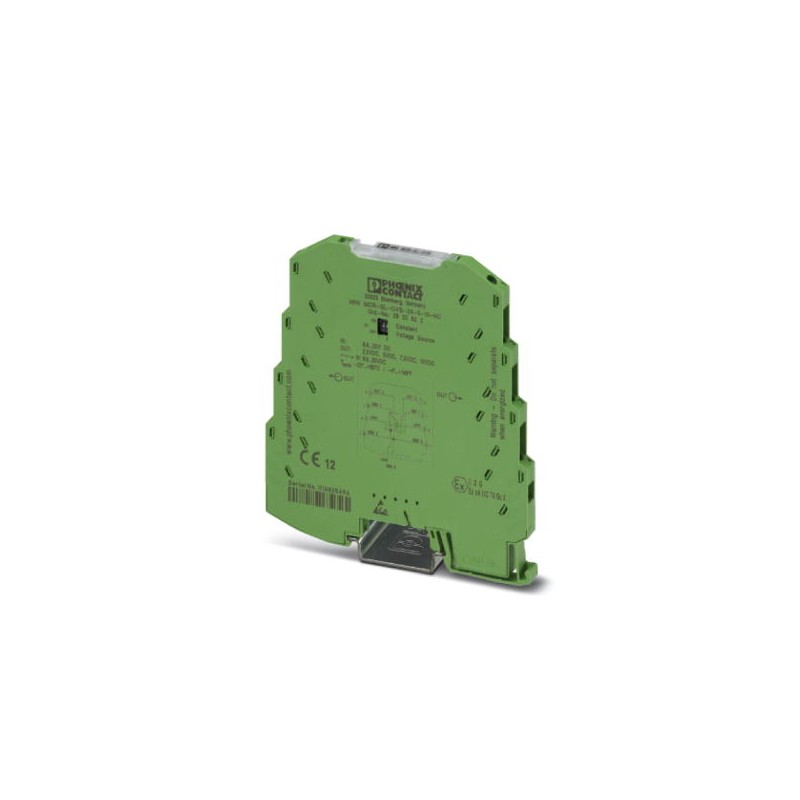

PHOENIX_CONTACT MINI MCR-SL-CVS-24-5-10-NC 2902822 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

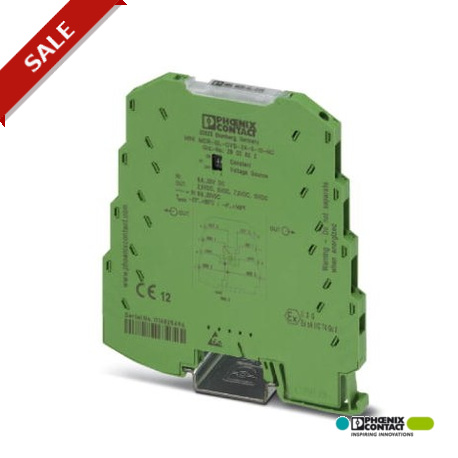

MINI MCR-SL-CVS-24-5-10-NC 2902822 PHOENIX CONTACT Generatore di tensione costante, tensione di ingresso 9,6..

Riferimento: MINI MCR-SL-CVS-24-5-10-NC

Codice: 2902822

Produttore: PHOENIX_CONTACT

Descrizione:

Generatore di tensione costante, tensione di ingresso 9,6-30V DC, tensione di uscita 10V, 7,5V, 5V, 2,5V DC, separazione galvanica, configurabile mediante DIP switch, connessione a vite, configurazione standard
Sorgente di tensione costante, tensione di ingresso 9,6-30 V CC, tensione di uscita 10 V, 7,5 V, 5 V, 2,5 V CC, con separazione galvanica, configurabile tramite DIP switch, tecnologia di collegamento a vite, configurazione standard

Categorie:

  • Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione
  • PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 139,60 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Descrizione prodotto

Il generatore di tensione costante configurabile compatto da 6,2 mm MINI MCR-SL-CVS-24-10-5 viene utilizzato per la produzione di tensioni costanti altamente precise.

La tensione di ingresso è compresa tra 9,6 V e 30 V DC.

I DIP switch accessibili dal fianco della custodia consentono la configurazione delle tensioni di uscita 10 V DC, 5 V DC, 7,5 V DC e 2,5 V DC.

La tensione di ingresso può essere applicata a scelta mediante i morsetti di connessione dei moduli oppure in collegamento mediante i connettori per guide di supporto.

Dimensioni

Larghezza6,2 mm
Altezza93,1 mm
Profondità102,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 65 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C
Grado di protezioneIP20

Dati d'ingresso

Segnale d'ingresso, tensione9,6 V DC ... 30 V DC

Dati d'uscita

Configurabile/Programmabilesì, preconfigurati
Tensione in uscita max.10 V DC
7,5 V DC
5 V DC
2,5 V DC
Corrente d'uscita≤ 30 mA
Corrente di cortocircuitoca. 32 mA

Alimentazione

Tensione nominale24 V DC
Range tensione di alimentazione9,6 V DC ... 30 V DC (Per il ponticellamento della tensione di alimentazione utilizzare il connettore bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, cod. art. 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715)
Max. corrente assorbita< 25 mA (Uscita di tensione 10 V con carico da 30 mA a 24 V DC IN)
< 65 mA (Uscita di tensione 10 V con carico da 30 mA a 9,6 V DC IN)
< 50 mA (Uscita di tensione 10 V con carico da 30 mA a 12 V DC IN)
< 20 mA (Uscita di tensione 10 V con carico da 30 mA a 30 V DC IN)
Potenza assorbita< 600 mW (a 24 V IN)
< 624 mW (a 9,6 V IN)
< 564 mW (a 12 V IN)
< 540 mW (a 30 V IN)

Dati di collegamento

CollegamentoConnessione a vite
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione trasversale conduttore AWG min.26
Sezione trasversale conduttore AWG max.12
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Lunghezza di spelatura12 mm
FilettaturaM3

Generalità

Errore di trasmissione≤ 0,1 % (del fondo scala)
≤ 0,5 % (senza compensazione)
Coefficiente termico massimo< 0,01 %/K
Coefficiente termico tipico< 0,002 %/K
Campo di regolazione compensazione± 300 mV
Isolamento galvanicoIsolamento base a norma EN 61010
Categoria di sovratensioneII
Grado d'inquinamento2
Tensione di isolamento nominale50 V AC/DC
Tensione di prova ingresso/uscita1,5 kV (50 Hz, 1 min)
Compatibilità elettromagneticaConformità alla direttiva EMC 2004/108/CE
Emissione disturbiEN 61000-6-4
Immunità ai disturbiEN 61000-6-2 Le interferenze possono causare leggeri scostamenti.
Coloreverde
Materiale custodiaPBT
Posizione d'installazioneA scelta
Indicazione per il montaggioPer il ponticellamento della tensione di alimentazione utilizzare i connettori T, inseribili a scatto sulle guide da 35 mm secondo EN60715.
ConformitàCE conforme
ATEXEx II 3 G Ex nA IIC T4 Gc X
UL, USA / CanadaUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC
Certificato per la navigazioneDNV GL 14085-15HH

ETIM for 2902822 Apparecchi elettrici a bassa tensione (EC002498)

Nome caratteristicatipo di accessori/pezzi di ricambio (EF000215)
Valore caratteristicaaltro
Nome caratteristicaaccessorio (EF013236)
Valore caratteristicaSì
Nome caratteristicapezzo di ricambio (EF013237)
Valore caratteristicaNo
