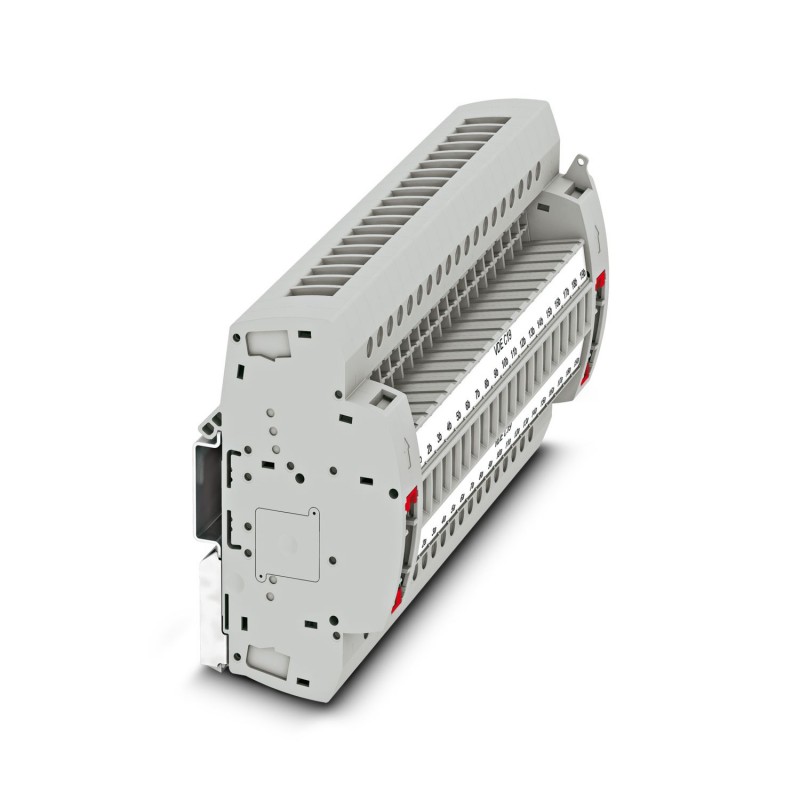

UTRE 6-2/C19 3069430 PHOENIX CONTACT Connettore a innesto di prova
UTRE 6-2/C19
3069430
PHOENIX_CONTACT
Connettore a innesto di prova
Striscia di spine di prova, con codifica VDE tipo C19, tensione nominale: 400 V, numero di collegamenti: 38, numero di poli: 19, tipo di collegamento: Collegamento a vite, 1° piano, Sezione di dimensionamento: 6 mm², sezione: 0,2 mm² - 10 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: grigio
Striscia di test, codice VDE tipo C19, tensione nominale: 400 V, numero di connessioni: 38, numero di posizioni: 19, metodo di connessione: Connessione a vite, 1 livello, Sezione nominale: 6 mm2, sezione trasversale: 0,2 mm2 - 10 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio
morsetti di giunzione > Spina di prova per morsettiere
Connettività armadi industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3069430 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BE6112 - |
| Pagina catalogo | Pagina 608 (C_1_2017) |
| GTIN | 4046356943338 |
| Peso per pezzo (confezione esclusa) | 672,200 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | PL (Polonia) |
Generalità
| Nota | Uno schema elettrico dettagliato è disponibile alla voce Downloads Varie |
|---|---|
| N. poli | 19 |
| Numero di piani | 1 |
| Numero collegamenti | 38 |
| Potenziali | 19 |
| Sezione nominale | 6 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 4 kV |
| Tensione impulsiva di prova | 5 kV |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 1,31 W |
| Corrente di carico massima | 30 A (con una sezione conduttore di 10 mm²) |
| Corrente Ith | 24 A |
| Tensione nominale UN | 400 V AC/DC |
| Parete laterale aperta | No |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensioni
| Larghezza | 187,5 mm |
|---|---|
| Lunghezza | 100 mm |
| Altezza | 56,5 mm |
| Altezza NS 35/7,5 | 61,8 mm |
| Altezza NS 35/15 | 69,3 mm |
| Passo | 8,2 mm |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M4 |
| Lunghezza di spelatura | 10 mm |
| Coppia min. | 1,5 Nm |
| Coppia max. | 1,8 Nm |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 10 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 8 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 10 mm² |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione max. del conduttore flessibile AWG | 8 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 6 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 6 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 2,5 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 1,5 mm² |
| Calibro a tampone | A5 |
Normative e prescrizioni
| Attacco a norma | IEC 60947-7-1 |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Classifiche
| Caratteristica | Valore |
|---|---|
| lunghezza di asportazione isolamento (EF006824) | 10 mm |
| tensione nominale (EF000228) | 400 V |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.2 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| allineabile (EF006169) | No |
| numero di poli (EF001391) | 19 |
| distanza modulare (EF000394) | 8.2 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 78 Mbytes |
|
| PHOENIX CONTACT-3069430-UTRE 6-2/C19 | 108 Kbytes |
|
