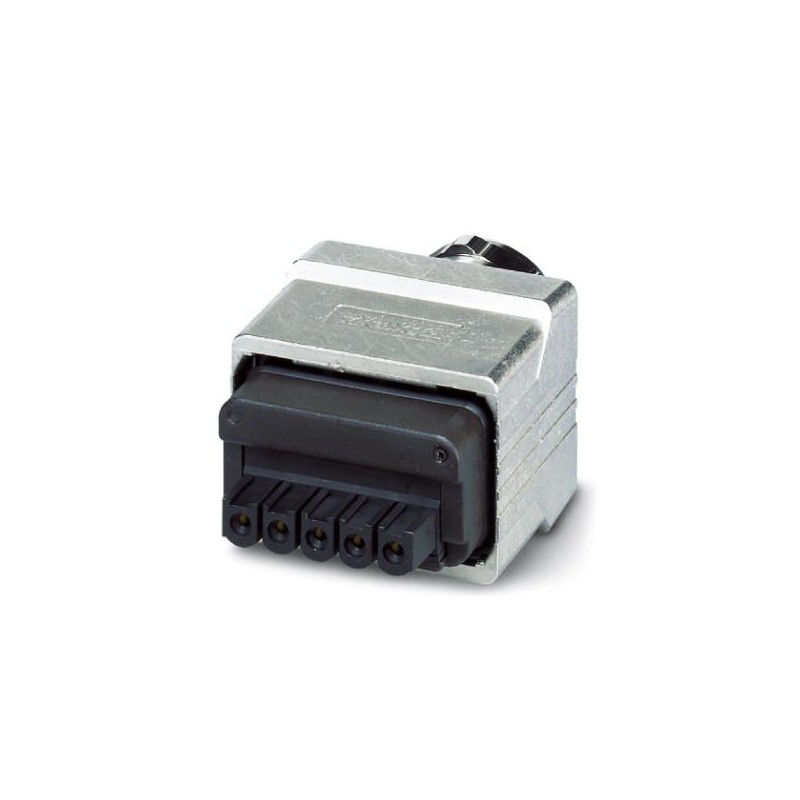

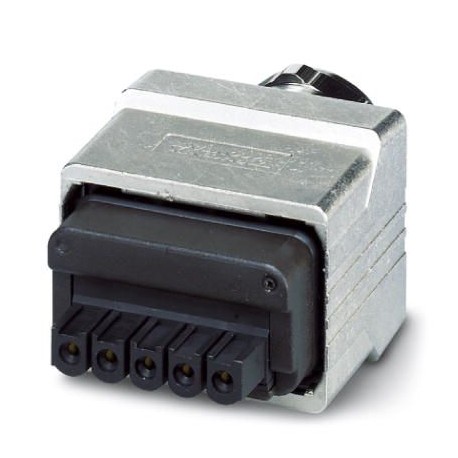

VS-PPC-C2-MSTB-MNNA-P13-A5-SP 1608074 PHOENIX CONTACT Connettori Power
VS-PPC-C2-MSTB-MNNA-P13-A5-SP
1608074
PHOENIX_CONTACT
Connettori Power
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1608074 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABNHAA - |
| Pagina catalogo | Pagina 350 (C_4_2015) |
| GTIN | 4046356131742 |
| Peso per pezzo (confezione esclusa) | 96,000 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP65 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
Dati generali
| Nota | Questo prodotto soddisfa le direttive PROFINET Cabling e Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capitolo 11 Connectors for 24 Volt Power Supply Cabling e capitolo 13 Application specific Cabling and Interconnection Technology (AIDA) |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 16 A |
| Tensione di dimensionamento | 24 V |
| N. poli | 5 |
| Tipo di segnale/categoria | Universale |
| Grado d'inquinamento | 2 |
| Breve descrizione alternativa del prodotto | Connettore MSTB |
| Tipo di bloccaggio | Push-Pull |
| Tensione di dimensionamento (II/2) | 630 V |
| Tensione di dimensionamento (III/2) | 400 V |
| Tensione di dimensionamento | 250 V |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Corrente di dimensionamento | 16 A |
| Tensione di dimensionamento (III/3) | 24 V |
| Sezione di collegamento | 0,75 mm² ... 2,5 mm² |
| Sezione di collegamento AWG | 18 ... 13 |
| Dati di connessione COMBICON | 0,75 mm² 2,5 mm² 0,75 mm² 2,5 mm² 18 13 2,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,75 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,75 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| Collegamento | Connessione a molla |
| Materiale contatto | Lega di rame |
| Materiale inserto portacontatti | PA |
| Materiale superficie contatti | Oro su nickel |
| Materiale custodia | Pressofuso di zinco |
Caratteristiche testa 1
| Lunghezza di spelatura nei singoli conduttori | 10 mm |
|---|---|
| Lunghezza di spelatura della guaina isolante | 35 mm |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440312eCl@ss 8.027440312eCl@ss 9.027440312
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1608074-VS-PPC-C2-MSTB-MNNA-P13-A5-SP | 112 Kbytes |
|
