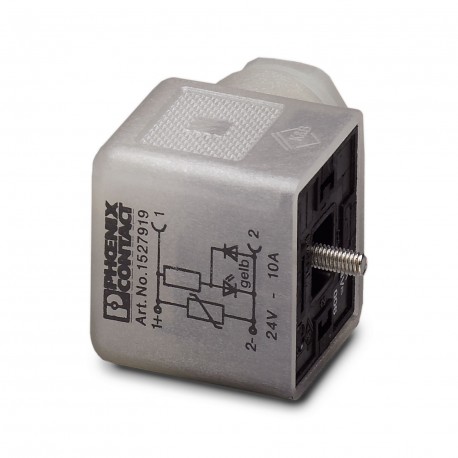

SACC-V-3CON-PG9/A-1L-SV 24V 1527919 PHOENIX CONTACT Connettore per valvole
SACC-V-3CON-PG9/A-1L-SV 24V
1527919
PHOENIX_CONTACT
Connettore per valvole
Connettore per valvola, universale, a 3 poli, connettore per valvola A, collegamento a vite, pressacavo PG9, diametro esterno del cavo 6 mm ... 8 millimetri
Connettore per valvole, Universale, 3-poli, Connettore per valvole A, Connessione a vite, connessione a vite per cavo Pg9, diametro esterno conduttore 6 mm ... 8 mm
Sensori per automazione > Connettore per valvola (assemblabile sul posto)
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Nota per il montaggio | IMPORTANTE:Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione eccessive danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con fascette per cavi. |
| Tipo di prodotto | Connettore per valvole |
| Tipo sensore | Universale |
| Numero di poli | 3 |
| Numero uscite cavi | 1 |
| Schermato | no |
| Connessione a vite Pg | Pg9 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale guarnizione | NBR |
| Materiale custodia connettori per valvole | PA 6 |
| Materiale contatto | CuSn |
| Materiale inserto portacontatti connettore per valvola | PA 6 |
| Materiale superficie contatti | Ni |
| Misure esterne | |
| Diametro esterno | 6 mm ... 8 mm |
| Resistività di massa | ≤ 15 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 24 V AC |
| 24 V DC | |
| Corrente nominale IN | 10 A |
| Circuito di protezione | Prot. contro le sovratensioni; Varistore |
| Dati meccanici | |
| Cicli di manovra | 50 (Connettori per valvole) |
| Segnalazione stato | 1 LED |
| Indicazione di stato disponibile | Sì |
| Collegamento | Connessione a vite |
| Sezione di collegamento | 0,34 mm² ... 1,5 mm² |
| Sezione di collegamento AWG | 22 ... 16 |
| Lunghezza di spelatura nei singoli conduttori | 6 mm |
| Coppia di serraggio | 0,8 Nm ... 1 Nm (Dado di compressione) |
| 0,4 Nm (Vite centrale) | |
| 0,5 Nm (Vite di contatto) |
| Connessione 1 | |
| Struttura testa | Connettore per valvole |
| Tipo di filettatura testa | A |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore per valvole) |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 3 |
| per diametro esterno cavo (EF009475) | 6 mm |
| sezione conduttore collegabile (EF008200) | 0.34 mm² |
| tensione nominale (EF000228) | 24 V |
| corrente nominale (EF000227) | 10 A |
| materiale della scatola (EF001596) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| grado di inquinamento (EF006786) | 3 |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | HB |
| temperatura d'esercizio (EF002393) | -25 °C |
| grado di protezione (IP), montato (EF007466) | IP65 |
| numero min. di cicli di innesto (EF012212) | 50 |
| con collegamento PE (EF005600) | No |
| con indicatore di stato (EF001602) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1527919-SACC-V-3CON-PG9/A-1L-SV 24V | 108 Kbytes |
|
