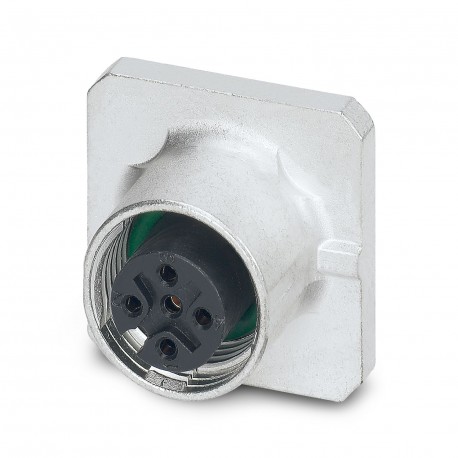

SACC-SQ-M12FS-5CON-20-L180 1456446 PHOENIX CONTACT Connettore da incasso
SACC-SQ-M12FS-5CON-20-L180
1456446
PHOENIX_CONTACT
10
Connettore da incasso
Conect. spina. essere apar. parete frontale, Universale, 5 poli, Collegamento femmina, diritto, M12-SPEEDCON, codifica: A, Montaggio anteriore, Flangia quadrata, Saldatura ad onda, 0.34 mm²
Connettore per apparecchi anteriore, Universale, 5-poli, Femmina, diritto, M12-SPEEDCON, codifica: A, Montaggio anteriore, Flangia quadra, Saldatura a onde, 0,34 mm2
connettori ad innesto > connettore circolare, da incasso (PCB)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il funzionamento | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
| Tipo di montaggio | Montaggio anteriore Flangia quadra Lunghezza lato 20 mm |
| Nota per il montaggio | Lunghezza lato 20 mm |
| Tipo di prodotto | Connettori circolari (lato apparecchio) |
| Tipo sensore | Universale |
| Numero di poli | 5 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | A |
| Tipo di filettatura | M12 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 06 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | FKM |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Tensione impulsiva di dimensionamento | 1,5 kV |
| Resistività di massa | ≤ 3 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 60 V |
| Corrente nominale IN | 4 A |
| Resistenza del conduttore max. | 57,6 mΩ/m |
| Connessione conduttori | |
| Collegamento | Saldatura a onde |
| Tipo di connessione del contatto | Femmina |
| Sezione conduttore | 0,34 mm² |
| Coppia di serraggio | 3 Nm ... 4 Nm (Lato di montaggio) |
| Dati meccanici | |
| Cicli di manovra | > 100 |
| Connessione 1 | |
| Struttura testa | Femmina |
| Uscita cavo testa | diritto |
| Tipo di filettatura testa | M12 |
| Tipo di bloccaggio testa | SPEEDCON |
| Codifica | A |
| Tipo di segnale/categoria | Universale |
| Diametro filo con guaina isolante | 1,2 mm ±0,07 mm |
| Sezione delle linee | 0,34 mm² |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Isolamento spessore parete | 0,21 mm |
| Tensione nominale cavo | 300 V |
| Tensione di prova cavo | 2000 V AC |
| Resistenza linea | ≤ 57,6 mΩ/m |
| Resistenza di isolamento linea | ≥ 20 MΩ*km |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (cavi, posa fissa) |
| -25 °C ... 85 °C (Cavi, posa mobile) |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| IP20 | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
| -40 °C ... 85 °C (senza azionamento meccanico) | |
| -25 °C ... 85 °C (Cavi, posa mobile) | |
| -40 °C ... 85 °C (cavi, posa fissa) | |
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 5 |
| tipo di scatola (EF006980) | diritto |
| corrente nominale In (EF008250) | 4 A |
| temperatura ambiente (EF002386) | -25 °C |
| tensione nominale (EF000228) | 60 V |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| materiale del rivestimento di contatto (EF004020) | oro |
| materiale della scatola (EF001596) | materiale sintetico |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP20 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1456446-SACC-SQ-M12FS-5CON-20-L180 | 118 Kbytes |
|
