PHOENIX_CONTACTCavi, connettori e scatole QUICKONSACC-MS-12PCON SCO 1559592 PHOENIX CONTACT Connettori

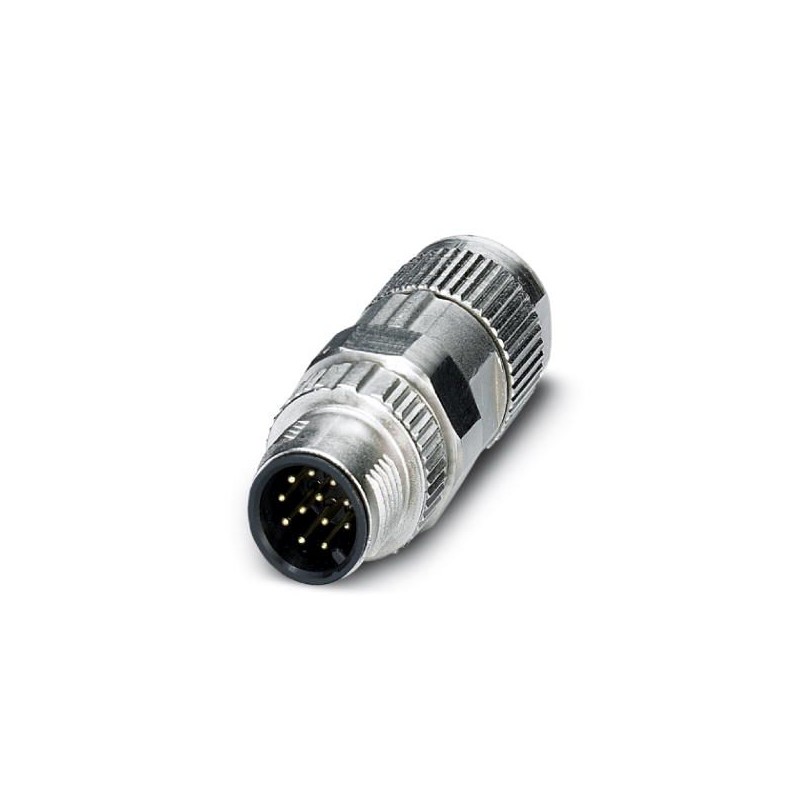

PHOENIX_CONTACT SACC-MS-12PCON SCO 1559592 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

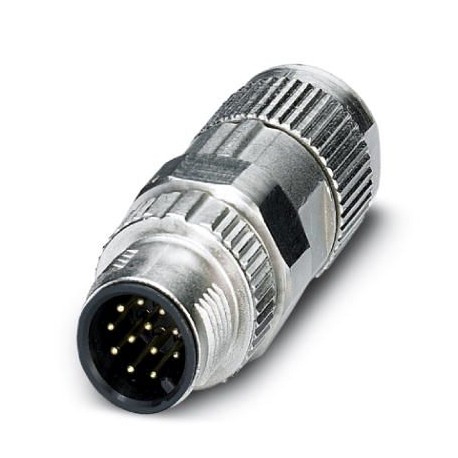

SACC-MS-12PCON SCO 1559592 PHOENIX CONTACT Connettori

Riferimento: SACC-MS-12PCON SCO

Codice: 1559592

Produttore: PHOENIX_CONTACT

Descrizione:

Connettori
Connettore, Universale, 12 poli, Connettore maschio diritto M12 SPEEDCON, codifica A, attacco rapido Piercecon®, zigrinatura materiale: Zinco pressofuso, nichelato, diametro esterno del cavo 5,4 mm ... 8,2 millimetri

Categorie:

  • connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
  • PHOENIX_CONTACT > Cavi, connettori e scatole QUICKON

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 44,44 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1559592
Pezzi/conf.1 PZ
Sales keyBF2CGA -
Pagina catalogoPagina 24 (C_2_2017)
GTIN4046356314855
Peso per pezzo (confezione esclusa)35,000 g
Numero tariffa doganale85366990
Paese di origineDE (Germania)

Dimensioni

Apertura chiave dadi13 mm
Diametro custodia16 mm
Lunghezza42,7 mm
Diametro esterno conduttore5,4 mm ... 8,2 mm
Lunghezza di spelatura della guaina isolante≥ 60 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 85 °C (connettore / connecttore femmina)
Grado di protezioneIP67

Generalità

Corrente di dimensionamento a 40 ℃1,5 A
Tensione di dimensionamento30 V AC
30 V DC
N. poli12
Resistenza di isolamento≥ 100 MΩ
CodificaA - standard
Norme/DisposizioniConnettore M12 IEC 61076-2-101
Segnalazione statoNo
Categoria di sovratensioneII
Grado d'inquinamento3
CollegamentoConnessione rapida Piercecon®
Sezione conduttore0,14 mm² ... 0,14 mm² (senza capocorda)
Sezione conduttore AWG26 ... 26 (senza capocorda)
Diametro cavo isolamento compreso0,95 mm ... 1,05 mm
Frequenza di collegamento di una linea di sezione identica≥ 5
Materiale isolante dei filiPUR / PVC
Struttura fili in conformità con VDE 0295 / Diametro minimo trefoloVDE 0295 classe 6
Cicli di manovra≥ 100
Coppia di serraggio0,4 Nm (Ghiera M12)

Materiale

Classe di combustibilità a norma UL 94V0
Materiale contattoCuZn
Materiale superficie contattiNi/Au
Materiale inserto portacontattiPA
Materiale impugnaturePressofuso di zinco, nichelato
Materiale ghieraPressogetto di zinco, nichelato
Materiale guarnizioneFKM

Normative e prescrizioni

Definizione normaConnettore M12
Norme/DisposizioniIEC 61076-2-101
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 1559592 Connettori a innesto (EC002635)

Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicaaltro
Nome caratteristicadiametro del connettore (EF007496)
Valore caratteristica15.916272 mm
Nome caratteristicanumero di contatti per dati (EF012232)
Valore caratteristica0
Nome caratteristicanumero di contatti di potenza (EF012216)
Valore caratteristica0
Nome caratteristicanumero di contatti di controllo (EF012217)
Valore caratteristica12
Nome caratteristicaper diametro esterno cavo (EF009475)
Valore caratteristica5.4 mm
Nome caratteristicatipo di scatola (EF006980)
Valore caratteristicadiritto
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica1.5 A
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica-25 °C
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica30 V
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica3
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.14 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.14 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.14 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.14 mm²
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaconnessione a penetrazione
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicanichel
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicaaltro
Nome caratteristicarivestimento scatola (EF001601)
Valore caratteristicaaltro
Nome caratteristicamateriale della ghiera filettata (EF012304)
Valore caratteristicaaltro
Nome caratteristicatipo di bloccaggio (EF000208)
Valore caratteristicaaltro
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicacon conduttore di protezione (EF007468)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), montato (EF007466)
Valore caratteristicaIP67
Nome caratteristicanumero min. di cicli di innesto (EF012212)
Valore caratteristica100
Nome caratteristicaschermato (EF000881)
Valore caratteristicaNo
Nome caratteristicacon indicatore di stato (EF001602)
Valore caratteristicaNo
