PHOENIX_CONTACTCavi, connettori e scatole QUICKONSACC-M12MS-4CON-PG 7-M 1662528 PHOENIX CONTACT Connettori

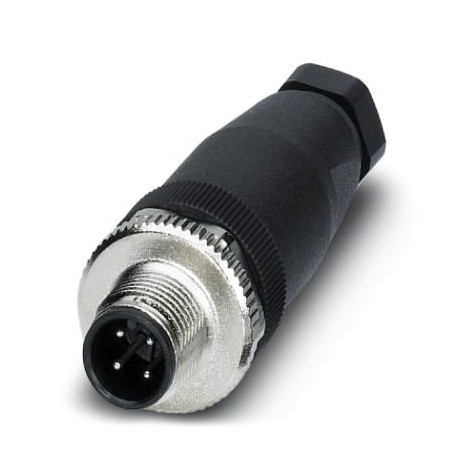

PHOENIX_CONTACT SACC-M12MS-4CON-PG 7-M 1662528 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SACC-M12MS-4CON-PG 7-M 1662528 PHOENIX CONTACT Connettori

Riferimento: SACC-M12MS-4CON-PG 7-M

Codice: 1662528

Produttore: PHOENIX_CONTACT

Descrizione:

Connettori
Connettore, Universale, 4 poli, Connettore maschio diritto M12, codifica A, Collegamento a vite, zigrinatura materiale: Zinco pressofuso, nichelato, pressacavo Pg7, diametro esterno del cavo 4 mm ... 6 millimetri
Connettore, Universale, 4-poli, Maschio diritto M12, codifica: A, Connessione a vite, materiale zigrinato: Pressogetto di zinco, nichelato, connessione a vite per cavo Pg7, diametro esterno conduttore 4 mm ... 6 mm

Categorie:

  • connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
  • PHOENIX_CONTACT > Cavi, connettori e scatole QUICKON

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 13,37 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
Note
Nota per il montaggioIMPORTANTE:Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione eccessive danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con fascette per cavi.
Caratteristiche articolo
Tipo di prodottoConnettori circolari (lato cavi)
Tipo sensoreUniversale
Numero di poli4
Numero uscite cavi1
Schermatono
CodificaA
Uscita cavodiritto
Connessione a vite PgPg7
Caratteristiche di isolamento
Categoria di sovratensioneII
Grado d'inquinamento3
Dimensioni
Disegno quotatoishjxjhhat.jpg
Larghezza20 mm
Altezza20 mm
Lunghezza60 mm
Misure esterne
Diametro esterno4 mm ... 6 mm
Custodia
Diametro custodia20 mm
Indicazioni materiale
Classe di combustibilità a norma UL 94HB
Materiale guarnizioneNBR
Materiale impugnaturePA
Materiale contattoCuZn
Materiale superficie contattiCuSnZn
Materiale inserto portacontattiPA
Materiale connessione a vitePressogetto di zinco, nichelato
Dati di collegamento
Connessione conduttori
CollegamentoConnessione a vite
Sezione di collegamento0,25 mm² ... 0,75 mm² (senza capocorda)
0,14 mm² ... 0,75 mm² (con capocorda)
0,25 mm² ... 0,75 mm² (rigido)
Sezione di connessione AWG24 ... 18 (senza capocorda)
26 ... 20 (con capocorda)
Lunghezza di spelatura nei singoli conduttori5 mm
Coppia di serraggio0,4 Nm (Ghiera M12)
0,2 Nm (Morsetti a vite)
0,8 Nm ... 1 Nm (Vite di serraggio con custodia protettiva)
Caratteristiche elettriche
Tensione impulsiva di dimensionamento2,5 kV
Resistività di massa≤ 8 mΩ
Resistenza di isolamento≥ 100 MΩ
Tensione nominale UN250 V AC
250 V DC
Corrente nominale IN4 A
Caratteristiche meccaniche
Dati meccanici
Cicli di manovra≥ 50
Connettori
Connessione 1
Struttura testaMaschio
Uscita cavo testadiritto
Tipo di filettatura testaM12
CodificaA
Cavo / linea
Tipo di segnale/categoriaUniversale
Lunghezza del tratto da spelare dei fili singoli5 mm
Condizioni ambientali e della vita elettrica
Condizioni ambientali
Grado di protezioneIP67
Temperatura ambiente (esercizio)-40 °C ... 85 °C (connettore / connecttore femmina)
Normative e prescrizioni
Definizione normaConnettore M12
Norme/disposizioniIEC 61076-2-101

ETIM for 1662528 Connettori a innesto (EC002635)

Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicaaltro
Nome caratteristicanumero di contatti per dati (EF012232)
Valore caratteristica0
Nome caratteristicanumero di contatti di potenza (EF012216)
Valore caratteristica0
Nome caratteristicanumero di contatti di controllo (EF012217)
Valore caratteristica4
Nome caratteristicaper diametro esterno cavo (EF009475)
Valore caratteristica4 mm
Nome caratteristicatipo di scatola (EF006980)
Valore caratteristicadiritto
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica4 A
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica-40 °C
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica250 V
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica3
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.25 mm²
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicamateriale sintetico
Nome caratteristicarivestimento scatola (EF001601)
Valore caratteristicaaltro
Nome caratteristicamateriale della ghiera filettata (EF012304)
Valore caratteristicaaltro
Nome caratteristicatipo di bloccaggio (EF000208)
Valore caratteristicaaltro
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaHB
Nome caratteristicacon conduttore di protezione (EF007468)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), montato (EF007466)
Valore caratteristicaIP67
Nome caratteristicanumero min. di cicli di innesto (EF012212)
Valore caratteristica50
Nome caratteristicaschermato (EF000881)
Valore caratteristicaNo
Nome caratteristicacon indicatore di stato (EF001602)
Valore caratteristicaNo

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-1662528-SACC-M12MS-4CON-PG 7-M
131 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT
57 Mbytes
