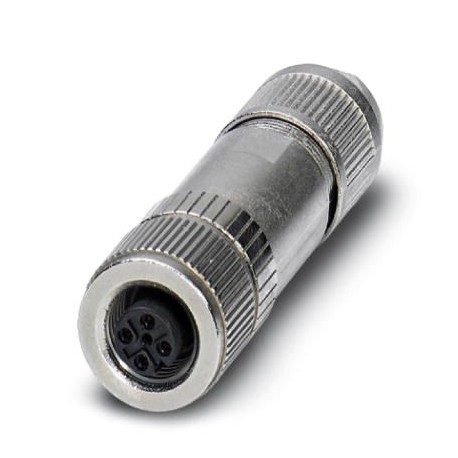

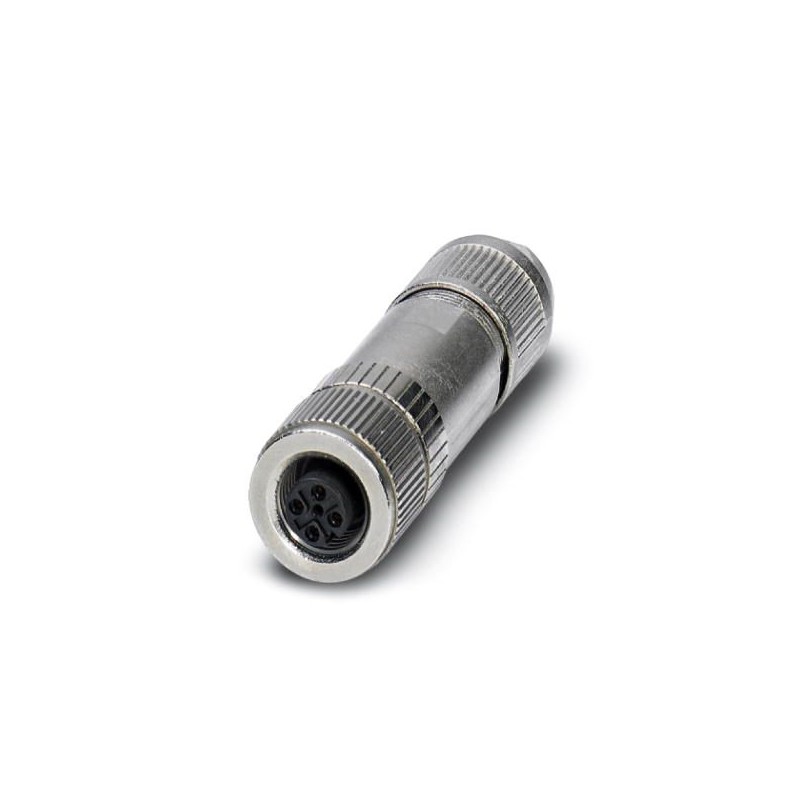

SACC-M12FS-4SC SH CCL 1559770 PHOENIX CONTACT Connettori
SACC-M12FS-4SC SH CCL
1559770
PHOENIX_CONTACT
Connettori
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1559770 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF2CFF - |
| Pagina catalogo | Pagina 407 (C_4_2015) |
| GTIN | 4046356309295 |
| Peso per pezzo (confezione esclusa) | 46,300 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Diametro esterno | 4 mm ... 8 mm |
|---|---|
| Lunghezza di spelatura della guaina isolante | 33 mm |
| Lunghezza di spelatura nei singoli conduttori | 10 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 60 V DC |
| 48 V AC | |
| N. poli | 4 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Tipo di segnale/categoria | CC Link |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Collegamento | Connessione a molla |
| Sezione conduttore | 0,14 mm² ... 0,5 mm² |
| Sezione conduttore AWG | 26 ... 20 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Ghiera M12) |
| 0,8 Nm (Inserto portacontatti con anello di accoppiamento) | |
| 3 Nm (Dado di compressione) | |
| Indicazione per il montaggio | I fili possono essere collegati con o senza capocorda |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale impugnature | Pressofuso di zinco, nichelato |
| Materiale ghiera | Ottone, nichelato |
| Materiale guarnizione | NBR |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Attacco a norma | CUL |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1559770-SACC-M12FS-4SC SH CCL | 132 Kbytes |
|
