Visualizza ingrandito

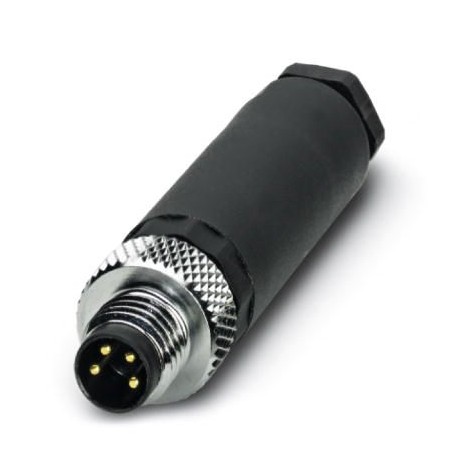

SACC-M 8MS-4CON-M-SW 1501265 PHOENIX CONTACT Connettori
SACC-M 8MS-4CON-M-SW
1501265
PHOENIX_CONTACT
Connettori
sensori > connettore per sensore-attuatore
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1501265 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF2BAA - |
| Pagina catalogo | Pagina 15 (C_2_2017) |
| GTIN | 4017918612788 |
| Peso per pezzo (confezione esclusa) | 9,000 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Diametro custodia | 12 mm |
|---|---|
| Lunghezza | 50 mm |
| Diametro esterno conduttore | 3,5 mm ... 5 mm |
| Lunghezza di spelatura della guaina isolante | 12 mm |
| Lunghezza di spelatura nei singoli conduttori | 4 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 30 V AC |
| 30 V DC | |
| N. poli | 4 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M8 IEC 61076-2-104 |
| Segnalazione stato | No |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Collegamento | Connessione a vite |
| Sezione conduttore | 0,14 mm² ... 0,5 mm² (senza capocorda) |
| 0,08 mm² ... 0,5 mm² (con capocorda) | |
| 0,14 mm² ... 0,5 mm² (rigido) | |
| Sezione conduttore AWG | 26 ... 20 (senza capocorda) |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,2 Nm (Ghiera M8) |
| 0,5 Nm (Inserto portacontatti con anello di accoppiamento) | |
| 0,3 Nm ... 0,4 Nm (Ghiera di serraggio con diametro esterno cavi 3 mm ... 4 mm) | |
| 0,8 Nm ... 1 Nm (Ghiera di serraggio con diametro esterno conduttore 4 mm ... 5 mm) | |
| 0,1 Nm (Morsetti a vite) | |
| Indicazione per il montaggio | I fili possono essere collegati con i capocorda (senza isolamento) o senza capocorda |
Materiale
| Classe di combustibilità a norma UL 94 | HB |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PA |
| Materiale impugnature | PBT |
| Materiale ghiera | Ottone, nichelato |
| Materiale guarnizione | NBR |
Normative e prescrizioni
| Definizione norma | Connettore M8 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-104 |
| Classe di combustibilità a norma UL 94 | HB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1501265-SACC-M 8MS-4CON-M-SW | 106 Kbytes |
|
