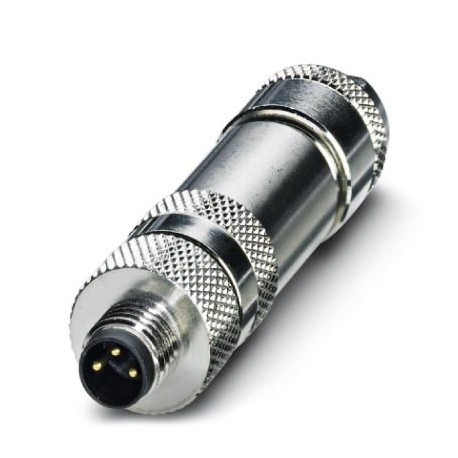

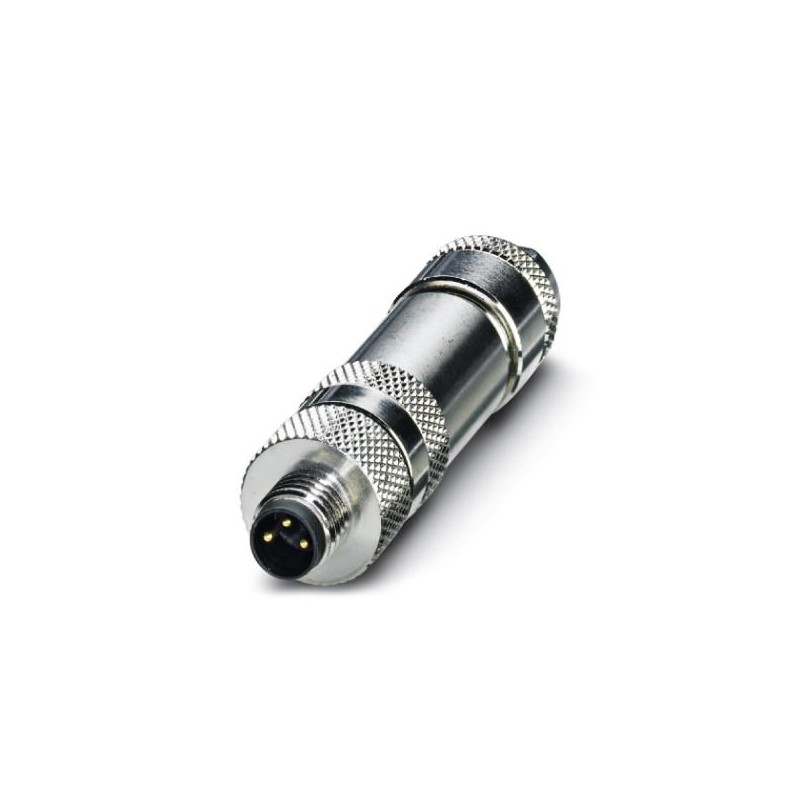

SACC-M 8MS-3CON-M-0,34-SH 1542884 PHOENIX CONTACT Connector
SACC-M 8MS-3CON-M-0,34-SH
1542884
PHOENIX_CONTACT
Connector
Connettore, Universale, 3 poli, schermato, Connettore maschio diritto M8, codifica A, Collegamento a vite, zigrinatura materiale: Ottone, nichelato, diametro esterno del cavo 3,5 mm ... 5,5 millimetri
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1542884 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF2BBA - |
| Pagina catalogo | Pagina 15 (C_2_2017) |
| GTIN | 4046356097826 |
| Peso per pezzo (confezione esclusa) | 30,000 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Diametro custodia | 14 mm |
|---|---|
| Lunghezza | 55 mm |
| Diametro esterno conduttore | 3,5 mm ... 5,5 mm |
| Lunghezza di spelatura della guaina isolante | 12 mm + 1 mm (Diametro schermo ≤ 3,5 mm) |
| 18 mm + 1 mm (Diametro schermo > 3,5 mm) | |
| Lunghezza di spelatura nei singoli conduttori | 4 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 3 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M8 IEC 61076-2-104 |
| Segnalazione stato | No |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Collegamento | Connessione a vite |
| Sezione conduttore | 0,14 mm² ... 0,5 mm² (senza capocorda) |
| 0,14 mm² ... 0,5 mm² (con capocorda) | |
| 0,14 mm² ... 0,5 mm² (rigido) | |
| Sezione conduttore AWG | 26 ... 20 (senza capocorda) |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,2 Nm (Ghiera M8) |
| 0,3 Nm ... 0,4 Nm (Ghiera di serraggio con diametro esterno cavi 3 mm ... 4 mm) | |
| 0,8 Nm ... 1 Nm (Ghiera di serraggio con diametro esterno cavi 4 mm ... 8 mm) | |
| 0,1 Nm (Morsetti a vite) | |
| Avvitare l'inserto portacontatti con custodia mobile fino all'arresto | |
| Indicazione per il montaggio | I fili possono essere collegati con i capocorda (senza isolamento) o senza capocorda |
Materiale
| Classe di combustibilità a norma UL 94 | HB |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PA |
| Materiale impugnature | ottone, nichelato |
| Materiale ghiera | Ottone, nichelato |
| Materiale guarnizione | NBR |
Normative e prescrizioni
| Definizione norma | Connettore M8 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-104 |
| Classe di combustibilità a norma UL 94 | HB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 3 |
| per diametro esterno cavo (EF009475) | 3.5 mm |
| tipo di scatola (EF006980) | diritto |
| corrente nominale In (EF008250) | 4 A |
| temperatura ambiente (EF002386) | -40 °C |
| tensione nominale (EF000228) | 48 V |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| materiale del rivestimento di contatto (EF004020) | oro |
| materiale della scatola (EF001596) | ottone |
| rivestimento scatola (EF001601) | altro |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | HB |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP67 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1542884-SACC-M 8MS-3CON-M-0,34-SH | 109 Kbytes |
|
