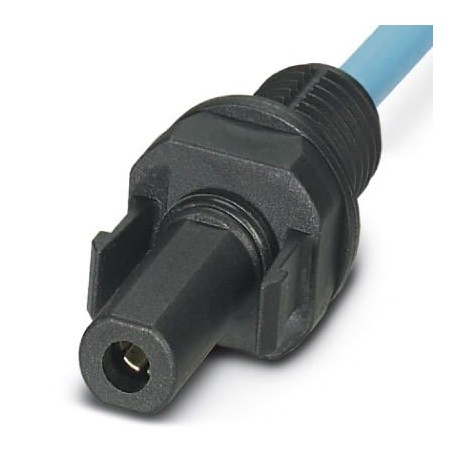

PHOENIX_CONTACT PV-FT-CF-C-2,5-130-BU 1805135 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

PV-FT-CF-C-2,5-130-BU 1805135 PHOENIX CONTACT Connettore fotovoltaico

Riferimento: PV-FT-CF-C-2,5-130-BU

Codice: 1805135

Produttore: PHOENIX_CONTACT

Descrizione:

Connettore fotovoltaico
Conect. spina. essere apar. parete frontale, Famiglia articoli: Sunclix, materiale della custodia: PPE, colore: nero, numero di poli: 1, sezione minima del conduttore: 2,5 mm², tensione nominale: 1000 V DC, corrente assegnata: 27 A, Tipo di collegamento: a crimpare, tipo di collegamento dei contatti: femmina, lunghezza del cavo: 130

Categorie:

  • connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
  • PHOENIX_CONTACT > Connessione di dispositivi di campo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 227,44 €

Prezzo unitario: 4,5488 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1805135
Pezzi/conf.50 PZ
Sales keyABMBFA -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 420 (C_2_2013)
GTIN4046356671460
Peso per pezzo (confezione esclusa)10,132 g
Numero tariffa doganale85359000
Paese di origineDE (Germania)

Dimensioni

Lunghezza cavo fissa130 mm
Diametro esterno cavo4,25 mm ±0,15 mm

Condizioni ambientali

Grado di protezione (connesso)IP66 / IP68 (2 m / 24 h)
Grado di protezione (non connesso)IP65
Temperatura ambiente (esercizio)-40 °C ... 85 °C
Temperatura ambiente (montaggio)-25 °C ... 50 °C

Generalità

Esecuzionefemmina
Coppia di serraggio dado1,8 Nm ±0,1 Nm
Forza di inserzione45 N ±10 N
Forza di separazione250 N ±50 N
Forza di estrazione del cavo >= forza di separazione> 80 N
Tensione di dimensionamento1500 V
Corrente di dimensionamento (2,5 mm²)27 A
Corrente di dimensionamento (4,0 mm²)
Corrente di dimensionamento (6,0 mm²)
Sezione nominale2,5 mm²
Classe di protezioneII

Materiale

Colorenero
Materiale isolantemPPE
Materiale contattoCu
Materiale superficie contattiAg
Classe di combustibilità a norma UL 94V0

Dati di connessione

CollegamentoA crimpare
Dati di collegamento2,5 mm²
Resistività di massa con conduttore collegato0,45 mΩ
Tipo cavoS01

Cavo

Guaina esterna, materialePE-X
Guaina esterna, coloreblu

Normative e prescrizioni

Assenza di alogenisì
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 1805135 Connettori a innesto (EC002635)

Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicapresa
Nome caratteristicanumero di contatti per dati (EF012232)
Valore caratteristica0
Nome caratteristicanumero di contatti di potenza (EF012216)
Valore caratteristica1
Nome caratteristicanumero di contatti di controllo (EF012217)
Valore caratteristica0
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica27 A
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica85 °C
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica1000 V
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicastagno
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicamateriale sintetico
Nome caratteristicarivestimento scatola (EF001601)
Valore caratteristicaaltro
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicacon conduttore di protezione (EF007468)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), montato (EF007466)
Valore caratteristicaIP20
Nome caratteristicanumero min. di cicli di innesto (EF012212)
Valore caratteristica100
