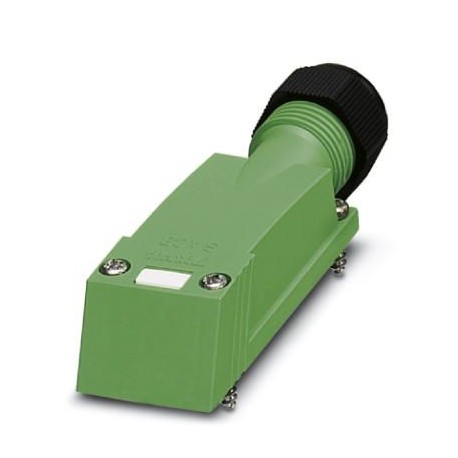

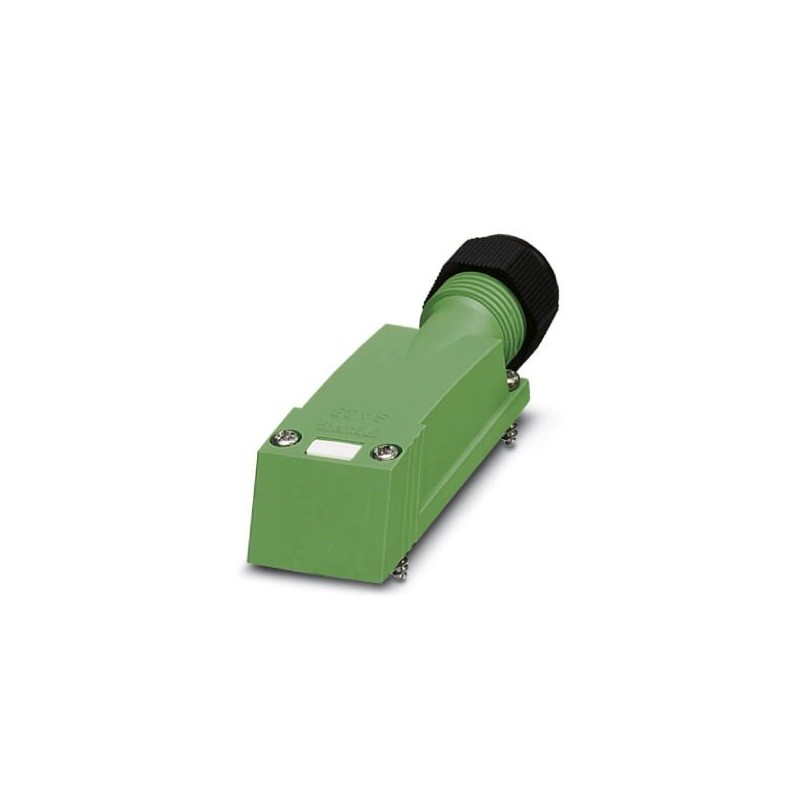

SACB-C-H180- 4/3-M8 1521229 PHOENIX CONTACT Cappuccio di collegamento
SACB-C-H180- 4/3-M8
1521229
PHOENIX_CONTACT
Cappuccio di collegamento
sensori > distributore sensore/attuatore passivo
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1521229 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF3BCG - |
| Pagina catalogo | Pagina 267 (C_2_2017) |
| GTIN | 4017918980610 |
| Peso per pezzo (confezione esclusa) | 36,800 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Generalità
| Tensione di dimensionamento | 120 V |
|---|---|
| Carico di corrente ammesso per segnale I/O | 2 A |
| Carico di corrente per punto di connessione | 2 A |
| Corrente di dimensionamento totale | 8 A |
| Numero degli slot | 4 |
| Tipo di attacco sensore-attuatore | Connettore femmina M8 |
| Nota | Per i dettagli sui connettori per circuiti stampati utilizzati vedere i dati tecnici dell'articolo MC 1,5/10-STF-3,5 - 1847204 |
Dati cavo di uscita
| Collegamento | Morsetto a vite estraibile |
|---|---|
| Sezione conduttore min. (segnale) | 0,14 mm² |
| Sezione conduttore max. (segnale) | 1,5 mm² |
| Sezione conduttore AWG min. (segnale) | 26 |
| Sezione conduttore AWG max. (segnale) | 16 |
| Lunghezza del tratto da spelare (segnale) | 7 mm |
| Sezione conduttore min. (energia) | 0,14 mm² |
| Sezione conduttore max. (energia) | 1,5 mm² |
| Sezione conduttore AWG min. (energia) | 26 |
| Sezione conduttore AWG max. (energia) | 16 |
| Diametro esterno conduttore min. | 7 mm |
| Diametro esterno conduttore max. | 12 mm |
| Lunghezza di spelatura | 60 mm (Linea principale) |
| Coppia di serraggio viti coperchio | 1 Nm |
| Coppia di serraggio dadi | 2,5 Nm |
Materiale isolante
| Materiale custodia | PBT |
|---|---|
| Materiale contatti lato cavo di uscita | lega Cu |
| Materiale superficie contatti lato cavo di uscita | dorato |
| Materiale inserti portacontatti lato cavo di uscita | PA |
Piedinatura
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = 1 / 4 |
|---|---|
| 2 / 4 (A) = 2 / 4 | |
| 3 / 4 (A) = 3 / 4 | |
| 4 / 4 (A) = 4 / 4 | |
| 1-4 / 1 (+ 24 V) = UN | |
| 1-4 / 3 (0 V) = 0 V |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1521229-SACB-C-H180- 4/3-M8 | 103 Kbytes |
|
