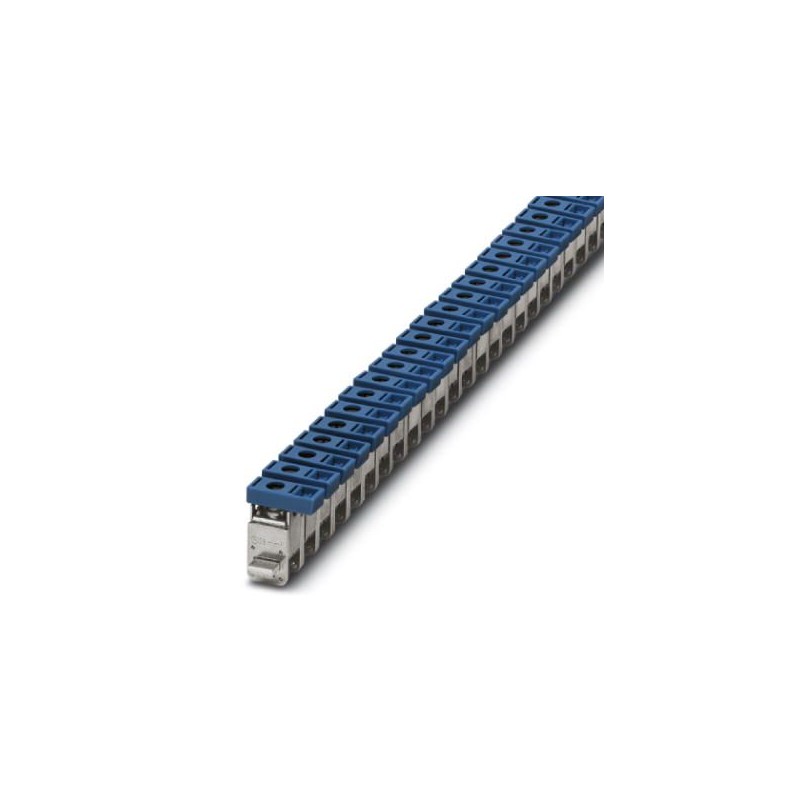

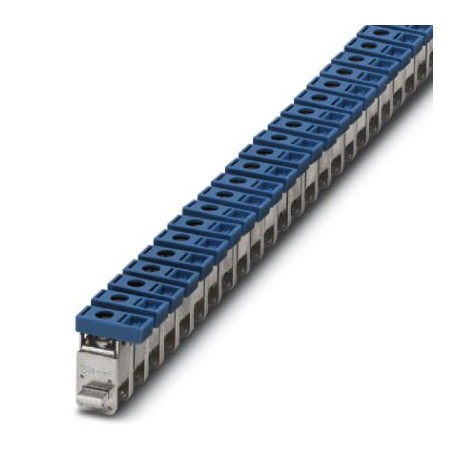

AKG 35 BU
0424013
PHOENIX_CONTACT
50
Morsetto di collegamento
apparecchi elettrici a bassa tensione > Terminale canalina
CABINET add-on
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 0424013 |
---|---|
Pezzi/conf. | 50 PZ |
Sales key | BG4331 - |
Quantità di ordinazione minima | 50 PZ |
Pagina catalogo | Pagina 599 (C_3_2017) |
GTIN | 4017918002046 |
Peso per pezzo (confezione esclusa) | 19,880 g |
Numero tariffa doganale | 85369010 |
Paese di origine | PL (Polonia) |
Colore | blu |
---|---|
Materiale isolante | PA |
Sezione nominale | 35 mm² |
Classe di combustibilità a norma UL 94 | V2 |
Corrente di carico massima | 125 A (con una sezione conduttore di 35 mm²) |
Potenza dissipata massima in condizioni nominali | 4,06 W |
Attacco a norma | IEC / EN |
Corrente nominale IN | 125 A |
Corrente di carico massima | 125 A (con una sezione conduttore di 35 mm²) |
Tensione nominale UN | 300 V |
Risultato della prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore) | Controllo superato |
Risultato prova di piegatura | Controllo superato |
Prova di piegatura velocità di rotazione | 10 giri/min |
Prova di piegatura rotazioni | 135 |
Prova di piegatura sezione del conduttore/peso | 2,5 mm2/0,7 kg |
25 mm2/4,5 kg | |
35 mm2/6,8 kg | |
Risultato prova di trazione | Controllo superato |
Prova di trazione sezione del conduttore | 2,5 mm² |
Valore nominale forza d'estrazione | 50 N |
Prova di trazione sezione del conduttore | 25 mm² |
Valore nominale forza d'estrazione | 135 N |
Prova di trazione sezione del conduttore | 35 mm² |
Valore nominale forza d'estrazione | 190 N |
Risultato controllo tensione dissipata | Controllo superato |
Requisito tensione dissipata | ≤ 3,2 mV |
Risultato prova di riscaldamento | Controllo superato |
Risultato prova di resistenza ai cortocircuiti | Controllo superato |
Prova di resistenza ai cortocircuiti sezione del conduttore | 25 mm² |
Corrente di breve durata | 3 kA |
Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 125 °C |
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Sezione conduttore rigido min. | 2,5 mm² |
---|---|
Sezione conduttore rigido max. | 35 mm² |
Sezione conduttore flessibile min. | 2,5 mm² |
Sezione conduttore flessibile max. | 35 mm² |
Sezione trasversale conduttore AWG min. | 14 |
Sezione trasversale conduttore AWG max. | 2 |
Sezione conduttore flessibile con capocorda senza collare in plastica min. | 2,5 mm² |
Sezione conduttore flessibile con capocorda senza collare in plastica max. | 35 mm² |
Sezione conduttore flessibile con capocorda con collare in plastica min. | 2,5 mm² |
Sezione conduttore flessibile con capocorda con collare in plastica max. | 35 mm² |
2 conduttori stesso diametro, rigidi min. | 1,5 mm² |
2 conduttori stesso diametro, rigidi max. | 16 mm² |
2 conduttori stesso diametro, flessibili min. | 1,5 mm² |
2 conduttori stesso diametro, flessibili max. | 16 mm² |
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 1,5 mm² |
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 16 mm² |
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 1,5 mm² |
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 10 mm² |
Collegamento | Connessione a vite |
Lunghezza di spelatura | 16 mm |
Filettatura | M6 |
Coppia min. | 3,2 Nm |
Coppia max. | 3,7 Nm |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
