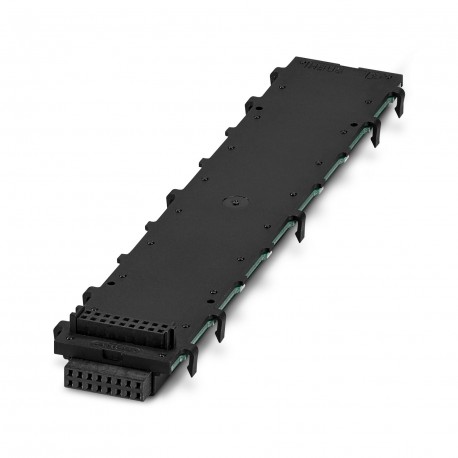

PHOENIX_CONTACT HBUS 161,6-16P-1S BK 2278555 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

HBUS 161,6-16P-1S BK 2278555 PHOENIX CONTACT Connettori bus

Riferimento: HBUS 161,6-16P-1S BK

Codice: 2278555

Produttore: PHOENIX_CONTACT

Descrizione:

Connettori bus
Connettori bus ferroviari, colore: nero, corrente nominale: 3 A (corrente totale max. 25 A), tensione nominale (III/2): 30 V, numero di poli: 16, passo: 2,54 mm, montaggio: Montaggio su rotaia, bloccaggio: senza
Connettore per guide di supporto, colore: nero, corrente nominale: 3 A (Corrente cumulativa max. 25 A), tensione di dimensionamento (III/2): 30 V, numero poli: 16, serie di prodotti: BC 161,6.., passo: 2,54 mm, montaggio: Montaggio su guida DIN, bloccaggio: assente

Categorie:

  • connettori ad innesto > cavo di connessione
  • PHOENIX_CONTACT > Custodie elettroniche

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 223,86 €

Prezzo unitario: 22,386 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

Caratteristiche articolo
Tipo di prodottoConnettore per guide di supporto
Famiglia di prodottiBC 161,6..
Numero di poli16
Passo2,54 mm
Stato di manutenzione dei dati
Revisione articolo02

Caratteristiche elettriche
Corrente nominale IN3 A (Corrente cumulativa max. 25 A)
Resistività di massa23,9 mΩ
Tensione di dimensionamento (III/3)30 V
Tensione impulsiva di dimensionamento (III/3)0,8 kV
Tensione di dimensionamento (III/2)30 V
Tensione impulsiva di dimensionamento (III/2)0,8 kV
Tensione di dimensionamento (II/2)100 V
Tensione impulsiva di dimensionamento (II/2)0,8 kV

Dati di collegamento
Corrente di carico massima3 A (corrente cumulativa max. 23 A)

Indicazioni materiale
Indicazioni materiale - contatti
Materiale contattoLega Cu
Finitura superficialecompletamente dorata
Indicazioni materiale - custodia
Colore (Custodia)nero (9005)
Materiale isolantePA
Gruppo materiale isolanteI
CTI secondo IEC 60112600
Classe di combustibilità a norma UL 94V0
indicazioni materiale - connettore
Colore ()()

Dimensioni
Passo2,54 mm
Larghezza [w]161,6 mm
Altezza [h]13,6 mm
Lunghezza [l]37,1 mm

Montaggio
Tipo di montaggioMontaggio su guida DIN

Controlli meccanici
Controllo visivo
Specifica di provaDIN EN 60512-1-1:2003-01
RisultatoProva superata
Controllo dimensionale
Specifica di provaDIN EN 60512-1-2:2003-01
RisultatoProva superata

Condizioni ambientali e della vita elettrica
Prova vibrazioni
Specifica di provaDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenza10 - 150 - 10 Hz
Velocità sweep1 ottavo/min
Ampiezza0,15 mm (10 Hz ... 58,1 Hz)
Accelerazione20 m/s²
Durata di prova per asse2,5 h
Direzioni di provaAsse X, Y e Z (pos. e neg.)
Controllo della vita elettrica
Specifica di provaDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Tensione impulsiva verticale sul livello del mare0,91 kV
Resistività di massa R123,9 mΩ
Resistività di massa R224 mΩ
Cicli di manovra25
Controllo climatico
Specifica di provaDIN 50018:2013-05
Sollecitazione per effetto della corrosione0,2 dm3SO2su 300 dm3/40 °C/1 ciclo
Sollecitazione per effetto del calore100 °C/168  h
Tensione alternata fissa0,55 kV
Prova al filo incandescente
Specifica di provaDIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Temperatura850 °C
Durata di applicazione30 s
Urti
Specifica di provaDIN EN 60068-2-27 (VDE 0468-2-27):2010-02
Forma d'urtoSemisinusoidale
Accelerazione150 m/s²
Durata urti11 ms
Direzioni di provaAsse X, Y e Z (pos. e neg.)
Condizioni ambientali
Temperatura ambiente (esercizio)-40 °C ... 105 °C (a seconda della curva di declassamento)
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 55 °C
Umidità dell'aria relativa (trasporto e stoccaggio)80 %
Temperatura ambiente (montaggio)-5 °C ... 100 °C

Controlli elettrici
Distanze di isolamento in aria e superficiale
Specifica di provaDIN EN 60664-1 (VDE 0110-1):2008-01
Gruppo materiale isolanteI
Tensione di isolamento di nominale (III/3)30 V
Tensione impulsiva nominale (III/3)0,8 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3)0,8 mm
valore minimo della distanza di isolamento superficiale (III/3)1,3 mm
Tensione di isolamento di nominale (III/2)30 V
Tensione impulsiva nominale (III/2)0,8 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2)0,2 mm
valore minimo della distanza di isolamento superficiale (III/2)0,53 mm
Tensione di isolamento di nominale (II/2)100 V
Tensione impulsiva nominale (II/2)0,8 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2)0,2 mm
valore minimo della distanza di isolamento superficiale (II/2)0,71 mm

Informazioni sull'imballaggio
Tipo di confezionamentoCartone

ETIM for 2278555 Connettori a innesto (EC002638)

Nome caratteristicatipo di connessione (EF000064)
Valore caratteristicaaltro
Nome caratteristicadimensione modulare dei contatti (EF007326)
Valore caratteristica2.54 mm
Nome caratteristicadimensione modulare dei collegamenti (EF006827)
Valore caratteristica2.54 mm
Nome caratteristicaangolo contatto/collegamento del conduttore (EF007546)
Valore caratteristicaaltro
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica3 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica30 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica0.8 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica2
Nome caratteristicatipo di cavo collegabile (EF006816)
Valore caratteristicacavo a sezione circolare
Nome caratteristicamateriale del contatto (EF007544)
Valore caratteristicarame
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicapoliammide (PA)
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicaaltro
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicanero
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
